Запчасти Komatsu WA900-3 ОТСЕК ДВИГАТЕЛЯ(/) (SOUND PACKAGE СПЕЦ-Я.)(№9-9) ЧАСТИ КОРПУСА

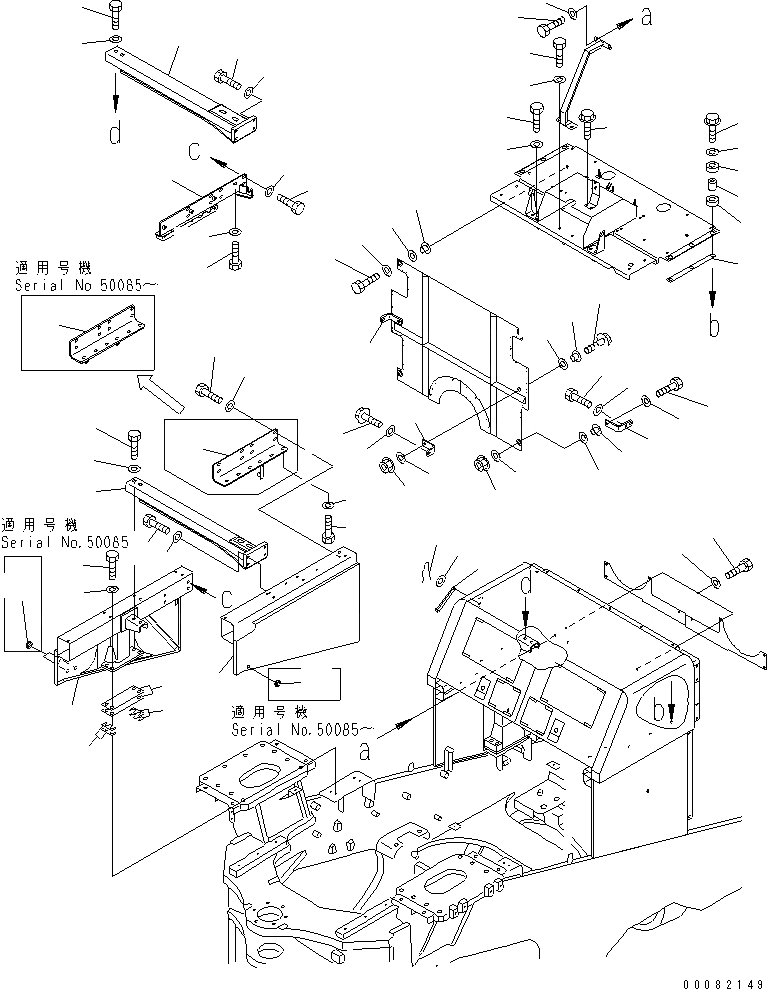

Схема запчастей Komatsu WA900-3 - ОТСЕК ДВИГАТЕЛЯ(/) (SOUND PACKAGE СПЕЦ-Я.)(№9-9) ЧАСТИ КОРПУСА
1
1A
2
2A
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
15
15
16
16
16
16
17
18
19
20
20
20
21
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
33
34
34
34
35
35
35
36
37
38
39
40
41
42
43
43
44
45
46
48
49
49

Артикул

Название

Примечание

Количество

1

427-54-26550

COVER,L.H.

SN: 50085-UP

1шт.

1

427-54-21771

COVER,L.H.

SN: 50029-50084

1шт.

1A

08037-01610

GROMMET

SN: 50085-UP

1шт.

2

427-54-26560

COVER,R.H.

SN: 50085-UP

1шт.

2

427-54-21444

COVER,R.H.

SN: 50029-50084

1шт.

2A

09415-02512

CAP

SN: 50085-UP

2шт.

3

427-54-22281

BRACKET

SN: 50029-UP

1шт.

4

01010-81245

BOLT

SN: 50029-UP

4шт.

5

01643-31232

WASHER

SN: 50029-UP

4шт.

6

01010-81640

BOLT

SN: 50029-UP

2шт.

7

01643-31645

WASHER

SN: 50029-UP

2шт.

8

427-54-22291

BRACKET

SN: 50029-UP

1шт.

9

01010-81250

BOLT

SN: 50029-UP

4шт.

10

01643-31232

WASHER

SN: 50029-UP

4шт.

11

01010-81640

BOLT

SN: 50029-UP

2шт.

12

01643-31645

WASHER

SN: 50029-UP

2шт.

13

427-54-27110

BRACKET,L.H.

SN: 50085-UP

1шт.

13

427-54-22331

BRACKET,L.H.

SN: 50029-50084

1шт.

14

427-54-22343

BRACKET,R.H.

SN: 50085-UP

-1шт.

14

427-54-22342

BRACKET,R.H.

SN: 50029-50084

1шт.

15

01010-81435

BOLT

SN: 50085-UP

28шт.

15

01010-81430

BOLT

SN: 50029-50084

28шт.

16

01643-31445

WASHER

SN: 50029-UP

28шт.

17

428-54-21420

BAR

SN: 50029-UP

2шт.

18

04052-10833

PIN

SN: 50029-UP

2шт.

19

01640-20816

WASHER

SN: 50029-UP

2шт.

20

01010-81230

BOLT

SN: 50029-UP

8шт.

21

01643-31232

WASHER

SN: 50029-UP

8шт.

22

01435-00816

BOLT

SN: 50029-UP

4шт.

23

01435-01250

BOLT

SN: 50029-UP

6шт.

24

419-43-17920

WASHER

SN: 50029-UP

6шт.

25

427-54-21710

CUSHION

SN: 50029-UP

2шт.

26

427-54-21720

CUSHION

SN: 50029-UP

6шт.

27

427-54-21730

CUSHION

SN: 50029-UP

6шт.

28

427-54-21740

SPACER

SN: 50029-UP

6шт.

29

01010-81230

BOLT

SN: 50029-UP

8шт.

30

01643-31232

WASHER

SN: 50029-UP

8шт.

31

01010-81230

BOLT

SN: 50029-UP

4шт.

32

01643-31232

WASHER

SN: 50029-UP

4шт.

33

427-54-11860

SPACER

SN: 50029-UP

6шт.

34

415-46-11380

CUSHION

SN: 50029-UP

6шт.

35

01640-22232

WASHER

SN: 50029-UP

6шт.

36

427-54-21411

PLATE

SN: 50029-UP

2шт.

37

01010-81230

BOLT

SN: 50029-UP

4шт.

38

01643-31232

WASHER

SN: 50029-UP

4шт.

39

01584-01210

NUT

SN: 50029-UP

2шт.

40

01010-81645

BOLT

SN: 50029-UP

8шт.

41

01643-31645

WASHER

SN: 50029-UP

8шт.

42

01435-01240

BOLT

SN: 50029-UP

6шт.

43

427-54-21670

BRACKET

SN: 50029-UP

1шт.

44

01010-81230

BOLT

SN: 50029-UP

2шт.

45

01643-31232

WASHER

SN: 50029-UP

2шт.

46

01584-01210

NUT

SN: 50029-UP

2шт.

48

427-54-22350

PLATE

SN: 50029-UP

10шт.

49

427-54-22370

PLATE

SN: 50029-UP

12шт.

Выбрано товаров: 55
