Запчасти Komatsu WA900-3 ПЕРЕДНИЙ МОСТ (СТОЯНОЧНЫЙ ТОРМОЗ КРЕПЛЕНИЕ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

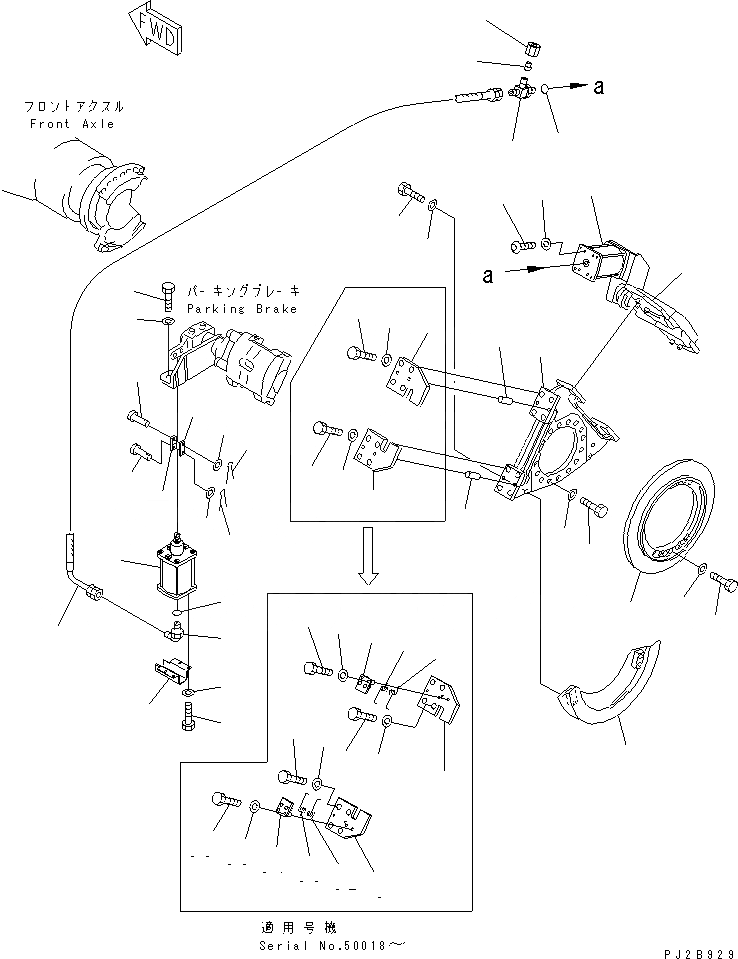

Схема запчастей Komatsu WA900-3 - ПЕРЕДНИЙ МОСТ (СТОЯНОЧНЫЙ ТОРМОЗ КРЕПЛЕНИЕ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
3
3
3
3
4
4
5
5
5
5
6
6
6
6
7
8
9
10
10
11
12
13
13
14
15
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
30
31
32
32
33
33
34
34
35
35
36
36

Артикул

Название

Примечание

Количество

|1

427-22-20001

AXLE ASS'Y,FRONT

SN: 50001-UP

1шт.

|1

427-22-20070

AXLE ASS'Y

SN: 50001-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4400-01A0 TO F4400-07A0.

-1шт.

|1

0

PARKING BRAKE ASS'Y

SN: 50018-UP

1шт.

|1

0

PARKING BRAKE ASS'Y

SN: 50001-50017

1шт.

1

01010-62055

BOLT

SN: 50001-UP

14шт.

2

01643-32060

WASHER

SN: 50001-UP

14шт.

3

426-32-25371

PLATE

SN: 50018-UP

-1шт.

|3

426-32-25321

PLATE

SN: 50001-50017

4шт.

4

175-21-12180

PIN

SN: 50001-UP

8шт.

5

01010-62455

BOLT

SN: 50001-UP

16шт.

6

01643-32460

WASHER

SN: 50001-UP

16шт.

7

427-32-25310

BRACKET

SN: 50001-UP

1шт.

8

01010-62055

BOLT

SN: 50001-UP

16шт.

9

01643-32060

WASHER

SN: 50001-UP

16шт.

10

426-32-25502

SPRING CYLINDER

SN: 50001-UP

2шт.

11

01010-31635

BOLT

SN: .-UP

4шт.

|11

0

BOLT

SN: 50001-.

4шт.

12

01643-31645

WASHER

SN: 50001-UP

4шт.

13

426-32-25331

PLATE

SN: 50001-UP

4шт.

14

425-32-15340

PIN

SN: 50001-UP

2шт.

15

04050-13022

PIN,COTTER

SN: 50001-UP

4шт.

16

04205-11245

PIN

SN: 50001-UP

2шт.

17

01640-21323

WASHER

SN: 50001-UP

4шт.

18

427-32-15410

DISC

SN: 50001-UP

1шт.

19

427-32-15421

COVER

SN: 50001-UP

1шт.

20

01010-81245

BOLT

SN: 50001-UP

4шт.

21

01643-31232

WASHER

SN: 50001-UP

4шт.

22

07002-12034

O-RING

SN: 50001-UP

2шт.

23

07235-10315

ELBOW

SN: 50001-UP

1шт.

24

427-32-25521

TEE

SN: 50001-UP

1шт.

25

427-32-25531

HOSE

SN: 50001-UP

1шт.

26

427-32-25541

COVER

SN: 50001-UP

1шт.

27

01010-61020

BOLT

SN: 50001-UP

4шт.

28

01245-01016

SCREW

SN: 50001-UP

4шт.

29

01643-31032

WASHER

SN: 50001-UP

8шт.

30

07221-20422

NUT

SN: 50001-UP

1шт.

31

07222-00414

PLUG

SN: 50001-UP

1шт.

32

426-32-25342

SPRING

SN: 50018-UP

4шт.

33

426-32-25352

SPRING

SN: 50018-UP

4шт.

34

426-32-25362

BRACKET

SN: 50018-UP

4шт.

35

01010-81260

BOLT

SN: 50018-UP

8шт.

36

01643-31232

WASHER

SN: 50018-UP

8шт.

Выбрано товаров: 43
