КОРПУС ТРАНСМИССИИ

Запчасти Komatsu WA800L-3 КОРПУС ТРАНСМИССИИ ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

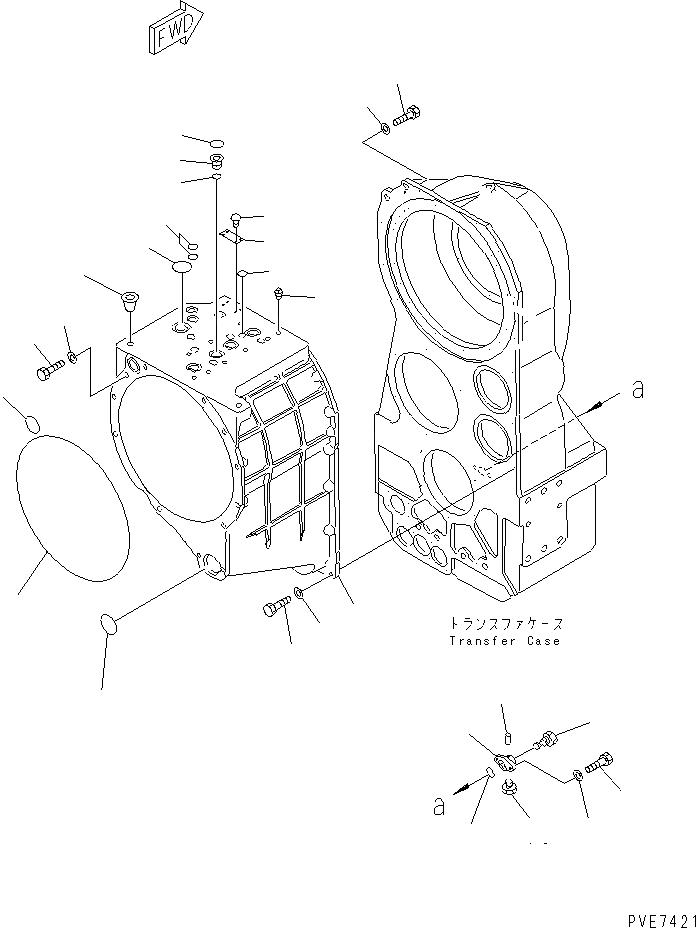

Схема запчастей Komatsu WA800L-3 - КОРПУС ТРАНСМИССИИ ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

427-15-11004

TRANSMISSION ASS'Y

SN: 52001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-65A0.

-1шт.

1

427-15-11110

CASE

SN: 52001-UP

1шт.

2

07048-02216

PLUG

SN: 52001-UP

2шт.

3

198-15-21310

SLEEVE

SN: 52001-UP

4шт.

4

07000-73030

O-RING (K3)

SN: 52001-UP

4шт.

5

07000-02085

O-RING (K3)

SN: 52001-UP

1шт.

6

07000-72065

O-RING (K3)

SN: 52001-UP

2шт.

7

07000-73025

O-RING (K3)

SN: 52001-UP

6шт.

8

07000-73050

O-RING (K3)

SN: 52001-UP

4шт.

9

07000-73035

O-RING (K3)

SN: 52001-UP

3шт.

10

01010-61665

BOLT

SN: 52001-UP

11шт.

11

01010-61645

BOLT

SN: 52001-UP

17шт.

12

01643-31645

WASHER

SN: 52001-UP

28шт.

13

0

PLATE, NAME,(LIMITED SUPPLY)

SN: 52001-UP

1шт.

14

04418-13060

SCREW

SN: 52001-UP

4шт.

|$18

426-60-15150

VALVE ASS'Y

SN: 52001-UP

1шт.

15

426-60-15160

PLUG

SN: 52001-UP

1шт.

16

6693-22-5610

BODY

SN: 52001-UP

1шт.

17

6693-22-5620

VALVE

SN: 52001-UP

1шт.

18

04020-00514

PIN,DOWEL

SN: 52001-UP

1шт.

19

07000-73028

O-RING (K3)

SN: 52001-UP

1шт.

20

01010-81030

BOLT

SN: 52001-UP

2шт.

21

01643-31032

WASHER

SN: 52001-UP

2шт.

22

07042-70211

PLUG

SN: 52001-UP

1шт.

23

281-09-11110

O-RING (K3)

SN: 52001-UP

1шт.

Выбрано товаров: 26
