Запчасти Komatsu WA800-2 КОРПУС ПЕРЕДАЧИ ТРАНСМИССИЯ

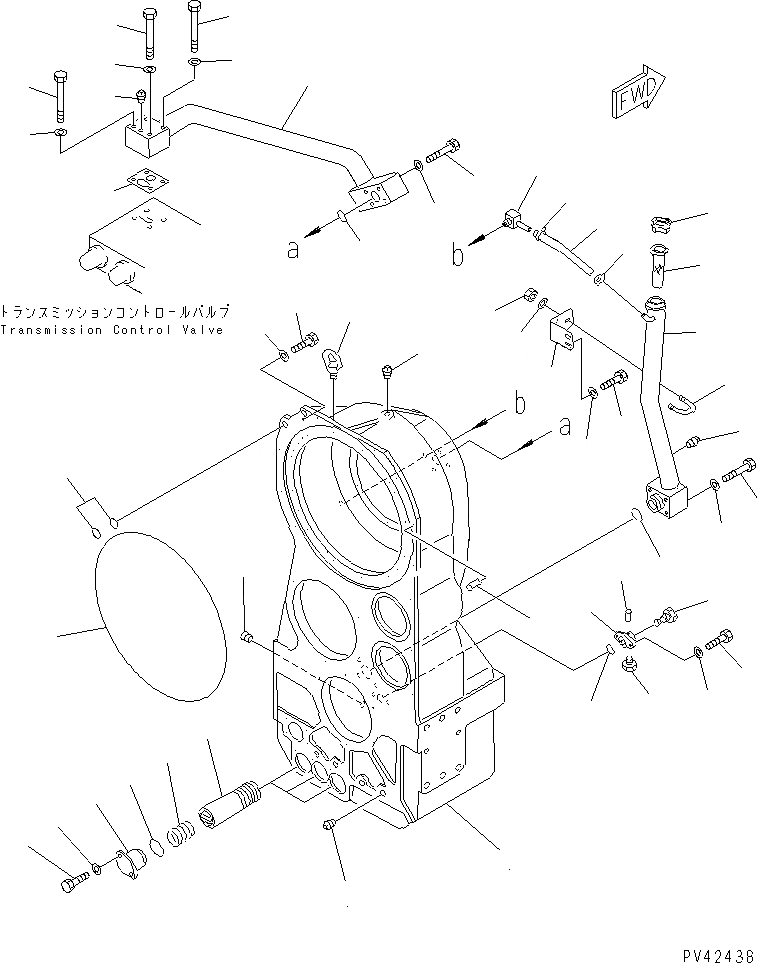

Схема запчастей Komatsu WA800-2 - КОРПУС ПЕРЕДАЧИ ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
45
45
46
47
48
49

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TORQUE CONVERTER SERIAL NO.

-1шт.

|$1

427-15-01001

TORQFLOW ASS'Y

SN: (1045)-(1100)

1шт.

|$2

0

TORQFLOW ASS'Y

SN: 10001-(1044)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2301 TO 2524.

-1шт.

|$$5

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$5

427-15-00013

TRANSMISSION ASS'Y

SN: (1144)-UP

1шт.

|$6

0

TRANSMISSION ASS'Y

SN: (1101)-(1143)

1шт.

|$7

427-15-00011

TRANSMISSION ASS'Y

SN: 10001-(1100)

1шт.

|$$9

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2501 TO 2524.

-1шт.

|$9

427-15-00180

CASE ASS'Y

SN: 10001-UP

1шт.

1

0

CASE

SN: 10001-UP

1шт.

2

07042-70211

PLUG

SN: (1308)-UP

1шт.

2

07043-00211

PLUG

SN: (1144)-(1307)

1шт.

2

07042-70211

PLUG

SN: 10001-(1143)

1шт.

3

07043-72026

PLUG

SN: (1146)-UP

2шт.

3

07043-72026

PLUG

SN: 10001-(1145)

3шт.

4

02721-11617

PLUG

SN: 10001-UP

4шт.

5

04530-03655

BOLT,EYE

SN: 10001-UP

2шт.

6

04020-01842

PIN,DOWEL

SN: 10001-UP

1шт.

7

281-09-11110

O-RING (K3)

SN: (1387)-UP

1шт.

7

0

O-RING (K3)

SN: 10001-(1386)

1шт.

8

07000-73035

O-RING (K3)

SN: 10001-UP

2шт.

9

562-15-11570

MAGNET ASS'Y

SN: (1369)-UP

3шт.

9

0

MAGNET ASS'Y

SN: 10001-(1368)

3шт.

10

287-15-11560

SPRING, (L=114.0),(L=114)

SN: 10001-UP

3шт.

11

427-15-13390

COVER

SN: 10001-UP

3шт.

12

07000-02075

O-RING (K3)

SN: 10001-UP

3шт.

13

01010-81240

BOLT

SN: 10001-UP

6шт.

14

01643-31232

WASHER

SN: 10001-UP

6шт.

15

427-15-18102

TUBE

SN: 10001-UP

1шт.

16

07056-10045

STRAINER

SN: 10001-UP

1шт.

17

07051-00000

CAP

SN: 10001-UP

1шт.

18

07000-73048

O-RING (K3)

SN: (1310)-UP

1шт.

18

07000-33048

O-RING (K3)

SN: 10001-(1309)

1шт.

19

01011-51210

BOLT

SN: 10001-UP

4шт.

20

01643-31232

WASHER

SN: 10001-UP

4шт.

20

426-60-15150

VALVE ASS'Y

SN: (1387)-UP

1шт.

20

6693-22-5600

VALVE ASS'Y

SN: 10001-(1386)

1шт.

21

0

BODY

SN: 10001-UP

1шт.

22

0

VALVE

SN: 10001-UP

1шт.

23

426-60-15160

PLUG

SN: (1144)-UP

1шт.

23

07040-02412

PLUG

SN: 10001-(1143)

1шт.

24

04020-00514

PIN,DOWEL

SN: 10001-UP

1шт.

25

07000-73028

O-RING (K3)

SN: 10001-UP

1шт.

26

01010-81030

BOLT

SN: 10001-UP

2шт.

27

01643-31032

WASHER

SN: 10001-UP

2шт.

28

427-15-18120

BRACKET

SN: 10001-UP

1шт.

29

01010-81230

BOLT

SN: 10001-UP

2шт.

30

01643-31232

WASHER

SN: 10001-UP

2шт.

31

07283-36155

CLIP

SN: 10001-UP

1шт.

32

01643-31032

WASHER

SN: 10001-UP

2шт.

33

01582-11008

NUT

SN: 10001-UP

2шт.

34

427-15-11610

ELBOW

SN: 10001-UP

1шт.

35

07260-20936

HOSE

SN: 10001-UP

1шт.

36

07281-00197

CLAMP

SN: 10001-UP

2шт.

37

427-16-11420

TUBE

SN: 10001-UP

1шт.

38

07000-73045

O-RING (K3)

SN: 10001-UP

1шт.

39

427-15-15930

GASKET (K3)

SN: 10001-UP

1шт.

40

01010-81290

BOLT

SN: 10001-UP

4шт.

41

01643-31232

WASHER

SN: 10001-UP

4шт.

42

427-15-16410

BOLT

SN: 10001-UP

1шт.

43

427-15-16420

BOLT

SN: 10001-UP

1шт.

44

01010-81085

BOLT

SN: 10001-UP

2шт.

45

01643-31032

WASHER

SN: 10001-UP

4шт.

46

07042-20415

PLUG

SN: 10001-UP

3шт.

47

07042-20108

PLUG

SN: 10001-UP

1шт.

48

01010-61665

BOLT

SN: 10001-UP

11шт.

49

01643-31645

WASHER

SN: 10001-UP

11шт.

Выбрано товаров: 68
