Запчасти Komatsu WA800-2 КОРПУС ГИДРОТРАНСФОРМАТОРА ТРАНСМИССИЯ

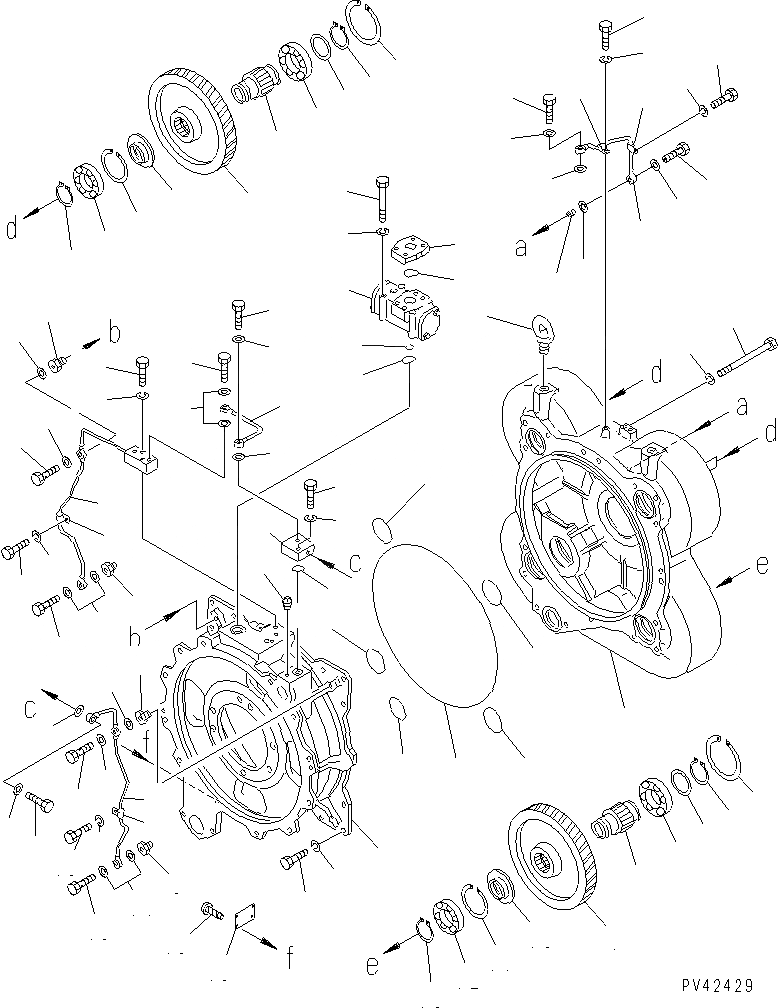

Схема запчастей Komatsu WA800-2 - КОРПУС ГИДРОТРАНСФОРМАТОРА ТРАНСМИССИЯ
1
2
3
3
4
4
5
5
5
5
6
7
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
43
43
43
43
43
43
43
44
44
44
44
44
44
44
44
44
44
44
44
44
44
45
45
45
45
46
46
46
46
47
47
47
47
48
49

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TORQUE CONVERTER SERIAL NO.

-1шт.

|$1

427-15-01001

TORQFLOW ASS'Y

SN: (1045)-(1100)

1шт.

|$2

0

TORQFLOW ASS'Y

SN: 10001-(1044)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2301 TO 2524.

-1шт.

|$4

711-56-00011

TORQUE CONVERTER A.

SN: (1045)-UP

1шт.

|$5

0

TORQUE CONVERTER A.

SN: 10001-(1044)

1шт.

|$$7

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2301 TO 2321.

-1шт.

1

711-56-33131

HOUSING,FRONT

SN: 10001-UP

1шт.

2

711-21-13850

NOZZLE,(D=1.6MM)

SN: 10001-UP

1шт.

3

04530-03045

BOLT

SN: 10001-UP

2шт.

4

711-56-33110

HOUSING,REAR

SN: 10001-UP

1шт.

5

711-56-36960

PLUG,(D=1.4MM, 0.6MM)

SN: 10001-UP

4шт.

6

07042-20108

PLUG

SN: 10001-UP

1шт.

7

711-56-34211

GEAR

SN: 10001-UP

4шт.

8

711-56-34361

SHAFT

SN: 10001-UP

3шт.

9

711-56-34461

SHAFT

SN: 10001-UP

1шт.

10

711-56-34370

COLLAR

SN: 10001-UP

4шт.

11

04071-00120

RING,SNAP

SN: 10001-UP

4шт.

12

06032-00213

BEARING

SN: (1387)-UP

4шт.

12

711-56-14380

BEARING

SN: 10001-(1386)

4шт.

13

04064-06525

RING,SNAP

SN: 10001-UP

4шт.

14

06040-06315

BEARING

SN: 10001-UP

3шт.

15

195-13-11730

SPACER

SN: 10001-UP

3шт.

16

04064-07525

RING,SNAP

SN: 10001-UP

3шт.

17

04071-00160

RING,SNAP

SN: 10001-UP

3шт.

18

06040-06214

BEARING

SN: 10001-UP

1шт.

19

711-47-11770

PLATE

SN: 10001-UP

1шт.

20

04064-07025

RING,SNAP

SN: 10001-UP

1шт.

21

04071-00125

RING,SNAP

SN: 10001-UP

1шт.

22

566-13-13341

O-RING (K1)

SN: (1045)-UP

1шт.

22

0

O-RING (K1)

SN: 10001-(1044)

1шт.

23

07000-72105

O-RING (K1)

SN: (1285)-UP

4шт.

23

07000-62105

O-RING (K1)

SN: 10001-(1284)

4шт.

24

07000-72085

O-RING (K1)

SN: 10001-UP

1шт.

25

01011-61685

BOLT

SN: 10001-UP

2шт.

26

01010-61645

BOLT

SN: 10001-UP

16шт.

27

01643-31645

WASHER

SN: (1283)-UP

18шт.

27

01602-21648

WASHER,SPRING

SN: 10001-(1282)

18шт.

28

711-56-36600

VALVE ASS'Y,(SEE FIG.2321)

SN: 10001-UP

1шт.

29

07000-73048

O-RING (K2)

SN: 10001-UP

1шт.

30

07000-72014

O-RING (K2)

SN: 10001-UP

2шт.

31

01011-81010

BOLT

SN: 10001-UP

4шт.

32

01602-21030

WASHER,SPRING

SN: 10001-UP

4шт.

33

711-56-36710

FLANGE

SN: 10001-UP

1шт.

34

07000-73048

O-RING (K2)

SN: (1285)-UP

1шт.

34

07000-63048

O-RING (K2)

SN: 10001-(1284)

1шт.

35

711-56-36911

BLOCK

SN: 10001-UP

1шт.

36

07000-73028

O-RING (K1)

SN: 10001-UP

1шт.

37

711-56-36931

TUBE

SN: 10001-UP

1шт.

38

01010-81055

BOLT

SN: 10001-UP

4шт.

39

01643-31645

WASHER

SN: (1285)-UP

4шт.

39

01602-21030

WASHER,SPRING

SN: 10001-(1284)

4шт.

40

711-56-36921

TUBE

SN: 10001-UP

1шт.

41

711-56-36941

TUBE

SN: 10001-UP

1шт.

42

711-56-36950

TUBE

SN: 10001-UP

1шт.

43

07206-30812

BOLT

SN: 10001-UP

9шт.

44

07005-01212

SEAL (K1)

SN: 10001-UP

18шт.

45

04434-00808

CLIP

SN: 10001-UP

4шт.

46

01010-80816

BOLT

SN: 10001-UP

4шт.

47

01643-31645

WASHER

SN: (1285)-UP

4шт.

47

01602-20825

WASHER,SPRING

SN: 10001-(1284)

4шт.

48

09607-05080

PLATE, NAME,(LIMITED SUPPLY)

SN: 10001-UP

1шт.

49

04418-13060

SCREW

SN: 10001-UP

4шт.

Выбрано товаров: 63
