Запчасти Komatsu WA800-1 ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ ВЕДУЩ. ВАЛ¤ ДИФФЕРЕНЦ. И КОЛЕСА

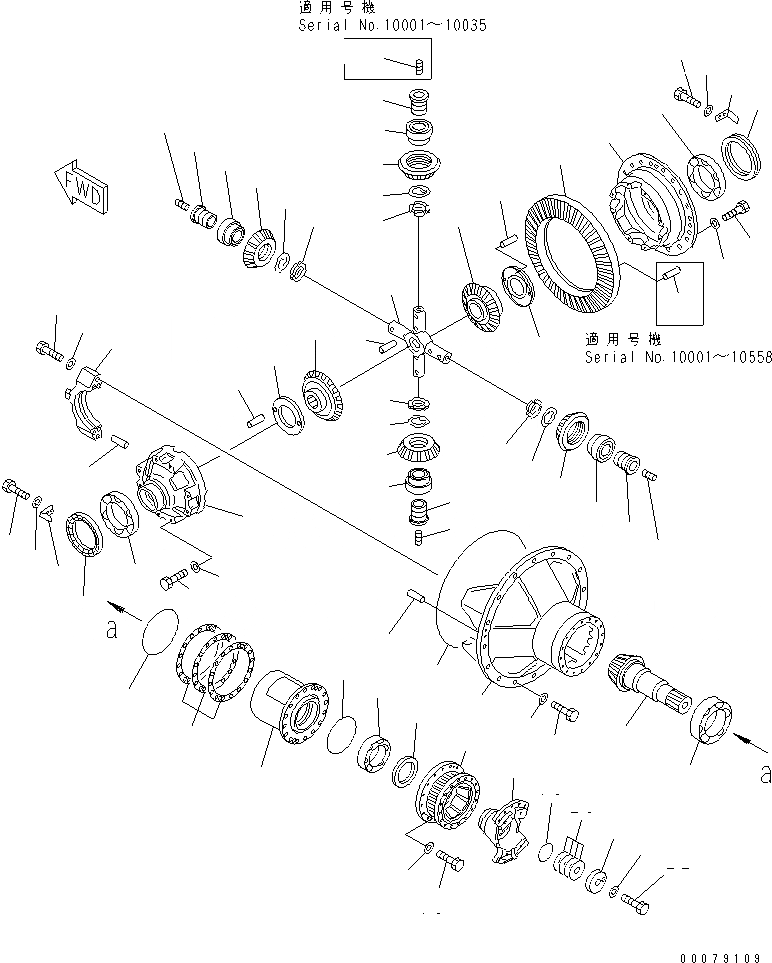

Схема запчастей Komatsu WA800-1 - ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ ВЕДУЩ. ВАЛ¤ ДИФФЕРЕНЦ. И КОЛЕСА
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
33
33
33
34
34
34
34
35
35
35
35
36
37
37
37
37
38
38
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
46
46
47
48
49
50

Артикул

Название

Примечание

Количество

|$0

427-22-10001

FRONT AXLE ASS'Y

SN: 10001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.3101 TO 3147.

-1шт.

|$2

427-22-11001

DIFFERENTIAL ASS'Y

SN: 10001-UP

1шт.

|$3

427-22-00010

CARRIER ASS'Y

SN: 10001-UP

1шт.

1

0

CARRIER

SN: 10001-UP

1шт.

2

0

CAP

SN: 10001-UP

2шт.

3

04020-01842

PIN,DOWEL

SN: 10001-UP

4шт.

4

01011-63080

BOLT

SN: 10001-UP

8шт.

5

01643-33080

WASHER

SN: 10001-UP

8шт.

|$9

427-22-11200

PINION ASS'Y

SN: 10559-UP

1шт.

|$10

0

PINION ASS'Y

SN: 10033-10558

1шт.

|$11

0

PINION ASS'Y

SN: 10001-10032

1шт.

6

0

PINION,GEAR

SN: 10033-UP

1шт.

6

0

PINION,GEAR

SN: 10001-10032

1шт.

7

0

GEAR

SN: 10559-UP

1шт.

7

0

GEAR

SN: 10033-10558

1шт.

7

0

GEAR

SN: 10001-10032

1шт.

8

427-22-11130

CAGE

SN: 10001-UP

1шт.

9

561-27-11910

BEARING

SN: 10001-UP

1шт.

10

566-22-11811

BEARING

SN: 10001-UP

1шт.

11

07000-15320

O-RING (K10)

SN: 10001-UP

1шт.

12

07000-15260

O-RING (K10)

SN: 10001-UP

1шт.

13

427-22-00030

SHIM KIT

SN: 10001-UP

1шт.

13

0

SHIM, 0.2MM

SN: 10001-UP

4шт.

13

0

SHIM, 0.3MM

SN: 10001-UP

2шт.

13

0

SHIM, 1.0MM

SN: 10001-UP

2шт.

14

427-22-11311

CAGE

SN: 10001-UP

1шт.

15

07012-10150

SEAL,OIL (K10)

SN: 10001-UP

1шт.

16

01010-62090

BOLT

SN: 10001-UP

16шт.

17

01643-32060

WASHER

SN: 10001-UP

16шт.

18

427-22-11231

COUPLING

SN: 10001-UP

1шт.

19

562-15-19970

O-RING (K10)

SN: 10001-UP

1шт.

20

427-22-00050

SHIM KIT

SN: 10001-UP

1шт.

20

0

SHIM, 0.05MM

SN: 10001-UP

1шт.

20

0

SHIM, 0.2MM

SN: 10001-UP

4шт.

20

0

SHIM, 0.3MM

SN: 10001-UP

3шт.

20

0

SHIM, 1.0MM

SN: 10001-UP

3шт.

21

427-22-11240

HOLDER

SN: 10001-UP

1шт.

22

562-22-11950

BOLT

SN: 10001-UP

1шт.

23

01643-33690

WASHER

SN: 10001-UP

1шт.

|$40

427-22-11500

CASE ASS'Y

SN: 10559-UP

1шт.

|$41

0

CASE ASS'Y

SN: 10001-10558

1шт.

24

0

CASE

SN: 10559-UP

1шт.

24

0

CASE

SN: 10001-10558

1шт.

25

0

CASE

SN: 10001-UP

1шт.

26

01011-62490

BOLT

SN: 10001-UP

8шт.

27

01643-32460

WASHER

SN: 10001-UP

8шт.

28

04020-01024

PIN

SN: 10001-UP

4шт.

29

01010-62480

BOLT

SN: 10001-UP

20шт.

30

01643-32460

WASHER

SN: 10001-UP

20шт.

31

427-22-11410

SHAFT

SN: 10036-UP

1шт.

31

0

SHAFT

SN: 10001-10035

1шт.

32

07043-00312

PLUG

SN: 10001-10035

4шт.

33

562-22-11440

SLEEVE

SN: 10001-UP

4шт.

34

562-22-11850

BEARING

SN: 10001-UP

4шт.

35

562-22-11420

PINION

SN: 10001-UP

4шт.

36

568-22-11280

PIN,DOWEL

SN: 10001-10558

4шт.

37

562-22-11980

WASHER

SN: 10001-UP

4шт.

38

562-22-11990

NUT

SN: 10001-UP

4шт.

39

562-22-11460

WASHER

SN: 10001-UP

2шт.

40

6684-21-5150

PIN

SN: 10001-UP

4шт.

41

427-22-11430

GEAR

SN: 10001-UP

2шт.

42

568-22-11960

BEARING

SN: 10001-UP

2шт.

43

568-22-11611

NUT

SN: 10001-UP

2шт.

44

427-22-11150

LOCK

SN: 10001-UP

2шт.

45

01010-61640

BOLT

SN: 10001-UP

4шт.

46

01643-31645

WASHER

SN: 10001-UP

4шт.

47

04020-01842

PIN,DOWEL

SN: 10001-UP

1шт.

48

562-22-12920

O-RING (K10)

SN: 10001-UP

1шт.

49

01010-62465

BOLT

SN: 10001-UP

20шт.

50

01643-32460

WASHER

SN: 10001-UP

20шт.

Выбрано товаров: 71
