Запчасти Komatsu WA800-1-A ГИДРОТРАНСФОРМАТОР ТРАНСМИССИЯ

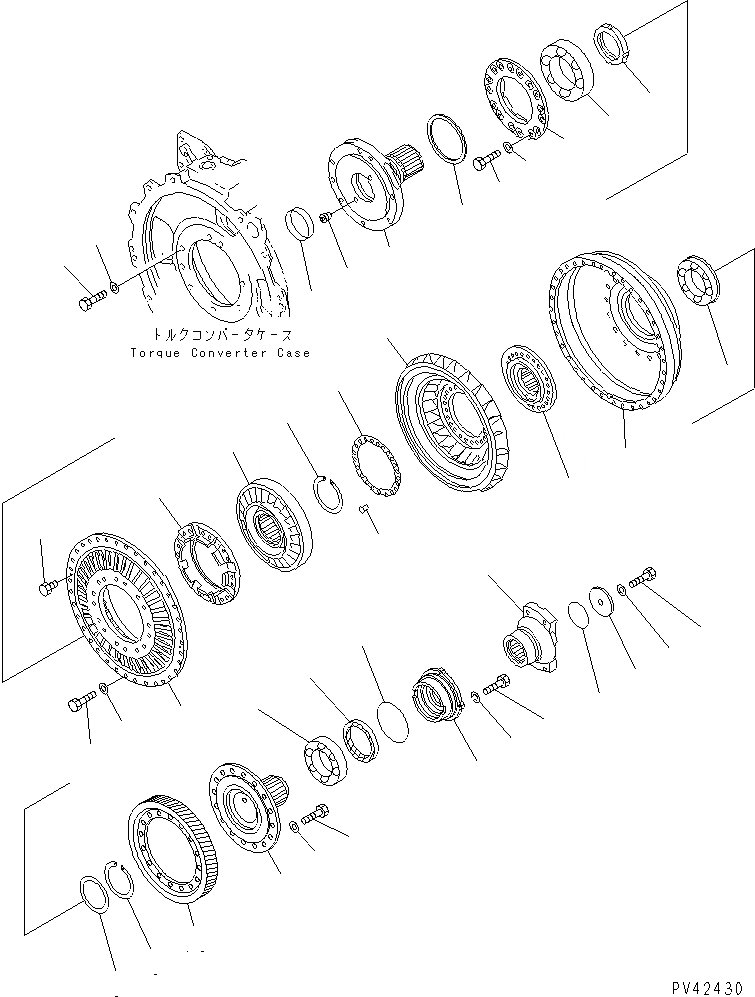

Схема запчастей Komatsu WA800-1-A - ГИДРОТРАНСФОРМАТОР ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TORQUE CONVERTER SERIAL NO.

-1шт.

|1

427-15-01001

TORQFLOW ASS'Y

SN: (1045)-(1100)

1шт.

|1

0

TORQFLOW ASS'Y

SN: 10001-(1044)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2301 TO 2524.

-1шт.

|1

711-56-00011

TORQUE CONVERTER A.

SN: (1045)-UP

1шт.

|1

0

TORQUE CONVERTER A.

SN: 10001-(1044)

1шт.

|$$7

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2301 TO 2321.

-1шт.

1

711-56-31351

SHAFT

SN: 10001-UP

1шт.

|2

711-56-31510

TURBINE ASS'Y

SN: 10001-UP

1шт.

2

0

TURBINE

SN: 10001-UP

1шт.

3

0

BOSS

SN: 10001-UP

1шт.

4

0

PLATE

SN: 10001-UP

1шт.

5

711-56-31550

RIVET

SN: 10001-UP

24шт.

6

711-56-31212

CASE

SN: (1345)-UP

1шт.

|6

0

CASE

SN: 10001-(1344)

1шт.

7

711-56-31560

BEARING

SN: (1045)-UP

1шт.

|7

0

BEARING

SN: 10001-(1044)

1шт.

8

711-60-11770

PLATE

SN: 10001-UP

1шт.

9

04070-00105

RING,SNAP

SN: 10001-UP

1шт.

10

711-56-31342

GEAR

SN: 10001-UP

1шт.

11

01010-61655

BOLT

SN: 10001-UP

16шт.

12

01643-31645

WASHER

SN: 10001-UP

16шт.

13

06031-02217

BEARING

SN: (1387)-UP

1шт.

|13

711-56-31370

BEARING

SN: 10001-(1386)

1шт.

14

711-56-33330

RETAINER

SN: 10001-UP

1шт.

15

07012-10110

SEAL,OIL (K1)

SN: 10001-UP

1шт.

16

07000-75145

O-RING (K1)

SN: (1285)-UP

1шт.

|16

07000-05145

O-RING (K1)

SN: (1045)-(1284)

1шт.

|16

07000-65145

O-RING (K1)

SN: 10001-(1044)

1шт.

17

07372-21030

BOLT

SN: 10001-UP

2шт.

18

01643-31032

WASHER

SN: (1285)-UP

2шт.

|18

01602-21030

WASHER,SPRING

SN: 10001-(1284)

2шт.

19

711-56-31360

FLANGE

SN: 10001-UP

1шт.

20

07000-75075

O-RING (K1)

SN: (1285)-UP

1шт.

|20

07000-05075

O-RING (K1)

SN: (1045)-(1284)

1шт.

|20

07000-65075

O-RING (K1)

SN: 10001-(1044)

1шт.

21

711-35-21370

HOLDER

SN: 10001-UP

1шт.

22

01010-61675

BOLT

SN: 10001-UP

1шт.

23

01643-31645

WASHER

SN: 10001-UP

1шт.

24

711-56-32521

SHAFT

SN: (1187)-UP

1шт.

|24

711-56-32520

SHAFT

SN: 10001-(1186)

1шт.

25

07043-70211

PLUG

SN: 10001-(1186)

2шт.

26

711-56-32530

SLEEVE

SN: 10001-UP

1шт.

27

07018-31706

RING,SEAL (K1)

SN: 10001-UP

1шт.

28

711-56-31192

GUIDE

SN: (1187)-UP

1шт.

|28

711-56-31191

GUIDE

SN: 10001-(1186)

1шт.

29

711-56-31160

BEARING

SN: (1187)-UP

1шт.

|29

711-35-13350

BEARING

SN: 10001-(1186)

1шт.

30

711-56-31122

PUMP

SN: (1187)-UP

1шт.

|30

711-56-31121

PUMP

SN: 10001-(1186)

1шт.

31

07040-11007

PLUG

SN: 10001-UP

2шт.

32

711-56-31142

RETAINER

SN: (1187)-UP

1шт.

|32

711-56-31141

RETAINER

SN: 10001-(1186)

1шт.

33

01010-61045

BOLT

SN: 10001-UP

16шт.

34

01643-31032

WASHER

SN: 10001-UP

16шт.

35

711-56-32681

LOCK NUT

SN: (1187)-UP

1шт.

|35

711-56-32680

LOCK NUT

SN: 10001-(1186)

1шт.

36

711-56-32110

STATOR

SN: 10001-UP

1шт.

37

04070-00105

RING,SNAP

SN: 10001-UP

1шт.

38

01010-81035

BOLT

SN: 10001-UP

36шт.

39

01643-31032

WASHER

SN: 10001-UP

36шт.

40

01010-61640

BOLT

SN: 10001-UP

8шт.

41

01643-31645

WASHER

SN: 10001-UP

8шт.

Выбрано товаров: 63
