Запчасти Komatsu WA800-1-13 ГИДРОЛИНИЯ (ИЗ БАКА В НАСОС /) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

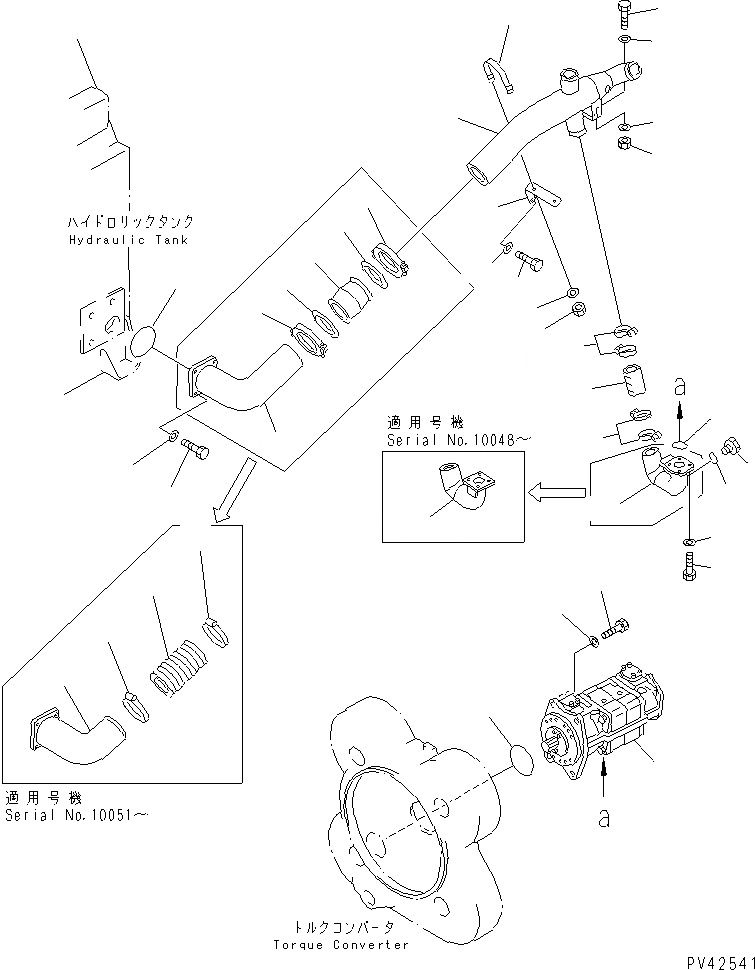

Схема запчастей Komatsu WA800-1-13 - ГИДРОЛИНИЯ (ИЗ БАКА В НАСОС /) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
1
1
2
3
4
5
6
6
7
7
7A
7B
7B
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29

Артикул

Название

Примечание

Количество

1

427-62-14312

TUBE

SN: 10051-UP

1шт.

|1

427-62-14311

TUBE

SN: 10001-10050

1шт.

2

07000-F5155

O-RING

SN: 10054-UP

1шт.

|2

0

O-RING

SN: 10001-10053

1шт.

3

01435-01240

BOLT

SN: 10501-UP

4шт.

|3

0

BOLT

SN: 10001-10499

4шт.

4

01643-31232

WASHER

SN: 10001-10499

4шт.

5

07332-06000

COUPLING

SN: 10001-10050

1шт.

6

07332-56000

GASKET

SN: 10001-10050

2шт.

7

07332-66000

CLAMP

SN: 10001-10050

2шт.

7A

427-62-15280

HOSE

SN: 10051-UP

1шт.

7B

07281-02169

CLAMP

SN: 10551-UP

2шт.

|7B

07281-01919

CLAMP

SN: 10063-10499

2шт.

|7B

07281-02169

CLAMP

SN: 10051-10062

2шт.

8

427-62-14483

TUBE

SN: 10052-UP

1шт.

|8

427-62-14482

TUBE

SN: 10051-10051

1шт.

|8

427-62-14481

TUBE

SN: 10001-10050

1шт.

9

01010-81235

BOLT

SN: 10501-UP

2шт.

|9

0

BOLT

SN: 10001-10499

2шт.

10

01643-31232

WASHER

SN: 10501-UP

2шт.

|10

01643-31232

WASHER

SN: 10001-10499

4шт.

11

01580-11210

NUT

SN: 10001-UP

2шт.

12

427-62-14421

BRACKET

SN: 10052-UP

1шт.

|12

427-62-14420

BRACKET

SN: 10001-10051

1шт.

13

01435-01225

BOLT

SN: 10501-UP

2шт.

|13

0

BOLT

SN: 10001-10499

2шт.

14

01643-31232

WASHER

SN: 10001-10499

2шт.

15

21T-62-21990

CLIP

SN: 10001-UP

1шт.

16

01597-01211

NUT

SN: 10001-UP

2шт.

17

124-54-26540

WASHER

SN: 10001-UP

2шт.

|17

0

WASHER,(FOR JAPAN)

SN: (10001-10049)

2шт.

|17

0

WASHER,(EXCEPT JAPAN)

SN: (10001-10033)

2шт.

18

07260-28718

HOSE

SN: 10001-UP

1шт.

19

07281-01159

CLAMP

SN: 10001-UP

4шт.

20

427-62-15510

TUBE

SN: 10048-UP

1шт.

|20

0

TUBE

SN: 10001-10047

1шт.

|$$37

(427-62-15510{427-62-15530¤}

-1шт.

|$$38

01010-51235(2))

-1шт.

21

07040-11812

PLUG

SN: 10001-UP

1шт.

22

07002-21823

O-RING

SN: 10054-UP

1шт.

|22

0

O-RING

SN: 10001-10053

1шт.

23

07000-F2080

O-RING

SN: 10054-UP

1шт.

|23

0

O-RING

SN: 10001-10053

1шт.

24

01435-01235

BOLT

SN: 10501-UP

4шт.

|24

0

BOLT

SN: 10001-10499

4шт.

25

01643-31232

WASHER

SN: 10001-10499

4шт.

26

708-45-10104

PUMP ASS'Y,STEERING (SEE FIG.6021)

SN: 10001-UP

1шт.

|26

0

PUMP ASS'Y,STEERING (SEE FIG.6021)

SN: (10056-10530)

1шт.

|26

0

PUMP ASS'Y,STEERING (SEE FIG.6021)

SN: (10049-10055)

1шт.

|26

0

PUMP ASS'Y,STEERING (SEE FIG.6021)

SN: (10001-10048)

1шт.

27

07000-F5230

O-RING

SN: 10001-UP

1шт.

28

01010-81650

BOLT

SN: 10001-UP

4шт.

29

01643-31645

WASHER

SN: 10001-UP

4шт.

Выбрано товаров: 53
