Komatsu
/
Погрузчики фронтальные
/
WA700-3L S/N A50001-UP
/
ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
/

FIG. J7-9A АВТОМАТИЧ. СМАЗ. - КОЛЕНЧАТЫЙ РЫЧАГ

Запчасти Komatsu WA700-3L FIG. J7-9A АВТОМАТИЧ. СМАЗ. - КОЛЕНЧАТЫЙ РЫЧАГ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

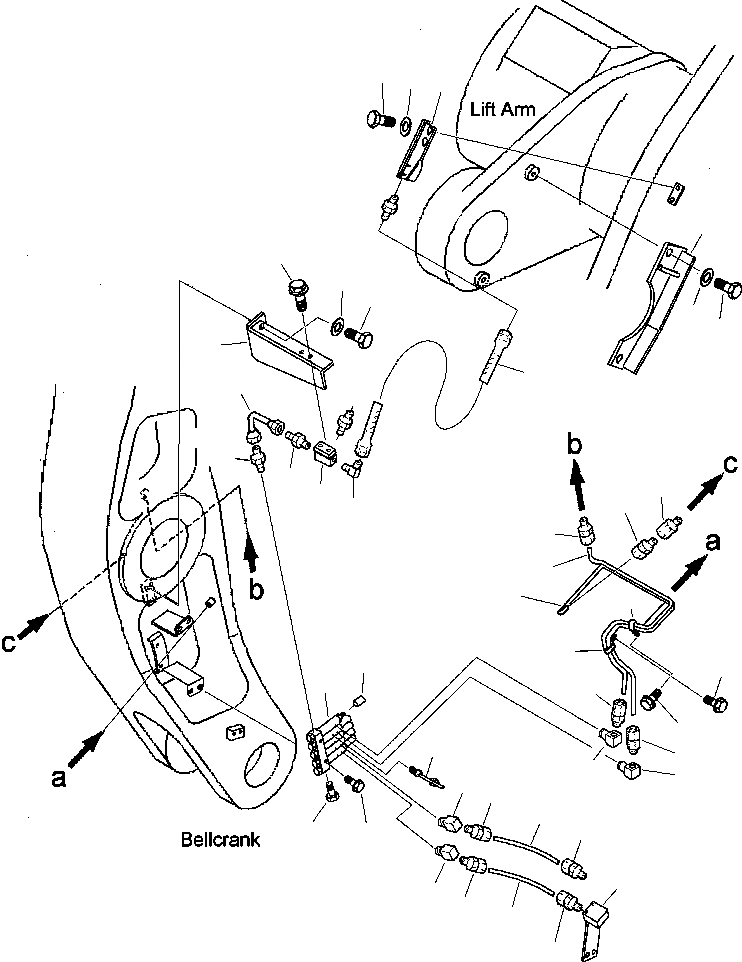

Схема запчастей Komatsu WA700-3L - FIG. J7-9A АВТОМАТИЧ. СМАЗ. - КОЛЕНЧАТЫЙ РЫЧАГ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
2
3
1
4
10
13
12
6
5
11
7
15
16
14
32
9
31
8
25
24
30
33
26
18
27
17
23
34
21
29
22
28
35
36
37
38
20
19
43
39
40
41
42

№

Артикул

Название

Примечание

Количество

1

428-S95-2270

BRACKET

SN: A50001 --UP

1шт.

2

01010-81435

BOLT

SN: A50001 --UP

2шт.

3

01643-31445

WASHER

SN: A50001 --UP

2шт.

4

427-S95-1520

COVER

SN: A50001 --UP

1шт.

5

01010-81630

BOLT

SN: A50001 --UP

2шт.

6

01643-31645

WASHER

SN: A50001 --UP

2шт.

7

07086-20409

HOSE

SN: A50001 --UP

1шт.

8

23S-44-27630

ELBOW

SN: A50001 --UP

1шт.

9

427-S95-1530

JOINT

SN: A50001 --UP

1шт.

10

01435-01230

BOLT

SN: A50001 --UP

2шт.

11

427-S95-1510

BRACKET

SN: A50001 --UP

1шт.

12

01010-81435

BOLT

SN: A50001 --UP

2шт.

13

01643-31445

WASHER

SN: A50001 --UP

2шт.

14

421-09-12730

CONNECTOR

SN: A50001 --UP

1шт.

15

428-S95-2261

TUBE

SN: A50001 --UP

1шт.

16

427-S95-1660

CONNECTOR

SN: A50001 --UP

1шт.

17

TA 4 411

INJECTOR ASSEMBLY

SN: A50001 --UP

1шт.

18

VW 7 990

CAP

SN: A50001 --UP

5шт.

19

01435-00845

BOLT

SN: A50001 --UP

2шт.

20

581-96-19590

PLUG

SN: A50001 --UP

1шт.

21

427-S95-2150

TUBE

SN: A50001 --UP

1шт.

22

427-S95-2170

ELBOW

SN: A50001 --UP

1шт.

23

581-22-12660

CONNECTOR

SN: A50001 --UP

1шт.

24

428-S95-2221

TUBE

SN: A50001 --UP

1шт.

25

561-95-63310

CONNECTOR

SN: A50001 --UP

1шт.

26

04434-50610

CLIP

SN: A50001 --UP

1шт.

27

01435-01016

BOLT

SN: A50001 --UP

1шт.

28

427-S95-2170

ELBOW

SN: A50001 --UP

1шт.

29

581-22-12660

CONNECTOR

SN: A50001 --UP

1шт.

30

428-S95-2211

TUBE

SN: A50001 --UP

1шт.

31

561-95-63310

CONNECTOR

SN: A50001 --UP

1шт.

32

423-46-11140

NIPPLE

SN: A50001 --UP

1шт.

33

04434-50610

CLIP

SN: A50001 --UP

1шт.

34

01435-01016

BOLT

SN: A50001 --UP

1шт.

35

427-S95-2170

ELBOW

SN: A50001 --UP

1шт.

36

581-22-12660

CONNECTOR

SN: A50001 --UP

1шт.

37

428-S95-2230

TUBE

SN: A50001 --UP

1шт.

38

561-95-63310

CONNECTOR

SN: A50001 --UP

1шт.

39

427-S95-2170

ELBOW

SN: A50001 --UP

1шт.

40

581-22-12660

CONNECTOR

SN: A50001 --UP

1шт.

41

428-S95-2240

TUBE

SN: A50001 --UP

1шт.

42

561-95-63310

CONNECTOR

SN: A50001 --UP

1шт.

43

JOINT (SEE FIG. J4710-10A0)

SN: A50001 --UP

-1шт.

Выбрано товаров: 43
