FIG. J9-A БЛОКИР. BAR И COVER

Запчасти Komatsu WA700-3L FIG. J9-A БЛОКИР. BAR И COVER ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

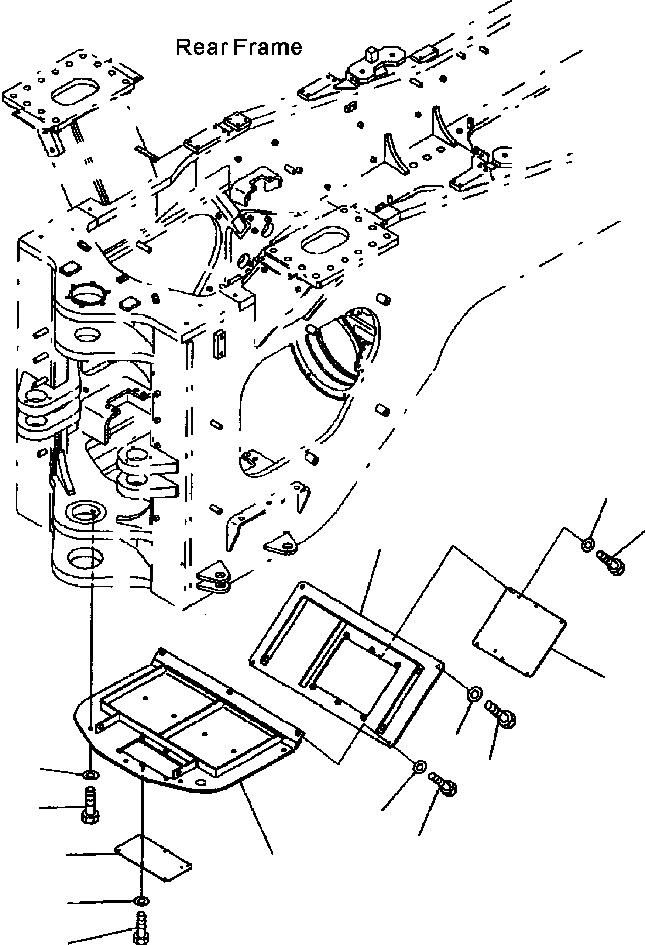

Схема запчастей Komatsu WA700-3L - FIG. J9-A БЛОКИР. BAR И COVER ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
14
13
4
12
6
3
5
2
8
7
9
1
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

428-971-1110

GUARD, FRONT

SN: A50001 --UP

1шт.

2

01010-81660

BOLT

SN: A50001 --UP

5шт.

3

01643-31645

WASHER

SN: A50001 --UP

5шт.

4

428-971-1120

GUARD, REAR

SN: A50001 --UP

1шт.

5

01010-81640

BOLT

SN: A50001 --UP

2шт.

6

01643-31645

WASHER

SN: A50001 --UP

3шт.

7

01010-81240

BOLT

SN: A50001 --UP

3шт.

8

01643-31232

WASHER

SN: A50001 --UP

3шт.

9

428-971-1150

COVER

SN: A50001 --UP

1шт.

10

01010-81230

BOLT

SN: A50001 --UP

6шт.

11

01643-31232

WASHER

SN: A50001 --UP

6шт.

12

427-971-1130

COVER

SN: A50001 --UP

1шт.

13

01010-81230

BOLT

SN: A50001 --UP

6шт.

14

01643-31232

WASHER

SN: A50001 --UP

6шт.

Выбрано товаров: 14
