Запчасти Komatsu WA700-3 ОТСЕК ДВИГАТЕЛЯ(/) (ОТСЕК ДВИГАТЕЛЯAND КОМПОНЕНТЫ)(№-) ЧАСТИ КОРПУСА

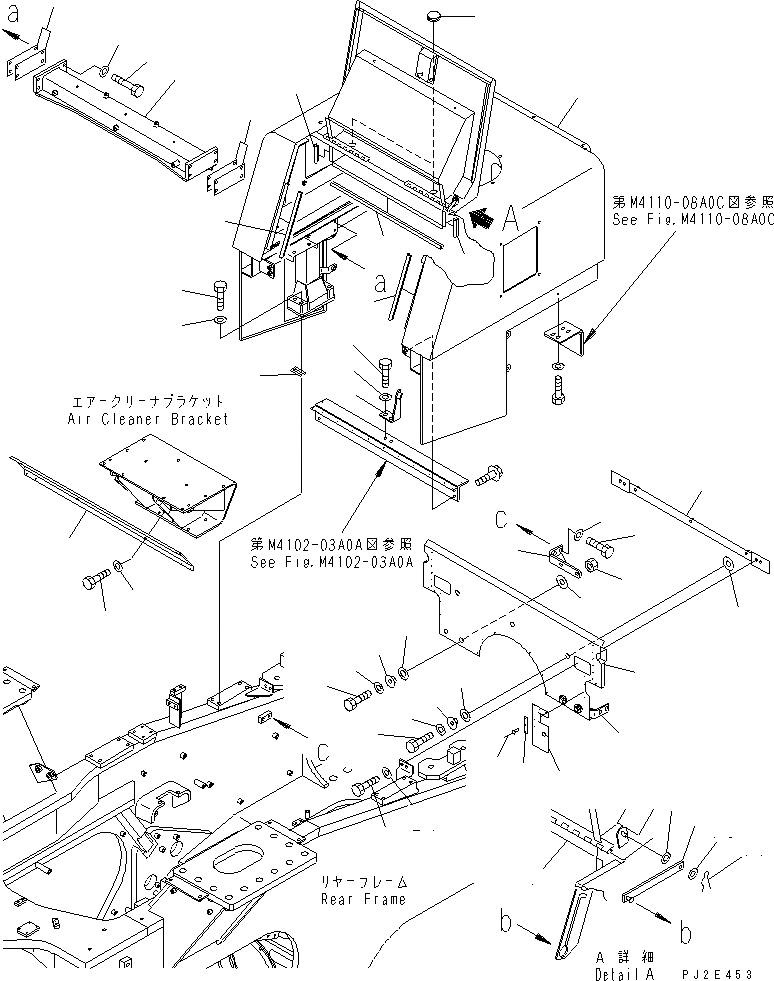

Схема запчастей Komatsu WA700-3 - ОТСЕК ДВИГАТЕЛЯ(/) (ОТСЕК ДВИГАТЕЛЯAND КОМПОНЕНТЫ)(№-) ЧАСТИ КОРПУСА
1
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
30
31
32
32
33
33
34
34
35
36
37

Артикул

Название

Примечание

Количество

1

428-54-21613

BULKHEAD

SN: 51002-UP

1шт.

|1

426-54-11961

LOCK (WELDED)

SN: 50001-UP

1шт.

|1

425-54-14330

HINGE (WELDED)

SN: 51001-UP

2шт.

2

01010-81690

BOLT

SN: 50001-UP

8шт.

3

01643-31645

WASHER

SN: 50001-UP

8шт.

4

427-09-11210

SHIM¤ 0.5MM

SN: .-UP

24шт.

5

428-54-21732

BRACKET,FRONT

SN: 51002-UP

1шт.

6

428-54-21780

SHIM¤ 1.0MM

SN: 51002-UP

6шт.

7

01010-81240

BOLT

SN: 51002-UP

8шт.

8

01643-31232

WASHER

SN: 50050-UP

8шт.

9

428-54-21420

BAR

SN: 50002-UP

1шт.

10

01640-20816

WASHER

SN: 50001-UP

2шт.

11

04052-10833

PIN,SNAP

SN: 50001-UP

1шт.

12

428-54-11620

SUPPORT

SN: 50001-UP

1шт.

13

01010-81235

BOLT

SN: 50025-UP

2шт.

14

01643-31232

WASHER

SN: 50025-UP

2шт.

15

09415-02512

CAP

SN: 50001-UP

2шт.

16

427-54-11650

SEAL,DOOR

SN: 50001-UP

2шт.

17

428-54-11630

SEAL,DOOR

SN: 50001-UP

2шт.

18

428-54-11640

SEAL,DOOR

SN: 50001-UP

1шт.

19

428-54-21851

PLATE

SN: 51002-UP

1шт.

20

01010-81230

BOLT

SN: 50025-UP

4шт.

21

01643-31232

WASHER

SN: 50025-UP

4шт.

22

428-54-21320

ANGLE

SN: 50001-UP

1шт.

23

01010-81230

BOLT

SN: 50025-UP

4шт.

24

01643-31232

WASHER

SN: 50025-UP

4шт.

25

428-54-21333

PLATE

SN: 51002-UP

1шт.

26

427-54-11841

BRACKET

SN: 50001-UP

2шт.

27

01010-81230

BOLT

SN: 50025-UP

4шт.

28

01643-31232

WASHER

SN: 50025-UP

4шт.

29

01010-81240

BOLT

SN: 50025-UP

7шт.

30

01643-31232

WASHER

SN: 50001-UP

7шт.

31

01580-11210

NUT

SN: 50001-UP

4шт.

32

415-46-11370

SPACER

SN: 50001-UP

7шт.

33

415-46-11380

CUSHION

SN: 50001-UP

7шт.

34

01640-22440

WASHER

SN: 50001-UP

7шт.

35

428-54-21530

RUBBER

SN: 51002-UP

1шт.

36

427-54-13890

PLATE

SN: 50001-UP

1шт.

37

362-56-41740

RIVET

SN: 50001-UP

3шт.

Выбрано товаров: 39
