Запчасти Komatsu WA700-3 ГИДРОТРАНСФОРМАТОР МЕХ-М ОТБОРА МОЩНОСТИ (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

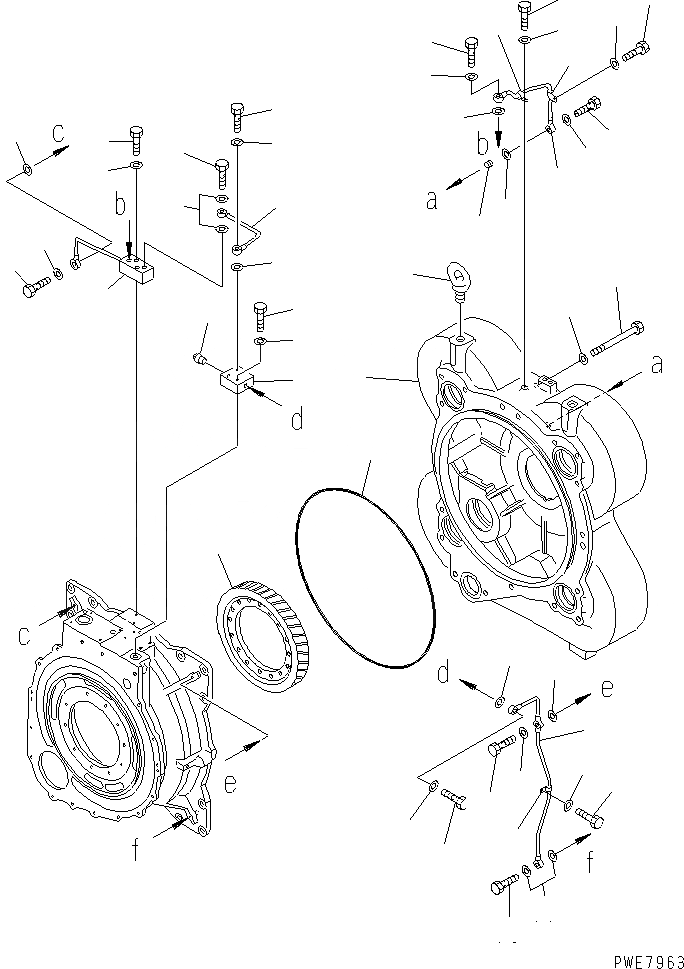

Схема запчастей Komatsu WA700-3 - ГИДРОТРАНСФОРМАТОР МЕХ-М ОТБОРА МОЩНОСТИ (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
19
19
19
20
20
20
21
22

Артикул

Название

Примечание

Количество

|$2

428-13-21001

TORQUE CONVERTER A.

SN: 51001-UP

1шт.

|$3

428-13-21000

TORQUE CONVERTER A.

SN: 50001-51000

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4310-51A0 TO F4310-56A0A.

-1шт.

1

711-56-31342

GEAR

SN: 50001-UP

1шт.

2

428-13-13130

HOUSING

SN: 50001-UP

1шт.

3

04530-03045

BOLT

SN: 50001-UP

2шт.

4

711-33-13340

O-RING (K1)

SN: 50001-UP

1шт.

5

01011-61685

BOLT

SN: 50001-UP

2шт.

6

01643-31645

WASHER

SN: 50001-UP

2шт.

7

428-13-16910

BLOCK

SN: 50001-UP

1шт.

8

01010-81055

BOLT

SN: 50001-UP

2шт.

9

01643-31032

WASHER

SN: 50001-UP

2шт.

10

428-13-16920

TUBE

SN: 50001-UP

1шт.

11

07042-20108

PLUG

SN: 50001-UP

1шт.

12

428-13-16930

TUBE

SN: 50001-UP

1шт.

13

428-13-16940

TUBE

SN: 50001-UP

1шт.

14

01010-81055

BOLT

SN: 50001-UP

2шт.

15

01643-31032

WASHER

SN: 50001-UP

2шт.

16

07206-30812

BOLT

SN: 50001-UP

8шт.

17

07005-01212

SEAL, WASHER (K1)

SN: 50001-UP

16шт.

18

04434-00808

CLIP

SN: 50001-UP

3шт.

19

01010-80816

BOLT

SN: 50001-UP

3шт.

20

01643-30823

WASHER

SN: 50001-UP

3шт.

21

711-21-13850

NOZZLE

SN: 50001-UP

1шт.

22

711-56-36950

TUBE

SN: 50001-UP

1шт.

Выбрано товаров: 25
