КРЫЛО И ЛЕСТНИЦА (КАБИНА ¤ ПРАВ. И ПЕРЕДН. ВЕРХН.) (КРОМЕ ЯПОН.)(№-7)

Запчасти Komatsu WA700-3 КРЫЛО И ЛЕСТНИЦА (КАБИНА ¤ ПРАВ. И ПЕРЕДН. ВЕРХН.) (КРОМЕ ЯПОН.)(№-7) ЧАСТИ КОРПУСА

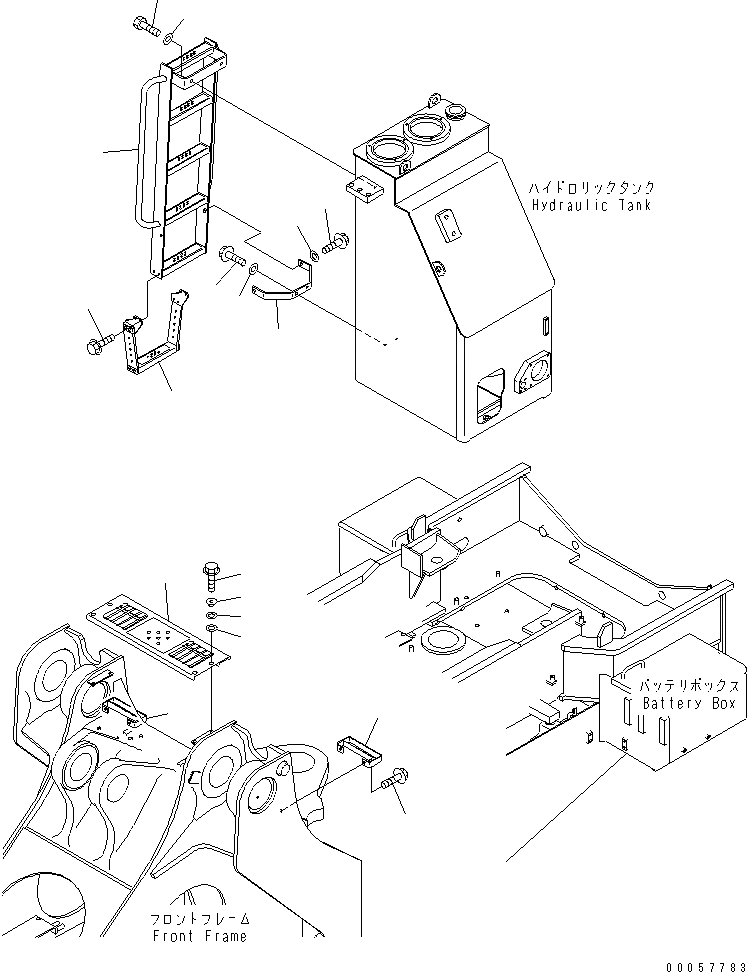

Схема запчастей Komatsu WA700-3 - КРЫЛО И ЛЕСТНИЦА (КАБИНА ¤ ПРАВ. И ПЕРЕДН. ВЕРХН.) (КРОМЕ ЯПОН.)(№-7) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

428-54-22120

LADDER

SN: 50001-UP

1шт.

2

01010-81635

BOLT

SN: 50001-UP

2шт.

3

01643-31645

WASHER

SN: 50001-UP

2шт.

4

428-54-13171

SUPPORT,R.H.

SN: 50001-UP

1шт.

5

01435-01235

BOLT

SN: 50001-UP

2шт.

6

01435-01230

BOLT

SN: 50001-UP

2шт.

7

01643-31232

WASHER

SN: 50001-UP

4шт.

8

421-54-24410

STEP

SN: 50001-UP

1шт.

9

01435-01230

BOLT

SN: 50001-UP

4шт.

10

428-54-22130

STEP

SN: 50001-UP

1шт.

11

01435-01235

BOLT

SN: 50001-UP

4шт.

12

415-46-11370

SPACER

SN: 50001-UP

4шт.

13

415-46-11380

CUSHION

SN: 50001-UP

4шт.

14

01640-22232

WASHER

SN: 50001-UP

4шт.

15

427-54-12661

STEP

SN: 50001-UP

2шт.

17

01435-01225

BOLT

SN: 50001-UP

4шт.

Выбрано товаров: 16
