Запчасти Komatsu WA700-3 ПЕРЕДАЧА (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

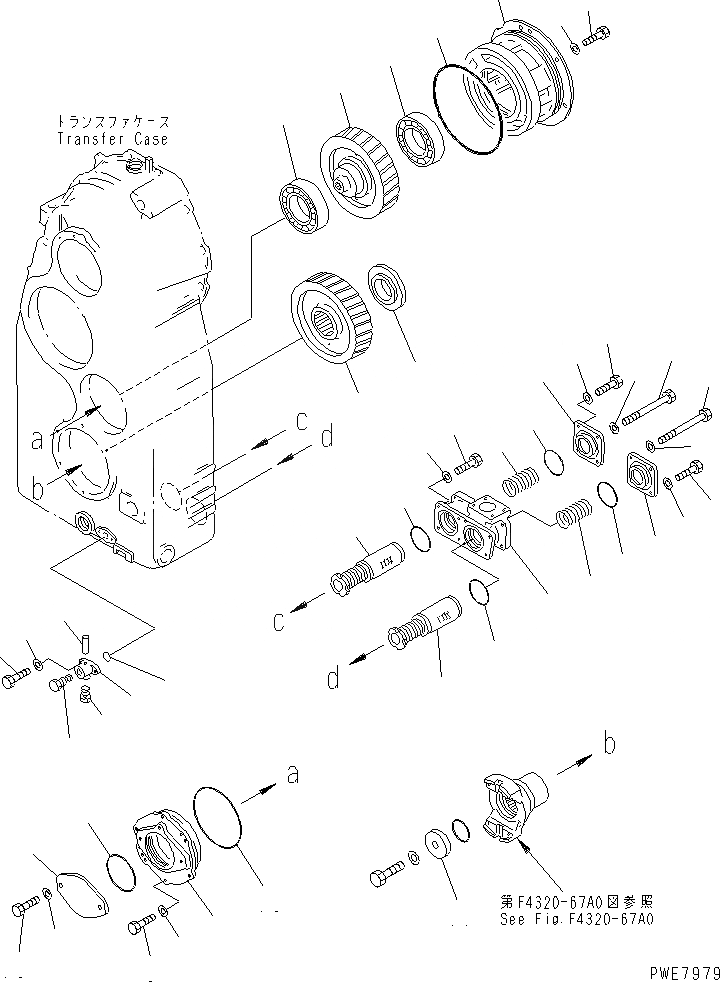

Схема запчастей Komatsu WA700-3 - ПЕРЕДАЧА (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
30
30
31
31
32
32
32
32
32

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$3

428-15-21001

TRANSMISSION ASS'Y

SN: 51001-UP

1шт.

|$4

428-15-21000

TRANSMISSION ASS'Y

SN: 50001-51000

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-68A0.

-1шт.

1

428-15-13232

GEAR

SN: (10080)-UP

1шт.

1

428-15-13231

GEAR

SN: 50001-(10079)

1шт.

2

428-15-13121

CAGE

SN: 50001-UP

1шт.

3

426-15-19110

O-RING (K5)

SN: 50001-UP

1шт.

4

01010-81235

BOLT

SN: 50001-UP

6шт.

5

01643-31232

WASHER

SN: 50001-UP

6шт.

6

428-15-13340

BEARING

SN: 50001-UP

2шт.

7

428-15-13151

CAGE

SN: 50001-UP

1шт.

8

01010-81235

BOLT

SN: 50001-UP

5шт.

9

01643-31232

WASHER

SN: 50001-UP

5шт.

10

01010-61640

BOLT

SN: 50001-UP

2шт.

11

01643-31645

WASHER

SN: 50001-UP

2шт.

12

07000-02130

O-RING (K5)

SN: 50001-UP

1шт.

13

07000-05200

O-RING (K5)

SN: 50001-UP

1шт.

14

428-15-13160

PLATE

SN: 50001-UP

1шт.

15

428-15-13241

GEAR

SN: (10080)-UP

1шт.

15

428-15-13240

GEAR

SN: 50001-(10079)

1шт.

16

428-15-13270

COLLAR

SN: 50001-UP

1шт.

17

428-15-13280

HOLDER

SN: 50001-UP

1шт.

18

426-15-13712

FLANGE

SN: 50001-UP

1шт.

19

07000-02100

O-RING (K5)

SN: 50001-UP

4шт.

20

426-15-13721

COVER

SN: 50001-UP

2шт.

21

562-15-11570

MAGNET ASS'Y

SN: 50001-UP

2шт.

22

287-15-11560

SPRING, (L=114.0)

SN: 50001-UP

2шт.

23

07000-73028

O-RING (K5)

SN: 50001-UP

1шт.

24

01010-81030

BOLT

SN: 50001-UP

2шт.

25

01643-31032

WASHER

SN: 50001-UP

2шт.

|$34

426-60-15150

VALVE ASS'Y

SN: 50001-UP

1шт.

26

0

BODY,VALVE

SN: 50001-UP

1шт.

27

0

VALVE

SN: 50001-UP

1шт.

28

426-60-15160

PLUG

SN: 50001-UP

1шт.

29

04020-00514

PIN,DOWEL

SN: 50001-UP

1шт.

30

01010-81230

BOLT

SN: 50001-UP

8шт.

31

01011-81225

BOLT

SN: 50001-UP

4шт.

32

01643-31232

WASHER

SN: 50001-UP

12шт.

Выбрано товаров: 39
