Komatsu
/
Погрузчики фронтальные
/
WA700-1L S/N A20001-UP
/
ДВИГАТЕЛЬ
/

ТОПЛ. НАСОС КОРПУС И ТРУБЫ (/)

Запчасти Komatsu WA700-1L ТОПЛ. НАСОС КОРПУС И ТРУБЫ (/) ДВИГАТЕЛЬ

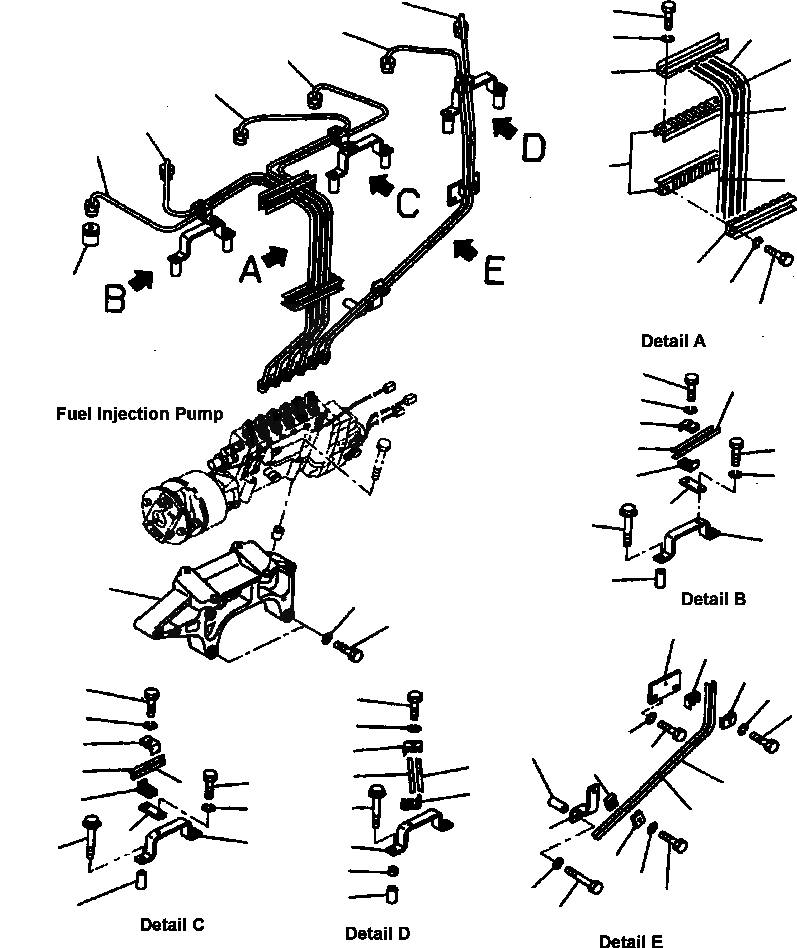

Схема запчастей Komatsu WA700-1L - ТОПЛ. НАСОС КОРПУС И ТРУБЫ (/) ДВИГАТЕЛЬ
9
12
8
7
13
7
6
11
6
5
5
4
10
4
11
31
13
12
24
4
29
14
5
27
30
14
20
26
15
23
1
3
2
16
14
14
24
29
24
24
29
29
18
14
23
14
17
14
9
6
8
27
7
9
14
14
25
30
8
19
20
15
15
26
14
21
29
22
30
24
23
28

№

Артикул

Название

Примечание

Количество

1

6162-25-7640

BRACKET

1шт.

2

01010-81275

BOLT

5шт.

3

01643-31232

WASHER

5шт.

4

6162-75-7510

TUBE, INJECTION, NO. 1

1шт.

5

6162-75-7520

TUBE, INJECTION, NO. 2

1шт.

6

6162-75-7530

TUBE, INJECTION, NO. 3

1шт.

7

6162-75-7540

TUBE, INJECTION, NO. 4

1шт.

8

6162-75-7550

TUBE, INJECTION, NO. 5

1шт.

9

6162-75-7560

TUBE, INJECTION, NO. 6

1шт.

10

6162-73-5910

RUBBER

2шт.

11

6162-73-5920

CLAMP

2шт.

12

01010-80835

BOLT

4шт.

13

01602-00825

WASHER, SPRING

4шт.

14

6162-73-5520

CLAMP

10шт.

15

6162-75-5560

BRACKET

3шт.

16

6162-75-5570

PLATE

1шт.

17

01010-31025

BOLT

2шт.

18

01602-01030

WASHER, SPRING

2шт.

19

6162-75-5590

BRACKET

1шт.

20

6162-75-5610

PLATE

2шт.

21

6204-81-6740

SPACER

2шт.

22

203-54-11170

SPACER

2шт.

23

6137-71-3750

SPACER

5шт.

24

01010-80630

BOLT

5шт.

25

01435-00890

BOLT

2шт.

26

01435-00885

BOLT

4шт.

27

01010-81030

BOLT

2шт.

28

01011-81030

BOLT

1шт.

29

01602-00619

WASHER, SPRING

5шт.

30

01602-01030

WASHER, SPRING

3шт.

31

6164-71-4910

COVER

6шт.

Выбрано товаров: 31
