Запчасти Komatsu WA600-3D ТРАНСМИССИЯ (ПЕРЕДАЧА) (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

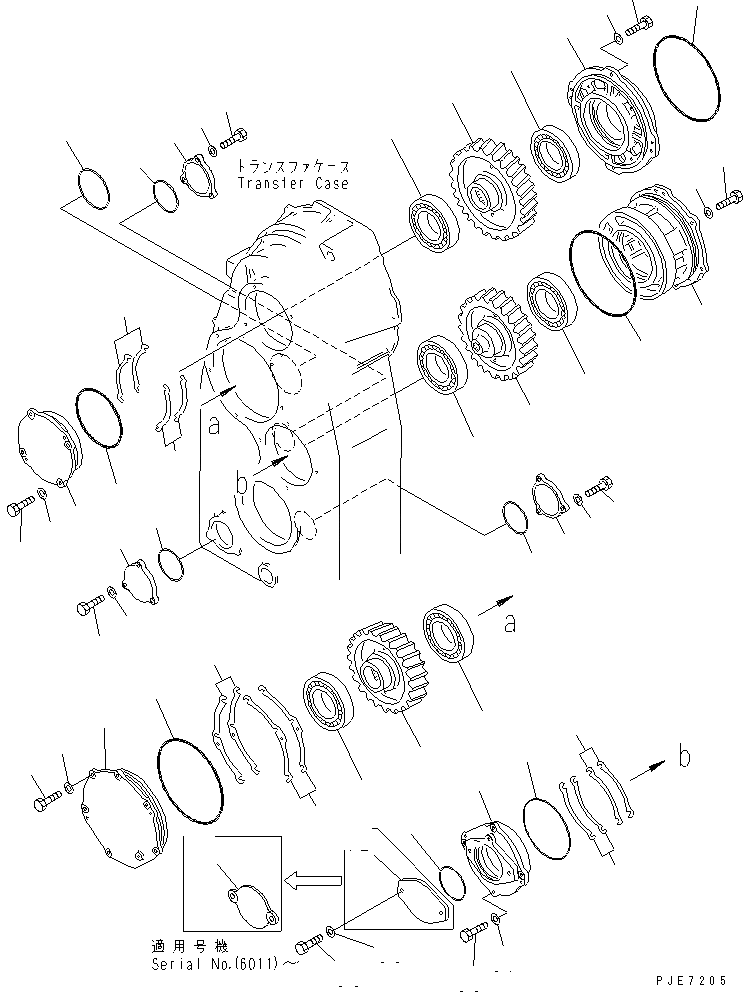

Схема запчастей Komatsu WA600-3D - ТРАНСМИССИЯ (ПЕРЕДАЧА) (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
6
7
7
8
9
9
10
11
11
12
13
13
14
15
16
16
17
18
18
19
20
21
22
23
24
25
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
42

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$3

426-15-31001

TRANSMISSION ASS'Y

SN: (6049)-UP

1шт.

|$4

0

TRANSMISSION ASS'Y

SN: 50001-(6048)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-70A0.

-1шт.

1

426-15-11220

CAGE

SN: 50001-UP

1шт.

2

07000-05300

O-RING (K2)

SN: 50001-UP

1шт.

3

07000-02145

O-RING (K2)

SN: 50001-UP

1шт.

4

01010-81235

BOLT

SN: 50001-UP

4шт.

5

01643-31232

WASHER

SN: 50001-UP

4шт.

6

426-15-05050

SHIM ASS'Y (K2)

SN: 50001-UP

1шт.

6

0

SHIM, 1.0MM (K2)

SN: 50001-UP

4шт.

6

0

SHIM, 0.3MM (K2)

SN: 50001-UP

3шт.

6

0

SHIM, 0.2MM (K2)

SN: 50001-UP

2шт.

6

0

SHIM, 0.15MM (K2)

SN: 50001-UP

2шт.

7

425-15-13450

COVER

SN: 50001-UP

2шт.

8

425-15-13450

COVER

SN: 50001-UP

1шт.

9

01643-31232

WASHER

SN: 50001-UP

6шт.

10

01643-31232

WASHER

SN: 50001-UP

3шт.

11

01010-81230

BOLT

SN: 50001-UP

6шт.

12

01010-81230

BOLT

SN: 50001-UP

3шт.

13

07000-02115

O-RING (K2)

SN: 50001-UP

2шт.

14

07000-02115

O-RING (K2)

SN: 50001-UP

1шт.

15

426-15-13213

GEAR

SN: (6626)-UP

1шт.

15

426-15-13212

GEAR

SN: 50001-(6625)

1шт.

16

06002-30221

BEARING

SN: 50001-UP

2шт.

17

426-15-13130

CAGE

SN: 50001-UP

1шт.

18

426-15-05060

SHIM ASS'Y (K2)

SN: 50001-UP

1шт.

18

0

SHIM, 1.0MM (K2)

SN: 50001-UP

4шт.

18

0

SHIM, 0.3MM (K2)

SN: 50001-UP

3шт.

18

0

SHIM, 0.2MM (K2)

SN: 50001-UP

2шт.

18

0

SHIM, 0.15MM (K2)

SN: 50001-UP

2шт.

19

07000-05210

O-RING (K2)

SN: 50001-UP

1шт.

20

01010-81235

BOLT

SN: 50001-UP

4шт.

21

01643-31232

WASHER

SN: 50001-UP

4шт.

22

01010-81235

BOLT

SN: 50001-UP

6шт.

23

01643-31232

WASHER

SN: 50001-UP

6шт.

24

426-15-13223

GEAR

SN: (6626)-UP

1шт.

24

426-15-13222

GEAR

SN: 50001-(6625)

1шт.

25

06002-30221

BEARING

SN: 50001-UP

2шт.

26

426-15-13234

GEAR

SN: (6626)-UP

1шт.

26

426-15-13233

GEAR

SN: 50001-(6625)

1шт.

27

06002-30221

BEARING

SN: 50001-UP

2шт.

28

426-15-13141

CAGE

SN: 50001-UP

1шт.

29

426-15-19110

O-RING (K2)

SN: 50001-UP

1шт.

30

426-15-05070

SHIM ASS'Y (K2)

SN: 50001-UP

1шт.

30

0

SHIM, 1.0MM (K2)

SN: 50001-UP

4шт.

30

0

SHIM, 0.3MM (K2)

SN: 50001-UP

3шт.

30

0

SHIM, 0.2MM (K2)

SN: 50001-UP

2шт.

30

0

SHIM, 0.15MM (K2)

SN: 50001-UP

2шт.

31

426-15-13190

CAGE

SN: 50001-UP

1шт.

32

07000-05305

O-RING

SN: 50001-UP

1шт.

33

01010-81235

BOLT

SN: 50001-UP

6шт.

34

01643-31232

WASHER

SN: 50001-UP

6шт.

35

426-15-13151

CAGE

SN: 50001-UP

1шт.

36

01010-81235

BOLT

SN: 50001-UP

4шт.

37

01643-31232

WASHER

SN: 50001-UP

4шт.

38

01010-61635

BOLT

SN: 50001-UP

2шт.

39

01643-31645

WASHER

SN: 50001-UP

2шт.

40

07000-02130

O-RING

SN: 50001-UP

1шт.

41

07000-05210

O-RING

SN: 50001-UP

1шт.

42

425-15-13191

PLATE

SN: (6011)-UP

1шт.

42

425-15-13190

PLATE

SN: 50001-(6010)

1шт.

Выбрано товаров: 62
