WA600-1L SUPPLEMENT S/N 10001-UP & A10003-A10390
/
ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
/

ТРАНСМИССИЯ ПЕРЕДАЧА ВЫХОД ПРИВОДS

Запчасти Komatsu WA600-1L SUPPLEMENT ТРАНСМИССИЯ ПЕРЕДАЧА ВЫХОД ПРИВОДS ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

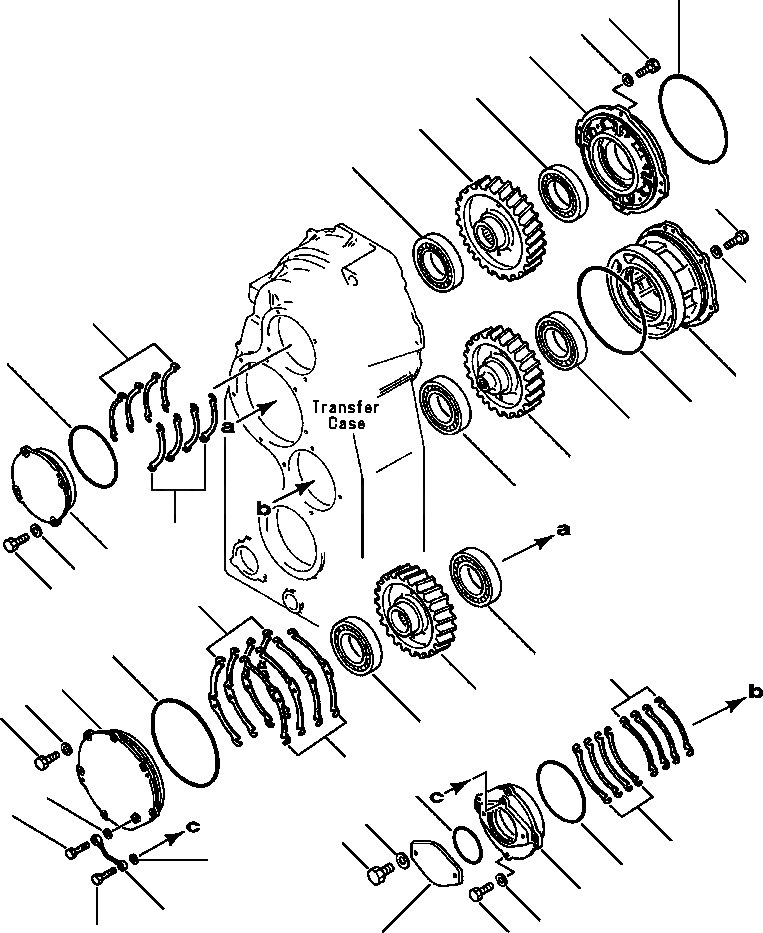

Схема запчастей Komatsu WA600-1L SUPPLEMENT - ТРАНСМИССИЯ ПЕРЕДАЧА ВЫХОД ПРИВОДS ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
4
5
6
3
2
1
2
35
36
9
8
33
34
20
19
20
9
7
11
10
16
15
13
23
14
12
18
17
13
16
30
28
27
32
31
23
28
22
21
26
25
27
29
24

№

Артикул

Название

Примечание

Количество

|$0

TRANSMISSION ASSEMBLY

1шт.

1

426-15-13212

GEAR, TOP

1шт.

2

06002-30221

BEARING

2шт.

3

426-15-11220

CAGE, UPPER

1шт.

4

07000-05300

O-RING, UPPER CAGE

1шт.

5

01010-31235

BOLT, MOUNT UPPER CAGE

4шт.

6

01643-31232

WASHER

4шт.

7

426-15-13130

COVER, TOP

1шт.

8

07000-05210

O-RING, TOP COVER

1шт.

9

426-15-05010

SHIM ASSEMBLY

1шт.

|$10

NSS

SHIM, 0.15mm

4шт.

|$11

NSS

SHIM, 0.2mm

4шт.

|$12

NSS

SHIM, 0.3mm

6шт.

|$13

NSS

SHIM, 1.0mm

4шт.

10

01010-31235

BOLT, MOUNT TOP COVER

4шт.

11

01643-31232

WASHER

4шт.

12

426-15-13222

GEAR, CENTER

1шт.

13

06002-30221

BEARING

2шт.

14

426-15-13141

COVER, CENTER

1шт.

15

426-15-19110

O-RING, CENTER COVER

1шт.

16

426-15-05030

SHIM ASSEMBLY

1шт.

|$21

NSS

SHIM, 0.15mm

4шт.

|$22

NSS

SHIM, 0.2mm

4шт.

|$23

NSS

SHIM, 0.3mm

6шт.

|$24

NSS

SHIM, 1.0mm

4шт.

17

01010-31235

BOLT, MOUNT CENTER COVER

6шт.

18

01643-31232

WASHER

6шт.

19

426-15-13233

GEAR, LOWER

1шт.

20

06002-30221

BEARING

2шт.

21

426-15-13151

COVER, LOWER

1шт.

22

07000-05210

O-RING, LOWER COVER

1шт.

23

426-15-05020

SHIM ASSEMBLY

1шт.

|$32

NSS

SHIM, 0.15mm

4шт.

|$33

NSS

SHIM, 0.2mm

4шт.

|$34

NSS

SHIM, 0.3mm

6шт.

|$35

NSS

SHIM, 1.0mm

4шт.

24

01010-31235

BOLT, MOUNT LOWER COVER

4шт.

25

01643-31232

WASHER

4шт.

26

426-15-13740

TUBE

1шт.

27

07206-30508

JOINT

2шт.

28

07005-00812

GASKET

2шт.

29

425-15-13190

PLATE, LOWER COVER

1шт.

30

07000-02130

O-RING, PLATE

1шт.

31

01010-51635

BOLT, MOUNT PLATE

2шт.

32

01643-31645

WASHER

2шт.

33

426-15-13190

CAGE, LOWER

1шт.

34

07000-05305

O-RING, LOWER CAGE

1шт.

35

01010-31235

BOLT, MOUNT LOWER CAGE

6шт.

36

01643-31232

WASHER

6шт.

N/I

426-15-05200

TRANSMISSION SERVICE KIT

1шт.

|$$51

-1шт.

|$51

F1 - SEE PARTS BOOK PEPBA4260104.

-1шт.

|$$53

-1шт.

|$$54

-1шт.

|$54

F2 - INCLUDED IN SERVICE KIT 426-15-05200.

-1шт.

|$$56

-1шт.
