Запчасти Komatsu WA600-1 ТРАНСМИССИЯ (РЕВЕРС МУФТА) ТРАНСМИССИЯ

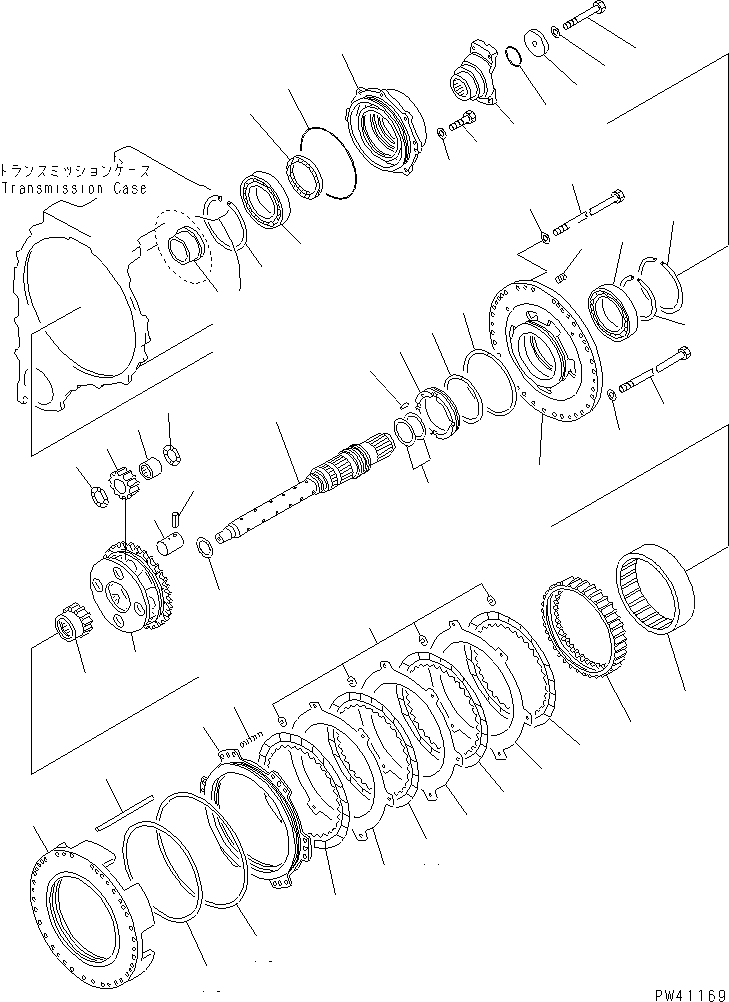

Схема запчастей Komatsu WA600-1 - ТРАНСМИССИЯ (РЕВЕРС МУФТА) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

426-15-00011

TRANSMISSION ASS'Y

SN: (3001)-UP

1шт.

|$2

426-15-00020

TRANSMISSION ASS'Y

SN: (1973)-(3000)

1шт.

|$3

426-15-00010

TRANSMISSION ASS'Y

SN: 10001-(1972)

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2501 TO 2534.

-1шт.

1

426-15-12111

SHAFT

SN: 10001-UP

1шт.

2

07018-10603

RING,SEAL

SN: 10001-UP

1шт.

3

07018-10904

RING,SEAL

SN: 10001-UP

2шт.

4

426-15-12210

GEAR

SN: 10001-UP

1шт.

5

426-15-12310

CARRIER

SN: 10001-UP

1шт.

6

426-15-12410

GEAR

SN: 10001-UP

4шт.

7

426-15-19510

BEARING

SN: 10001-UP

4шт.

8

09233-14520

WASHER,THRUST

SN: (1855)-UP

8шт.

8

0

WASHER,THRUST

SN: 10001-(1854)

8шт.

9

426-15-12510

SHAFT

SN: 10001-UP

4шт.

10

04025-00624

PIN,SPRING

SN: (1898)-UP

4шт.

10

0

PIN,SPRING

SN: 10001-(1897)

4шт.

11

426-15-12650

GEAR,RING

SN: 10001-UP

1шт.

12

426-15-11180

HOUSING

SN: 10001-UP

1шт.

13

582-15-19240

RING,SEAL (K2)

SN: 10001-UP

1шт.

14

426-15-12730

PISTON

SN: 10001-UP

1шт.

15

426-15-19220

RING,SEAL (K2)

SN: 10001-UP

1шт.

16

426-15-12660

GEAR,RING

SN: 10001-UP

1шт.

17

198-15-22810

DISC

SN: 10001-UP

4шт.

18

426-15-12720

PLATE

SN: 10001-UP

3шт.

19

175-15-42880

SPRING

SN: 10001-UP

24шт.

20

232-15-11270

PIN

SN: 10001-UP

6шт.

21

425-15-12920

SPRING, (L= 68.0)

SN: 10001-UP

12шт.

22

426-15-12820

COLLAR

SN: 10001-UP

1шт.

23

04020-00616

PIN,DOWEL

SN: 10001-UP

1шт.

24

07018-11706

RING,SEAL

SN: 10001-UP

1шт.

|$31

426-15-00120

HOUSING ASS'Y

SN: 10001-UP

1шт.

25

0

HOUSING

SN: 10001-UP

1шт.

26

562-15-11450

PLUG

SN: 10001-UP

2шт.

27

426-15-19260

RING,SEAL

SN: 10001-UP

1шт.

28

06000-06928

BEARING

SN: 10001-UP

1шт.

29

04070-00140

RING,SNAP

SN: 10001-UP

1шт.

30

04071-00190

RING,SNAP

SN: 10001-UP

1шт.

31

426-15-11260

BOLT

SN: 10001-UP

2шт.

32

426-15-11250

BOLT

SN: 10001-UP

15шт.

33

145-14-11570

WASHER

SN: 10001-UP

17шт.

34

426-15-12810

COLLAR

SN: 10001-UP

1шт.

35

04071-00170

RING,SNAP

SN: 10001-UP

1шт.

36

06000-06219

BEARING

SN: 10001-UP

1шт.

37

426-15-11230

CAGE

SN: 10001-UP

1шт.

38

07000-05250

O-RING (K2)

SN: 10001-UP

1шт.

39

01010-51235

BOLT

SN: 10001-UP

8шт.

40

01643-31232

WASHER

SN: 10001-UP

8шт.

41

426-15-12150

COUPLING

SN: 10001-UP

1шт.

42

07012-10120

SEAL,OIL (K2)

SN: 10001-UP

1шт.

43

07000-05065

O-RING (K2)

SN: 10001-UP

1шт.

44

426-15-12160

HOLDER

SN: 10001-UP

1шт.

45

01051-51600

BOLT

SN: 10001-UP

1шт.

46

01643-31645

WASHER

SN: 10001-UP

1шт.

Выбрано товаров: 54
