Komatsu
/
Погрузчики фронтальные
/
WA500-7 S/N A94001-UP
/
ЧАСТИ КОРПУСА
/

M-A ДВЕРЦЫ КАПОТА КРЕПЛЕНИЕ

Запчасти Komatsu WA500-7 M-A ДВЕРЦЫ КАПОТА КРЕПЛЕНИЕ ЧАСТИ КОРПУСА

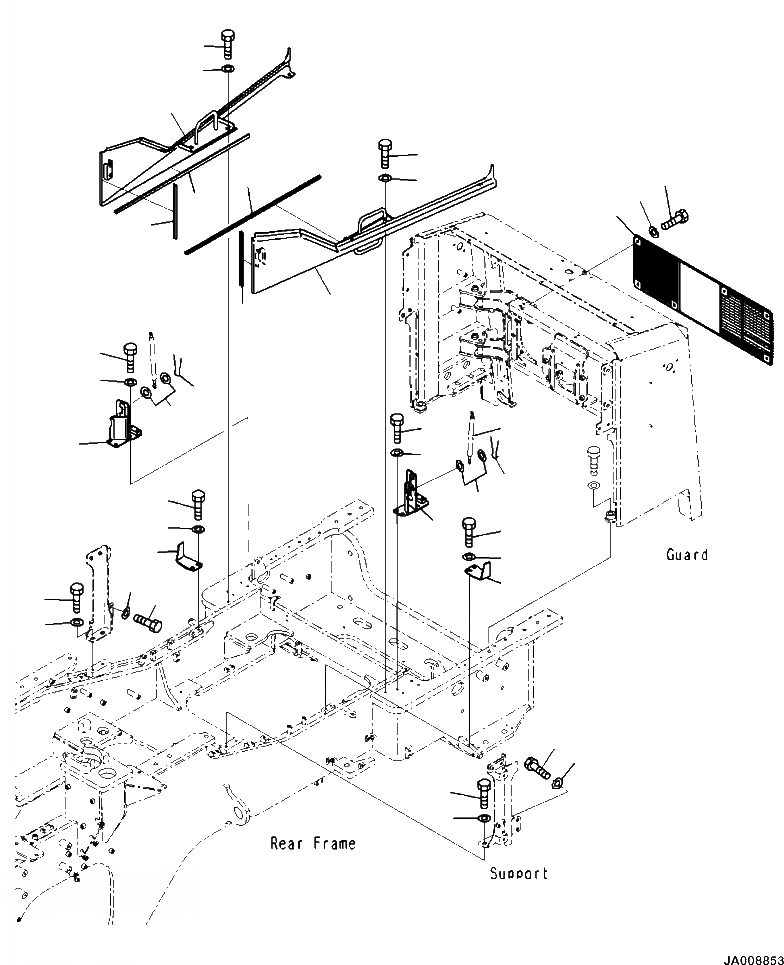

Схема запчастей Komatsu WA500-7 - M-A ДВЕРЦЫ КАПОТА КРЕПЛЕНИЕ ЧАСТИ КОРПУСА
1
2
6
7
15
17
16
24
21
25
34
22
23
32
33
31
4
5
14
14
13
9
10
8
13
3
27
28
26
29
30
19
20
18
12
1
2
11

№

Артикул

Название

Примечание

Количество

1

01010-81630

BOLT

4шт.

2

01643-31645

WASHER

4шт.

3

425-54-41230

COVER, L.H.

1шт.

4

01010-81235

BOLT

3шт.

5

01643-31232

WASHER

3шт.

6

01010-81225

BOLT

2шт.

7

01643-31232

WASHER

2шт.

8

425-54-41260

COVER, R.H.

1шт.

9

01010-81235

BOLT

3шт.

10

01643-31232

WASHER

3шт.

11

01010-81225

BOLT

2шт.

12

01643-31232

WASHER

2шт.

13

23S-54-27530

SEAL

2шт.

14

425-54-41540

SEAL

2шт.

15

425-54-41750

PLATE, L.H.

1шт.

16

01010-81225

BOLT

2шт.

17

01643-31232

WASHER

2шт.

18

425-54-41760

PLATE, R.H.

1шт.

19

01010-81225

BOLT

2шт.

20

01643-31232

WASHER

2шт.

21

425-54-41890

BRACKET, L.H.

1шт.

22

01010-81225

BOLT

4шт.

23

01643-31232

WASHER

4шт.

24

01643-30823

WASHER

2шт.

25

04050-12015

PIN, COTTER

1шт.

26

425-54-41880

BRACKET, R.H.

1шт.

27

01010-81225

BOLT

4шт.

28

01643-31232

WASHER

4шт.

29

01643-30823

WASHER

2шт.

30

04050-12015

PIN, COTTER

1шт.

31

425-03-43250

GUARD

1шт.

32

01010-D1030

BOLT

6шт.

33

01643-71032

WASHER

6шт.

34

SPRING, GAS ( SEE FIG. M4110-06A0 )

-1шт.

Выбрано товаров: 34
