Запчасти Komatsu WA500-6R ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ)(№-) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

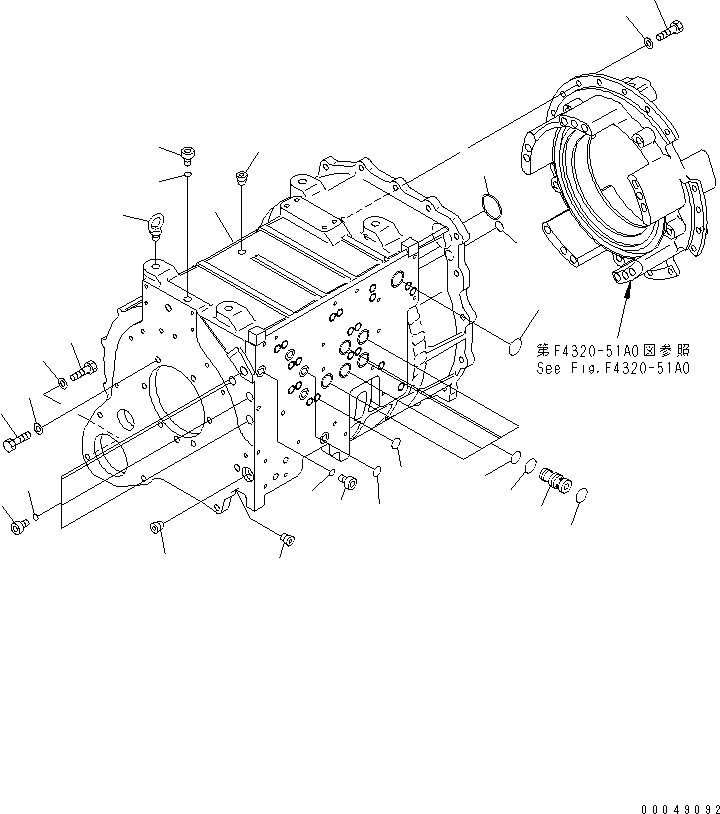

Схема запчастей Komatsu WA500-6R - ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ)(№-) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

Артикул

Название

Примечание

Количество

|$2

425-15-31001

TRANSMISSION ASS'Y

SN: 60005-UP

1шт.

|$3

0

TRANSMISSION ASS'Y

SN: 60001-60004

1шт.

|$4

425-15-31011

TRANSMISSION ASS'Y,(WITH LOCK-UP)

SN: 60005-UP

1шт.

|$5

0

TRANSMISSION ASS'Y,(WITH LOCK-UP)

SN: 60001-60004

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-68A0.

-1шт.

1

425-15-31113

CASE

SN: 60001-UP

1шт.

2

07043-70211

PLUG

SN: 60001-UP

1шт.

3

07043-70415

PLUG

SN: 60001-UP

1шт.

4

07043-70312

PLUG

SN: 60001-UP

1шт.

5

720-2M-11550

PLUG

SN: 60001-UP

6шт.

6

07002-62034

O-RING (K2)

SN: 60001-UP

6шт.

7

01010-81240

BOLT

SN: 60001-UP

18шт.

8

01643-31232

WASHER

SN: 60001-UP

18шт.

9

01010-81250

BOLT

SN: 60001-UP

6шт.

10

01643-31232

WASHER

SN: 60001-UP

6шт.

11

425-15-31321

SLEEVE

SN: 60001-UP

5шт.

12

07000-72021

O-RING (K2)

SN: 60001-UP

5шт.

13

07000-72018

O-RING (K2)

SN: 60001-UP

5шт.

14

07000-73038

O-RING (K2)

SN: 60001-UP

5шт.

15

07000-72015

O-RING (K2)

SN: 60001-UP

20шт.

16

07000-73042

O-RING (K2)

SN: 60001-UP

1шт.

17

07000-72022

O-RING (K2)

SN: 60001-UP

4шт.

18

04530-12438

BOLT

SN: 60001-UP

2шт.

19

07000-72055

O-RING (K2)

SN: 60001-UP

1шт.

20

07000-72020

O-RING (K2)

SN: 60001-UP

1шт.

21

01010-81240

BOLT

SN: 60001-UP

4шт.

22

01643-31232

WASHER

SN: 60001-UP

4шт.

Выбрано товаров: 27
