T/C И T/M КРЕПЛЕНИЕ

Запчасти Komatsu WA500-3H T/C И T/M КРЕПЛЕНИЕ F ТРАНСМИССИЯ

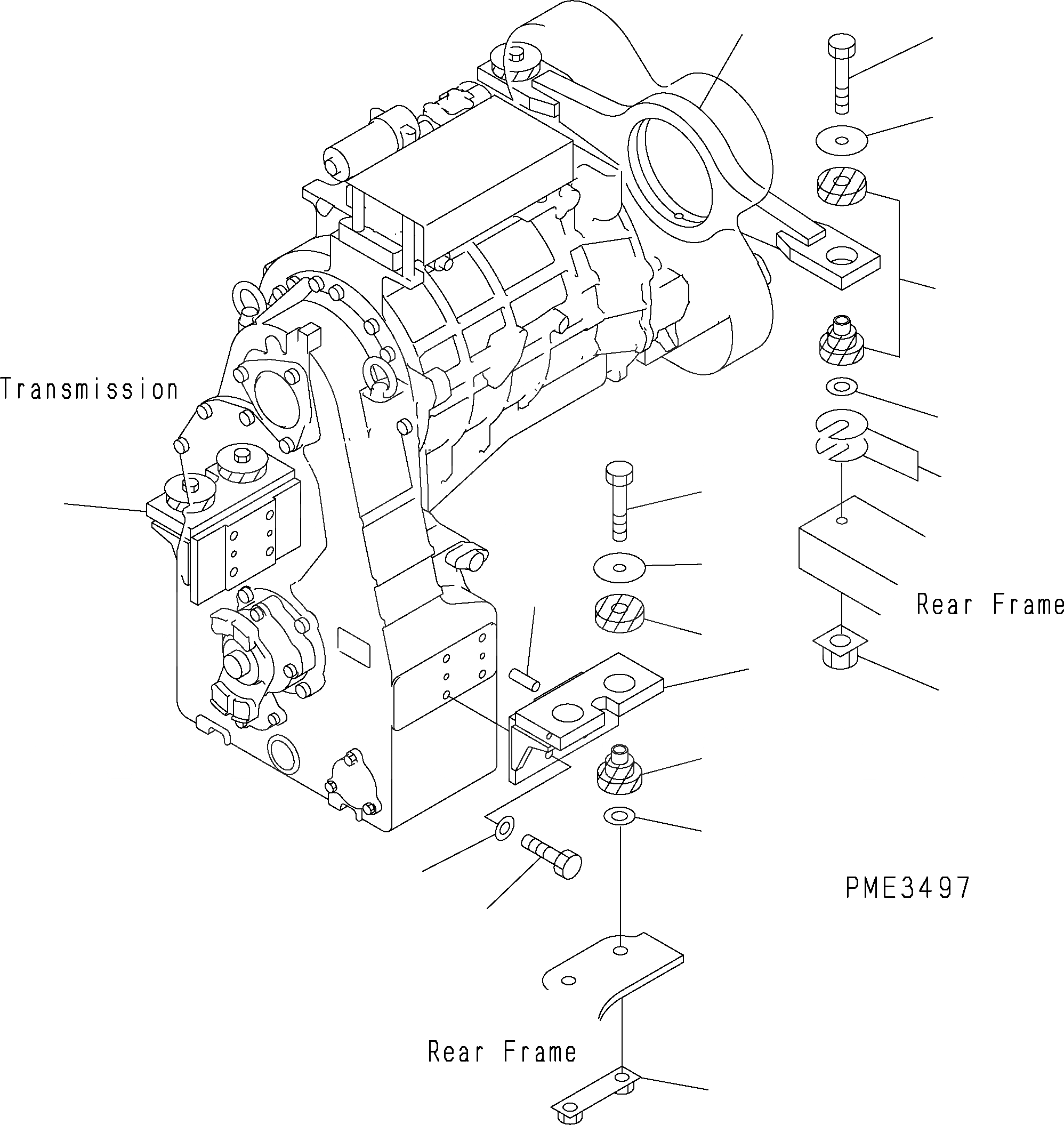

Схема запчастей Komatsu WA500-3H - T/C И T/M КРЕПЛЕНИЕ F ТРАНСМИССИЯ
1
3
4
2
12
10
16
5
11
8
9
5
13
9
14
7
6
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

425-14-11121

TRUNNION

SN: H20051-UP

1шт.

2

418-01-11112

CUSHION ASSEMBLY

SN: H20051-UP

2шт.

3

01011-62230

BOLT

SN: H20051-UP

2шт.

4

419-01-11162

WASHER

SN: H20051-UP

4шт.

5

425-14-11132

BRACKET

SN: H20051-UP

2шт.

6

01010-61650

BOLT

SN: H20051-UP

8шт.

7

01643-31645

WASHER

SN: H20051-UP

8шт.

8

04020-01228

PIN, DOWEL

SN: H20051-UP

4шт.

9

418-01-11112

CUSHION ASSEMBLY

SN: H20051-UP

4шт.

10

01011-62230

BOLT

SN: H20051-UP

4шт.

11

419-01-11162

WASHER

SN: H20051-UP

4шт.

12

419-01-11162

WASHER

SN: H20051-UP

2шт.

13

425-01-11250

PLATE

SN: H20051-UP

2шт.

14

419-01-11162

WASHER

SN: H20051-UP

4шт.

15

425-14-11160

PLATE

SN: H20051-UP

2шт.

16

421-14-11170

SHIM, 0.5MM

SN: H20051-UP

16шт.

Выбрано товаров: 16
