Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA500-3 S/N 50001-UP
/
ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
/

ТРАНСМИССИЯ (СТОЯНОЧНЫЙ ТОРМОЗ)

Запчасти Komatsu WA500-3 ТРАНСМИССИЯ (СТОЯНОЧНЫЙ ТОРМОЗ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

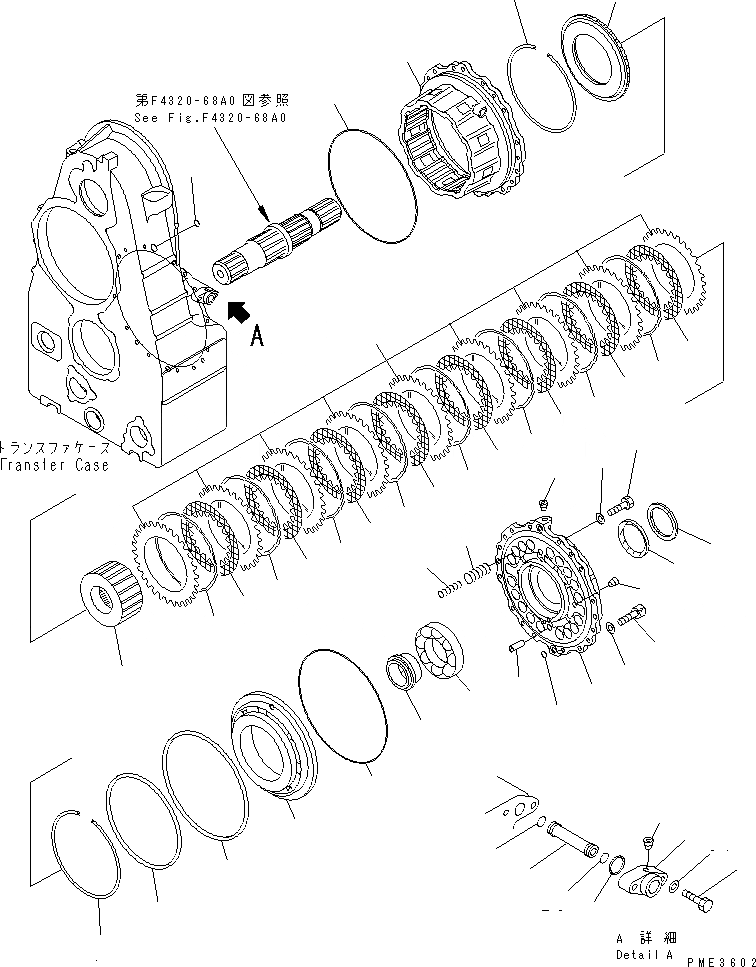

Схема запчастей Komatsu WA500-3 - ТРАНСМИССИЯ (СТОЯНОЧНЫЙ ТОРМОЗ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
3
3
3
3
3
3
3
4
5
6
6
6
6
6
6
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34

№

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

425-15-21003

TRANSMISSION ASS'Y

SN: 50752-UP

1шт.

|1

425-15-21002

TRANSMISSION ASS'Y

SN: 50435-50751

1шт.

|1

425-15-21001

TRANSMISSION ASS'Y

SN: 50001-50434

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-70A0.

-1шт.

|1

425-32-02500

PARKING BRAKE ASS'Y

SN: 50001-UP

1шт.

1

425-32-28690

DRUM

SN: 50001-UP

1шт.

2

425-32-28321

DRUM

SN: 50001-UP

1шт.

3

425-32-22670

DISC

SN: 50001-UP

8шт.

4

425-32-22680

PLATE

SN: 50001-UP

9шт.

5

425-32-27250

PLATE,END

SN: 50001-UP

1шт.

6

425-32-28720

SPRING

SN: 50001-UP

8шт.

7

425-32-22720

RING,SNAP

SN: 50001-UP

2шт.

8

425-32-28341

PISTON

SN: 50001-UP

1шт.

9

232-15-19220

RING,SEAL (K2)

SN: 50001-UP

1шт.

10

232-15-19230

RING,SEAL (K2)

SN: 50001-UP

1шт.

11

425-32-28331

HOUSING

SN: 50001-UP

1шт.

12

07000-75365

O-RING (K2)

SN: 50001-UP

2шт.

13

07000-72021

O-RING (K2)

SN: 50001-UP

2шт.

14

01252-41245

BOLT

SN: 50001-UP

4шт.

15

01643-31232

WASHER

SN: 50001-UP

4шт.

16

714-07-18611

SPRING,OUTER

SN: 50001-UP

18шт.

17

714-07-18621

SPRING,INNER

SN: 50001-UP

18шт.

18

426-32-28730

PIN

SN: 50001-UP

2шт.

19

06033-00219

BEARING

SN: 50001-UP

1шт.

20

425-15-23830

SPACER

SN: 50001-UP

1шт.

21

07012-10095

SEAL,OIL (K2)

SN: 50001-UP

1шт.

22

425-15-28710

SEAL,DUST (K2)

SN: 50001-UP

1шт.

23

07043-A0312

PLUG

SN: 50001-UP

2шт.

24

07043-A0312

PLUG

SN: 50001-UP

2шт.

25

426-32-28740

SLEEVE

SN: 50001-UP

1шт.

26

07000-72018

O-RING (K2)

SN: 50001-UP

2шт.

27

425-32-23750

FLANGE

SN: 50001-UP

1шт.

28

07000-73028

O-RING (K2)

SN: 50001-UP

1шт.

29

07043-70108

PLUG

SN: 50001-UP

1шт.

30

01010-81045

BOLT

SN: 50001-UP

2шт.

31

01643-31032

WASHER

SN: 50001-UP

2шт.

32

01010-81255

BOLT

SN: 50001-UP

12шт.

33

01643-31232

WASHER

SN: 50001-UP

12шт.

34

07000-72021

O-RING (K2)

SN: 50001-UP

2шт.

Выбрано товаров: 40
