WA500-1L SUPPLEMENT S/N 10420-UP & A10411-A20853
/
УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
/

ГИДРОЛИНИЯ ИЗ БАКА В НАСОСS & РУЛЕВ. УПРАВЛЕНИЕ ЗАПРАШИВАЮЩ. КЛАПАН

Запчасти Komatsu WA500-1L SUPPLEMENT ГИДРОЛИНИЯ ИЗ БАКА В НАСОСS & РУЛЕВ. УПРАВЛЕНИЕ ЗАПРАШИВАЮЩ. КЛАПАН УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

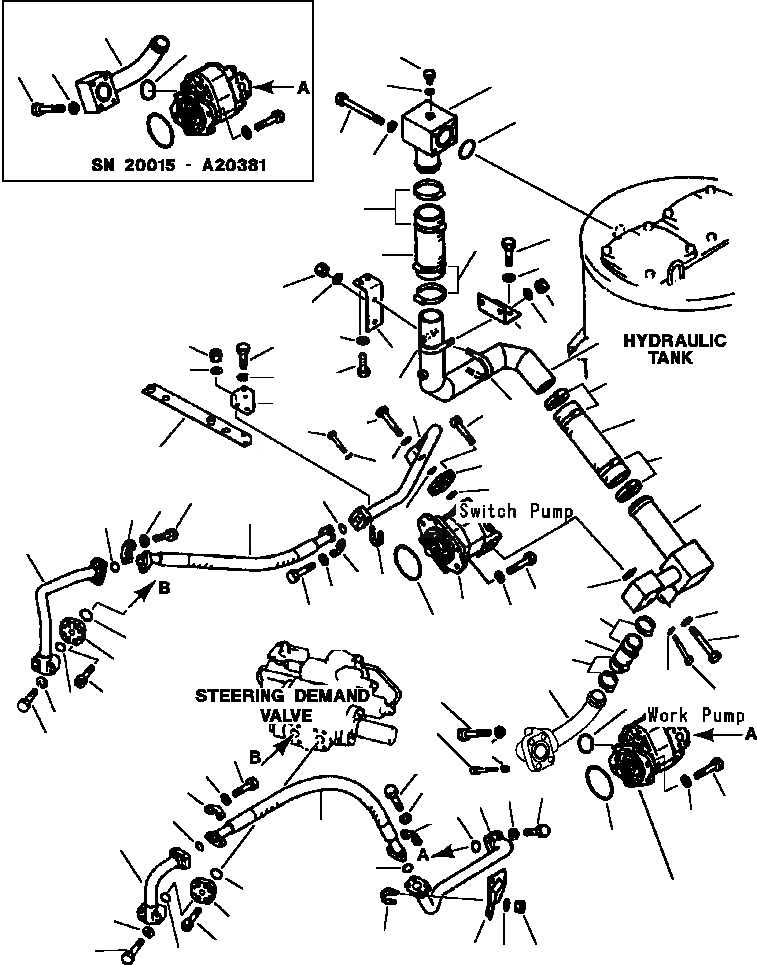

Схема запчастей Komatsu WA500-1L SUPPLEMENT - ГИДРОЛИНИЯ ИЗ БАКА В НАСОСS & РУЛЕВ. УПРАВЛЕНИЕ ЗАПРАШИВАЮЩ. КЛАПАН УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
13
34
44
14
43
2
45
16
40
42
15
41
34
42
1
3
41
40
45
43
44
35
58
34
54
24
4
14
37
36
57
60
59
5
17A
6
14
9
48
9
7
49
51
51
52
52
49
46
59
55
8
47
60
56
9
48
50
23
50
7
26
62
53
9
21
27
22
36
37
10
35
32
25
38
37
19
17
16
36
20
12
18
15
11
12
16
13
15
61
61
16
36
37
35
30
31
28
19
29
3
5
20
33
39
18
34
58

№

Артикул

Название

Примечание

Количество

1

425-82-13481

TUBE, HYDRAULIC TANK TO PUMPS

1шт.

2

07040-10607

PLUG

1шт.

3

07002-00823

O-RING

1шт.

4

07000-12075

O-RING

1шт.

5

01011-51245

BOLT

4шт.

6

01643-31232

WASHER

4шт.

7

425-62-13580

HOSE, HYDRAULIC TANK TO PUMPS

2шт.

8

425-62-13571

TUBE, HYDRAULIC TANK TO PUMPS

1шт.

9

07281-01029

CLAMP

8шт.

10

425-62-13560

TUBE, HYDRAULIC TANK TO SWITCH & WORK PUMPS

1шт.

10

425-62-A1121

TUBE, HYDRAULIC TANK TO SWITCH & WORK PUMPS

1шт.

11

07260-04720

HOSE, HYDRAULIC TANK TO WORK PUMP

1шт.

12

07281-00709

CLAMP

8шт.

13

425-62-13590

TUBE, HYDRAULIC TANK TO WORK PUMP

1шт.

13

425-62-A1151

TUBE, HYDRAULIC TANK TO WORK PUMP

1шт.

14

07000-12060

O-RING

2шт.

15

01010-51285

BOLT, MOUNT TUBES TO SWITCH AND WORK PUMPS

8шт.

15

01010-51280

BOLT, MOUNT TUBES TO SWITCH AND WORK PUMPS

4шт.

16

01643-31232

WASHER

8шт.

17

705-12-40010

PUMP, SWITCH (SEE PG 05-016)

-29шт.

17

PUMP, SWITCH (SEE PG 06-002)

-29шт.

17A

705-12-40010

PUMP, WORK EQUIPMENT (SEE PG 06-002)

-29шт.

17A

PUMP, WORK EQUIPMENT (SEE PG 06-002)

-29шт.

18

07000-02130

O-RING

2шт.

19

01010-51645

BOLT, MOUNT WORK AND SWITCH

4шт.

20

01643-31645

WASHER

4шт.

21

421-62-11610

ADAPTER

2шт.

22

07000-13035

O-RING

1шт.

23

01252-31025

BOLT

4шт.

24

425-62-13392

TUBE, SWITCH PUMP TO STEERING DEMAND VALVE

1шт.

24

425-62-A1141

TUBE, SWITCH PUMP TO STEERING DEMAND VALVE

1шт.

25

07000-13030

O-RING

1шт.

26

01010-51055

BOLT, MOUNT TUBE TO SWITCH PUMP

4шт.

26

01010-51060

BOLT, MOUNT TUBE TO SWITCH PUMP

2шт.

27

01643-51032

WASHER

4шт.

28

425-62-13381

TUBE, WORK PUMP TO STEERING DEMAND VALVE

1шт.

28

425-62-A1131

TUBE, WORK PUMP TO STEERING DEMAND VALVE

1шт.

29

07000-13035

O-RING

1шт.

30

01010-51045

BOLT, MOUNT TUBE TO WORK PUMP

4шт.

31

01843-51032

WASHER

4шт.

32

07122-01007

HOSE, SWITCH PUMP TO STEERING DEMAND VALVE

1шт.

33

07089-01011

HOSE, WORK PUMP TO STEERING DEMAND VALVE

1шт.

34

07000-13032

O-RING

4шт.

35

07371-01049

FLANGE

8шт.

36

07372-21035

BOLT

18шт.

37

01643-51032

WASHER

18шт.

38

425-62-13812

TUBE, SWITCH PUMP TO STEERING DEMAND VALVE

1шт.

39

425-82-13821

TUBE, WORK PUMP TO STEERING DEMAND VALVE

1шт.

40

07000-13030

O-RING

2шт.

41

01010-51060

BOLT

8шт.

42

01643-51032

WASHER

8шт.

43

421-62-11610

ADAPTER

2шт.

44

07000-13035

O-RING

2шт.

45

01252-31025

BOLT

8шт.

46

425-82-13651

PLATE

1шт.

47

425-82-13511

PLATE

1шт.

48

01010-51230

BOLT

4шт.

49

01643-31232

WASHER

4шт.

50

07283-37671

CLIP

2шт.

51

01599-01011

NUT

4шт.

52

01643-31032

WASHER

4шт.

53

425-62-13921

BRACKET

1шт.

54

425-62-13911

PLATE

1шт.

55

01010-51230

BOLT

2шт.

56

01643-31232

WASHER

2шт.

57

425-62-13892

BRACKET

1шт.

58

07283-33450

CLIP

2шт.

59

01599-01011

NUT

4шт.

60

01643-31032

WASHER

4шт.

61

01010-51235

BOLT, MOUNT TUBES TO SWITCH AND WORK PUMPS

4шт.

62

01010-51230

BOLT, MOUNT TUBE TO SWITCH PUMP

2шт.

|$76

-1шт.

|$72

F1 - USED ON MACHINES S/N A20381 AND DOWN.

-1шт.

|$77

-1шт.

|$78

-1шт.

|$75

F2 - USED ON MACHINES S/N A20382 AND UP.

-1шт.

|$79

-1шт.

Выбрано товаров: 77
