WA500-1L SUPPLEMENT S/N 10420-UP & A10411-A20853
/
РАМА, ЧАСТИ КОРПУСА & SUPERSTRUCTURE
/

ПЕРЕДН. РАМА

Запчасти Komatsu WA500-1L SUPPLEMENT ПЕРЕДН. РАМА РАМА, ЧАСТИ КОРПУСА & SUPERSTRUCTURE

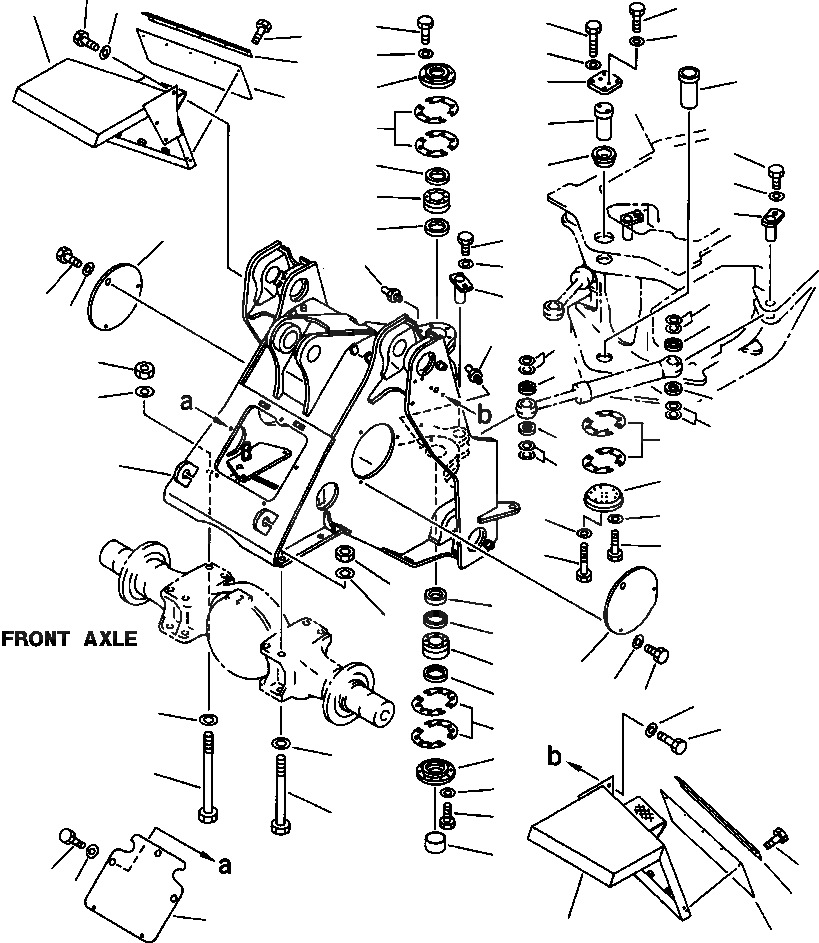

Схема запчастей Komatsu WA500-1L SUPPLEMENT - ПЕРЕДН. РАМА РАМА, ЧАСТИ КОРПУСА & SUPERSTRUCTURE
46
47
45
12
13
7
14
50
14
8
49
11
24
5
48
10
6
34
4
9
35
3
33
4
37
34
2
35
33
32
38
39
31
15
32
43
31
42
31
32
26
31
1
25
30
28
29
27
43
18
42
17
16
37
39
17
38
47
42
46
21
42
20
40
23
41
22
19
50
38
39
49
36
44
48
32

№

Артикул

Название

Примечание

Количество

1

425-46-11200

FRAME, FRONT

1шт.

2

07020-00000

FITTING, GREASE

1шт.

3

425-46-11310

BEARING

1шт.

4

425-46-11280

SEAL, DUST

2шт.

5

425-46-11240

RETAINER, CENTER HINGE (UPPER)

1шт.

6

425-46-11250

SHIM, 0.1mm

8шт.

6

425-46-11260

SHIM, 0.5mm

8шт.

7

01010-51445

BOLT, MOUNT CENTER HINGE RETAINER (UPPER)

6шт.

8

01643-31445

WASHER

6шт.

9

425-46-11230

BUSHING

1шт.

10

425-46-11220

PIN, CENTER HINGE (UPPER)

1шт.

11

425-46-11210

PLATE

1шт.

12

01010-31450

BOLT

2шт.

13

01010-31465

BOLT

4шт.

14

01643-31445

WASHER

-1шт.

15

07020-00000

FITTING, GREASE

1шт.

16

425-46-11560

BEARING

1шт.

17

425-46-11510

SEAL, DUST

2шт.

18

425-46-11420

BUSHING

1шт.

19

425-46-11430

BUSHING

1шт.

20

425-46-11460

RETAINER, CENTER HINGE (LOWER)

1шт.

21

425-46-11470

SHIM, 0.1mm

8шт.

22

01010-31445

BOLT, MOUNT CENTER HINGE RETAINER (LOWER)

10шт.

23

01643-31445

WASHER

10шт.

24

425-46-11410

PIN, CENTER HINGE (LOWER)

1шт.

25

425-46-11520

RETAINER

1шт.

26

425-46-11530

SHIM, 0.1mm

8шт.

26

425-46-11540

SHIM, 0.5mm

12шт.

27

01010-31880

BOLT

4шт.

28

01643-31845

WASHER

4шт.

29

01010-31650

BOLT

6шт.

30

01643-31645

WASHER

6шт.

31

416-09-1110

SEAL, DUST

8шт.

32

425-46-12310

SHIM, 0.1mm

16шт.

33

425-46-12120

PIN, MOUNT STEERING CYLINDER

4шт.

34

01010-51225

BOLT

4шт.

35

175-54-34170

WASHER

4шт.

36

425-46-11131

COVER, FRONT ACCESS

1шт.

37

425-46-11140

COVER, SIDE ACCESS

2шт.

38

01010-51225

BOLT, MOUNT ACCESS COVERS

11шт.

39

01643-31232

WASHER

11шт.

40

425-09-11170

BOLT, FRONT AXLE MOUNTING

4шт.

41

425-09-11170

BOLT, FRONT AXLE MOUNTING

4шт.

42

426-46-11711

WASHER, MOUNT FRONT AXLE

16шт.

43

01550-03629

NUT, MOUNT FRONT AXLE

8шт.

44

425-54-14120

FENDER, LH FRONT

1шт.

45

425-54-14110

FENDER, RH FRONT

1шт.

44

425-54-14121

FENDER, LH FRONT

1шт.

45

425-54-14111

FENDER, RH FRONT

1шт.

46

01010-51225

BOLT, MOUNT FENDERS

6шт.

47

01643-31232

WASHER, MOUNT FENDERS

6шт.

48

425-54-14230

PLATE

2шт.

49

425-54-14220

RUBBER FLAP

2шт.

50

01010-31025

BOLT, MOUNT RUBBER FLAP

8шт.

|$59

-1шт.

|$55

F1 - USED ON MACHINES S/N 20051 - A20130.

-1шт.

|$60

-1шт.

|$61

-1шт.

|$58

F2 - USED ON MACHINES S/N A20131 AND UP.

-1шт.

|$62

-1шт.
