Запчасти Komatsu WA500-1 КОРПУС ТРАНСМИССИИ(№(9)-) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

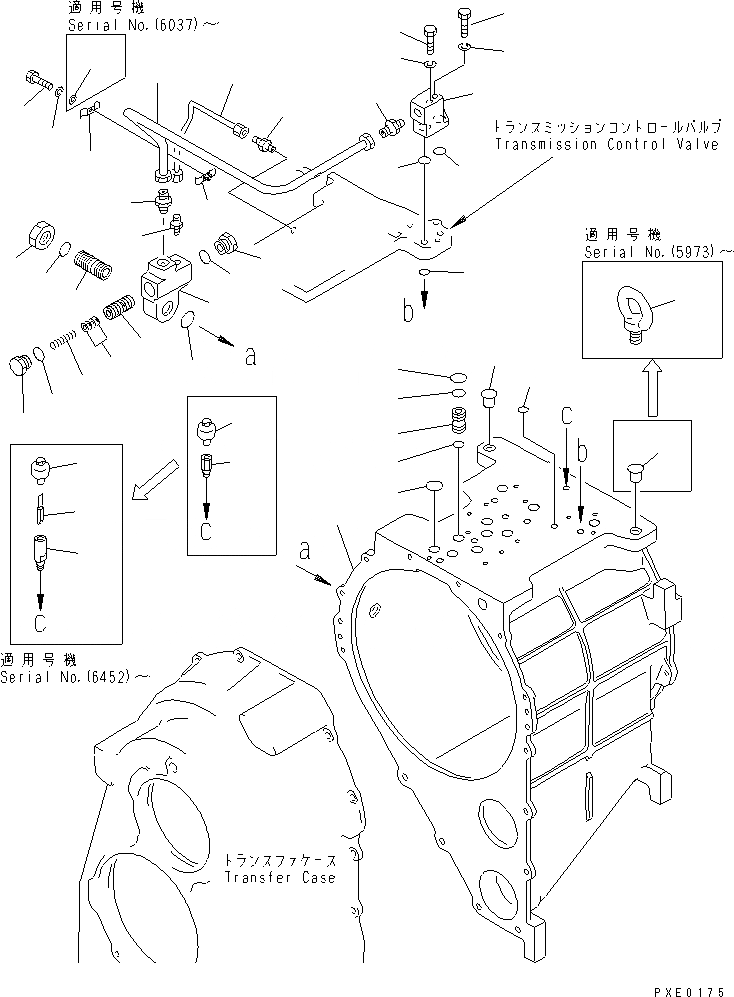

Схема запчастей Komatsu WA500-1 - КОРПУС ТРАНСМИССИИ(№(9)-) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
23
23
24
25
26
26
27
28
28
29
30
31
32
33
34
34
35
36
37

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TORQUE CONVERTER SERIAL NO.

-1шт.

|$1

425-15-01000

TORQFLOW ASS'Y

SN: 10001-(1744)

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2301 TO 2524.

-1шт.

|$$4

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$4

425-15-00011

TRANSMISSION ASS'Y

SN: 20001-UP

1шт.

|$5

425-15-00020

TRANSMISSION ASS'Y

SN: (2987)-19999

1шт.

|$$7

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2501 TO 2524.

-1шт.

1

425-15-11110

CASE

SN: 10001-UP

1шт.

2

425-15-11310

SLEEVE

SN: 10001-UP

6шт.

3

07000-72021

O-RING (K2)

SN: 10001-UP

6шт.

4

170-09-17130

O-RING (K2)

SN: 10001-UP

6шт.

5

07000-73030

O-RING (K2)

SN: 10001-UP

10шт.

6

07000-72018

O-RING (K2)

SN: 10001-UP

6шт.

7

07000-72021

O-RING (K2)

SN: 10001-UP

1шт.

8

04530-02438

BOLT,EYE

SN: (5973)-UP

1шт.

8

07048-02216

PLUG

SN: (5941)-(5972)

1шт.

9

07048-02216

PLUG

SN: (5941)-UP

1шт.

10

425-15-14110

BODY,VALVE

SN: 10001-UP

1шт.

11

425-15-14330

VALVE

SN: 10001-UP

1шт.

12

425-15-14240

SHIM, 0.5MM

SN: 10001-UP

10шт.

13

145-14-12790

SPRING, (L= 59.0)

SN: 10001-UP

1шт.

14

425-15-14220

PLUG

SN: 10001-UP

2шт.

15

07002-03034

O-RING (K2)

SN: 10001-UP

2шт.

16

425-15-14212

BOLT

SN: 10001-UP

1шт.

17

07000-73025

O-RING (K2)

SN: 10001-UP

1шт.

18

07002-03634

O-RING (K2)

SN: 10001-UP

1шт.

19

01583-13018

NUT

SN: 10001-UP

1шт.

20

425-15-14270

TUBE

SN: 10001-UP

1шт.

21

07213-51826

CONNECTOR

SN: 10001-UP

2шт.

22

425-15-14230

BLOCK

SN: 10001-UP

1шт.

23

07000-72021

O-RING (K2)

SN: 10001-UP

2шт.

24

01011-51020

BOLT

SN: 10001-UP

1шт.

25

01010-51055

BOLT

SN: 10001-UP

1шт.

26

01602-21030

WASHER,SPRING

SN: 10001-UP

2шт.

27

425-15-14370

TUBE

SN: 10001-UP

1шт.

28

07238-10210

CONNECTOR

SN: 10001-UP

2шт.

29

425-15-14250

CLAMP

SN: 10001-UP

1шт.

30

425-15-14260

CLAMP

SN: 10001-UP

1шт.

31

01010-50616

BOLT

SN: 10001-UP

1шт.

32

01602-20619

WASHER,SPRING

SN: 10001-UP

1шт.

33

01643-30623

WASHER

SN: (6037)-UP

1шт.

34

07030-00252

BREATHER

SN: 10001-UP

1шт.

35

170-21-11190

NIPPLE

SN: 10001-(6451)

1шт.

36

124-15-41690

PIN

SN: (6452)-UP

1шт.

37

124-15-41680

BOSS

SN: (6452)-UP

1шт.

Выбрано товаров: 45
