Запчасти Komatsu WA480-6 ПЕРЕДНИЙ МОСТ (ДИФФЕРЕНЦ.¤ /)(№8-9) СИЛОВАЯ ПЕРЕДАЧА

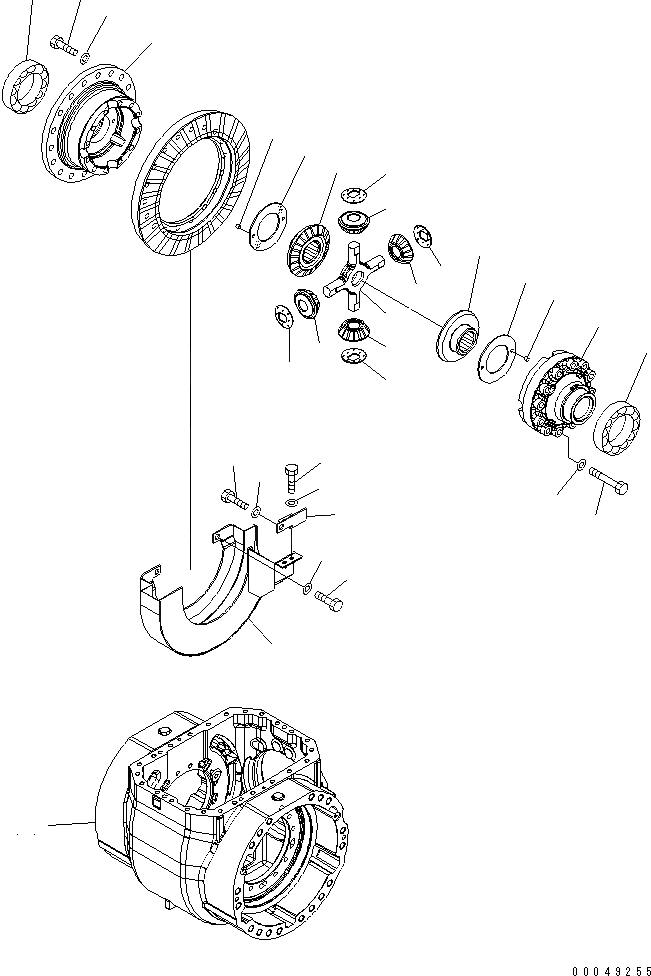

Схема запчастей Komatsu WA480-6 - ПЕРЕДНИЙ МОСТ (ДИФФЕРЕНЦ.¤ /)(№8-9) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
5
6
6
7
7
7
7
8
9
9
10
10
10
10
11
12
13
13
14
15
16
17
17
18
18
19
20

Артикул

Название

Примечание

Количество

|$1

421-22-30121

AXLE ASS'Y,FRONT

SN: 85001-90000

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4400-51B0 TO F4400-57B0.

-1шт.

|$3

421-22-31020

DIFFERENTIAL ASS'Y

SN: 85001-90000

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4400-53B0 TO F4400-55B0.

-1шт.

|$6

421-22-31502

CASE ASS'Y

SN: 85001-90000

1шт.

1

421-22-31511

CASE,FLANGE

SN: 85001-90000

1шт.

2

421-22-31521

CASE,PLANE

SN: 85001-90000

1шт.

3

01011-61420

BOLT

SN: 85001-90000

12шт.

4

01643-31445

WASHER

SN: 85001-90000

12шт.

5

175-21-12180

PIN

SN: 85001-@

4шт.

6

421-22-31461

GEAR

SN: 85001-90000

2шт.

7

421-22-27310

GEAR

SN: 85001-90000

4шт.

8

421-22-31480

SHAFT

SN: 85001-90000

1шт.

9

425-22-11531

WASHER

SN: 85001-90000

2шт.

10

56B-22-11580

WASHER

SN: 85001-90000

4шт.

11

01010-61645

BOLT

SN: 85001-90000

18шт.

12

01643-31645

WASHER

SN: 85001-90000

18шт.

13

421-22-11860

BEARING

SN: 85001-90000

2шт.

14

421-22-33310

HOUSING

SN: 85001-90000

1шт.

15

421-22-31951

COVER,GEAR

SN: 85001-90000

1шт.

16

421-22-31960

BRACKET

SN: 85001-90000

1шт.

17

01010-61430

BOLT

SN: 85001-90000

3шт.

18

01643-31445

WASHER

SN: 85001-90000

3шт.

19

01010-61025

BOLT

SN: 85001-90000

2шт.

20

01643-31032

WASHER

SN: 85001-90000

2шт.

Выбрано товаров: 25
