WA480-5 S/N WA480H50051 - Up
/
РАМА
/

ЗАДН. РАМА

Запчасти Komatsu WA480-5 ЗАДН. РАМА РАМА

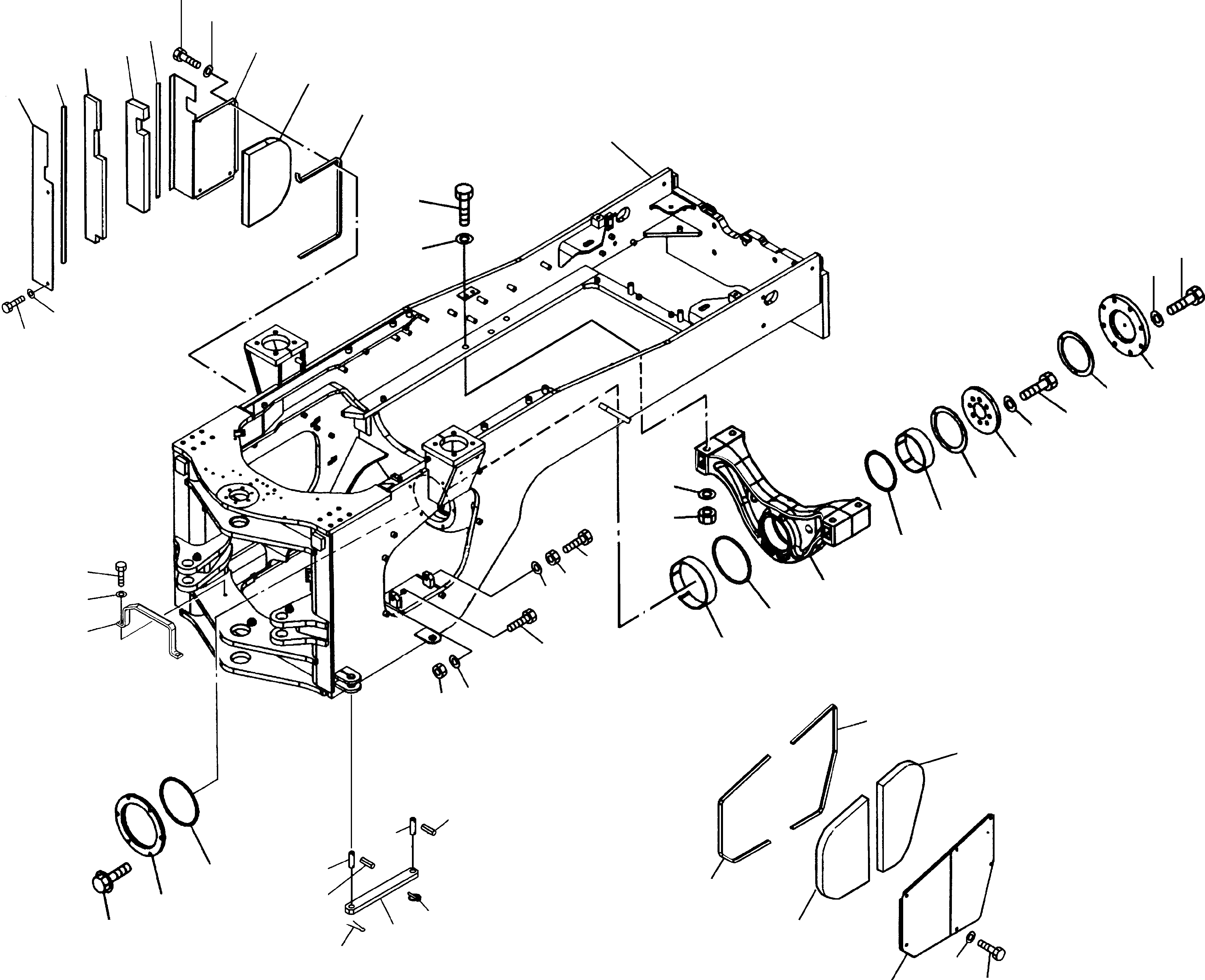

Схема запчастей Komatsu WA480-5 - ЗАДН. РАМА РАМА
14
15
23
24
20
25
26
21
27
22
1
41
34
42
33
15
14
35
31
34
33
32
42
31
43
29
30
5
3
7
28
6
4
40
2
5
36
6
7
16
19
10
9
9
39
17
10
37
12
38
18
8
11
15
14
13

№

Артикул

Название

Примечание

Количество

1

421-46-H2070

REAR FRAME

DeutschDesc: HINTERRAHMEN

1шт.

2

421-46-32160

PROTECTOR

DeutschDesc: SCHUTZ

1шт.

3

01010-81640

SCREW

DeutschDesc: SCHRAUBE

2шт.

4

01643-31645

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

2шт.

5

01016-52080

SCREW

DeutschDesc: SCHRAUBE

4шт.

6

01643-32060

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

4шт.

7

01580-12016

NUT

DeutschDesc: MUTTER

4шт.

8

421-46-12920

BAR

DeutschDesc: STAB

1шт.

9

421-46-12721

PIN

DeutschDesc: BOLZEN

2шт.

10

04025-01065

PEG

DeutschDesc: STIFT

1шт.

11

04050-10060

COTTER

DeutschDesc: SPLINT

1шт.

12

421-46-12740

ELECTRICAL PLUG

DeutschDesc: STECKER

1шт.

13

421-46-34142

COVER

DeutschDesc: DECKEL

1шт.

14

01010-81220

SCREW

DeutschDesc: SCHRAUBE

6шт.

15

01643-31232

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

8шт.

16

421-46-34341

GASKET

DeutschDesc: DICHTUNG

1шт.

17

424-46-34490

GASKET

DeutschDesc: DICHTUNG

1шт.

18

421-46-34321

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

19

421-46-34331

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

20

421-46-34261

COVER

DeutschDesc: DECKEL

1шт.

21

421-46-34280

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

22

421-46-34360

GASKET

DeutschDesc: DICHTUNG

1шт.

23

421-46-34370

GASKET

DeutschDesc: DICHTUNG

1шт.

24

421-46-34290

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

25

421-46-34311

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

26

424-54-14140

GASKET

DeutschDesc: DICHTUNG

2шт.

27

421-46-34271

SHEET

DeutschDesc: BLECH

1шт.

28

421-46-37110

CARRIER

DeutschDesc: TRAEGER

1шт.

29

421-46-37120

BUSHING

DeutschDesc: BUCHSE

1шт.

30

419-46-12480

GASKET

DeutschDesc: DICHTUNG

1шт.

31

421-46-37130

THRUST WASHER

DeutschDesc: ANLAUFSCHEIBE

2шт.

32

424-46-12221

PLATE

DeutschDesc: PLATTE

1шт.

33

01643-31645

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

16шт.

34

01010-61665

SCREW

DeutschDesc: SCHRAUBE

16шт.

35

424-46-12191

COVER

DeutschDesc: DECKEL

1шт.

36

421-46-37140

BUSHING

DeutschDesc: BUCHSE

1шт.

37

421-46-37150

DISC

DeutschDesc: SCHEIBE

1шт.

38

01435-01235

SCREW

DeutschDesc: SCHRAUBE

6шт.

39

421-46-37160

GASKET

DeutschDesc: DICHTUNG

1шт.

40

421-46-37170

GASKET

DeutschDesc: DICHTUNG

1шт.

41

01011-62790

SCREW

DeutschDesc: SCHRAUBE

4шт.

42

01643-32780

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

8шт.

43

01580-02722

NUT

DeutschDesc: MUTTER

4шт.

Выбрано товаров: 43
