WA470-7 S/N A47001-UP
/
СИСТЕМА ОХЛАЖДЕНИЯ
/

C- РАДИАТОР КОМПОНЕНТЫ

Запчасти Komatsu WA470-7 C- РАДИАТОР КОМПОНЕНТЫ СИСТЕМА ОХЛАЖДЕНИЯ

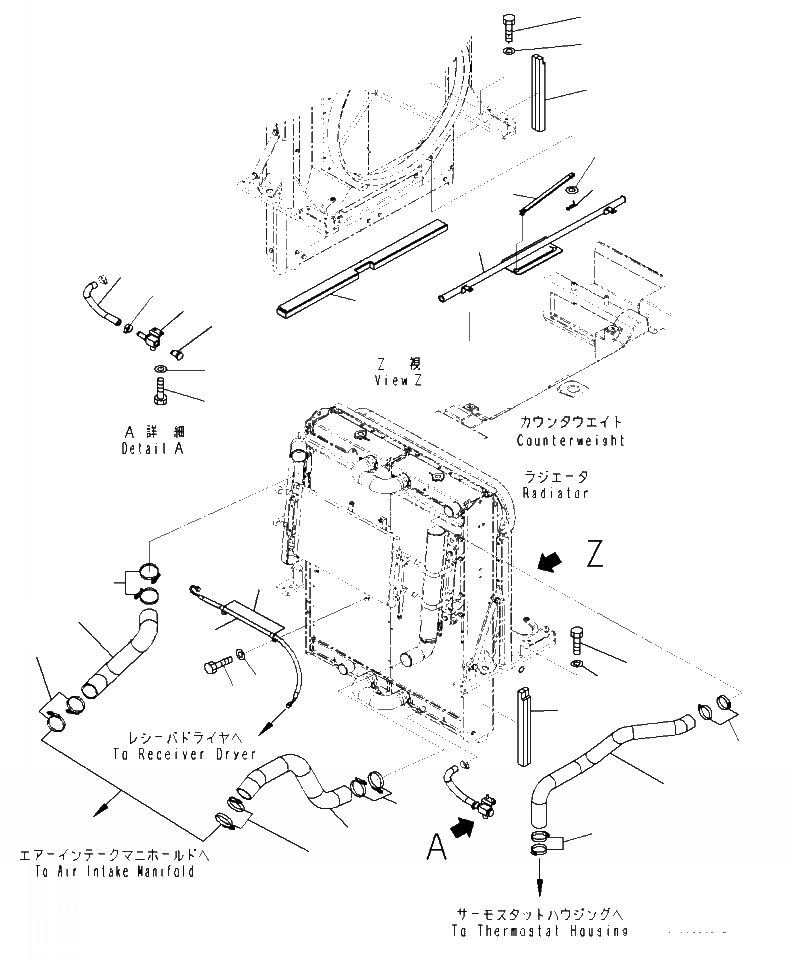

Схема запчастей Komatsu WA470-7 - C- РАДИАТОР КОМПОНЕНТЫ СИСТЕМА ОХЛАЖДЕНИЯ
5
3
2
18
23
22
4
21
20
9
6
8
7
5
19
17
14
13
14
14
14
12
11
10
16
15
16
1
11
10

№

Артикул

Название

Примечание

Количество

1

421-03-52510

STOPPER

1шт.

2

04052-21038

PIN, SNAP

1шт.

3

01640-21016

WASHER

1шт.

4

421-03-52370

SEAL

1шт.

5

421-03-52390

SEAL

2шт.

6

421-S62-5510

HOSE

1шт.

7

01010-81020

BOLT

2шт.

8

01643-31032

WASHER

2шт.

9

04434-51910

CLIP

2шт.

10

01010-81650

BOLT

6шт.

11

01643-31645

WASHER

6шт.

12

421-03-51550

HOSE

1шт.

13

421-03-51560

HOSE

1шт.

14

07299-00080

CLAMP

8шт.

15

421-03-51590

HOSE

1шт.

16

07289-00070

CLAMP

4шт.

17

421-03-51960

TUBE

1шт.

18

424-01-11110

PLUG

1шт.

19

07281-00359

CLAMP, HOSE

1шт.

20

01010-81025

BOLT

2шт.

21

01643-31032

WASHER

2шт.

22

HOSE (SEE FIG. C0110-001003 )

-1шт.

23

PIPE (SEE FIG. E0120-001004 )

-1шт.

Выбрано товаров: 23
