Запчасти Komatsu WA470-3 ЗАДНИЙ ДИФФЕРЕНЦИАЛ(№-) ВЕДУЩ. ВАЛ¤ ДИФФЕРЕНЦ. И КОЛЕСА

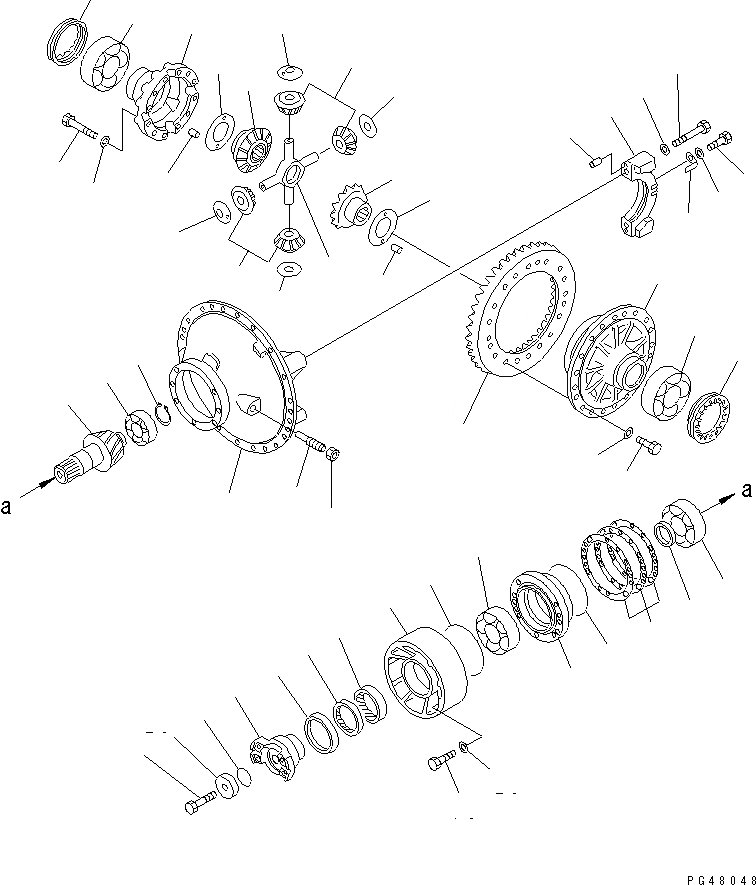

Схема запчастей Komatsu WA470-3 - ЗАДНИЙ ДИФФЕРЕНЦИАЛ(№-) ВЕДУЩ. ВАЛ¤ ДИФФЕРЕНЦ. И КОЛЕСА
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
32
33
34
35
36
36
37
37
37
37
38
38
39
39
40
41
42
43
44

Артикул

Название

Примечание

Количество

|$0

421-23-20000

AXLE ASS'Y,REAR

SN: 50001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.3201 TO 3231.

-1шт.

|$2

421-23-21000

DIFFERENTIAL ASS'Y,REAR

SN: 50001-UP

1шт.

|$3

421-22-21100

CARRIER ASS'Y

SN: 50001-UP

1шт.

1

0

CARRIER

SN: 50001-UP

1шт.

2

0

CAP

SN: 50001-UP

2шт.

3

423-22-11161

PIN,DOWEL

SN: 50001-UP

4шт.

4

01011-62440

BOLT

SN: 50001-UP

4шт.

5

01643-32460

WASHER

SN: 50001-UP

4шт.

|$9

421-22-21200

PINION ASS'Y

SN: 50001-UP

1шт.

6

0

PINION

SN: 50001-UP

1шт.

7

0

GEAR,BEVEL

SN: 50001-UP

1шт.

8

421-22-21850

BEARING

SN: 50001-UP

1шт.

9

04064-05020

RING,SNAP

SN: 50001-UP

1шт.

10

0

CAGE,BEARING

SN: 50001-UP

1шт.

11

421-22-11871

BEARING

SN: 50001-UP

2шт.

12

421-22-11341

SPACER

SN: 50001-UP

1шт.

13

07000-05180

O-RING

SN: 50001-UP

1шт.

14

421-22-11392

SHIM, 0.2MM

SN: 50001-UP

2шт.

14

421-22-11382

SHIM, 0.3MM

SN: 50001-UP

3шт.

14

421-22-11372

SHIM, 1.0MM

SN: 50001-UP

2шт.

15

421-23-21360

SUPPORT

SN: 50001-UP

1шт.

16

07012-00095

SEAL,OIL

SN: 50001-UP

1шт.

17

421-22-21760

SEAL,DUST

SN: 50001-UP

1шт.

18

07000-05175

O-RING

SN: 50001-UP

1шт.

19

01010-31455

BOLT

SN: 50001-UP

7шт.

20

01643-31445

WASHER

SN: 50001-UP

7шт.

21

421-23-21240

COUPLING

SN: 50001-UP

1шт.

22

421-22-21320

PROTECTOR

SN: 50001-UP

1шт.

23

421-22-11240

HOLDER

SN: 50001-UP

1шт.

24

07000-05055

O-RING

SN: 50001-UP

1шт.

25

01051-62420

BOLT

SN: 50001-UP

1шт.

|$32

0

CASE ASS'Y

SN: 50001-UP

1шт.

26

0

CASE

SN: 50001-UP

1шт.

27

0

CASE

SN: 50001-UP

1шт.

28

175-21-12180

PIN,DOWEL

SN: 50001-UP

4шт.

29

01011-61410

BOLT

SN: 50001-UP

12шт.

30

01643-31445

WASHER

SN: 50001-UP

12шт.

31

421-22-11461

GEAR,SIDE

SN: 50001-UP

2шт.

32

421-22-11681

WASHER

SN: 50001-UP

2шт.

33

01010-61645

BOLT

SN: 50001-UP

20шт.

34

01643-31645

WASHER

SN: 50001-UP

20шт.

35

421-22-11440

SHAFT

SN: 50001-UP

1шт.

36

421-22-11450

PINION

SN: 50001-UP

4шт.

37

421-22-11691

WASHER

SN: 50001-UP

4шт.

38

421-22-11860

BEARING

SN: 50001-UP

2шт.

39

421-22-11141

NUT

SN: 50001-UP

2шт.

40

421-22-11150

LOCK

SN: 50001-UP

2шт.

41

01010-31430

BOLT

SN: 50001-UP

2шт.

42

01643-31445

WASHER

SN: 50001-UP

2шт.

43

421-22-11180

BOLT

SN: 50001-UP

1шт.

44

01583-02414

NUT

SN: 50001-UP

1шт.

Выбрано товаров: 52
