Запчасти Komatsu WA420-DZ-3 ПОРУЧНИ И СТУПЕНИ ЛЕСТНИЦА(С КАБИНОЙ) [РАМА И ЧАСТИ КОРПУСА]

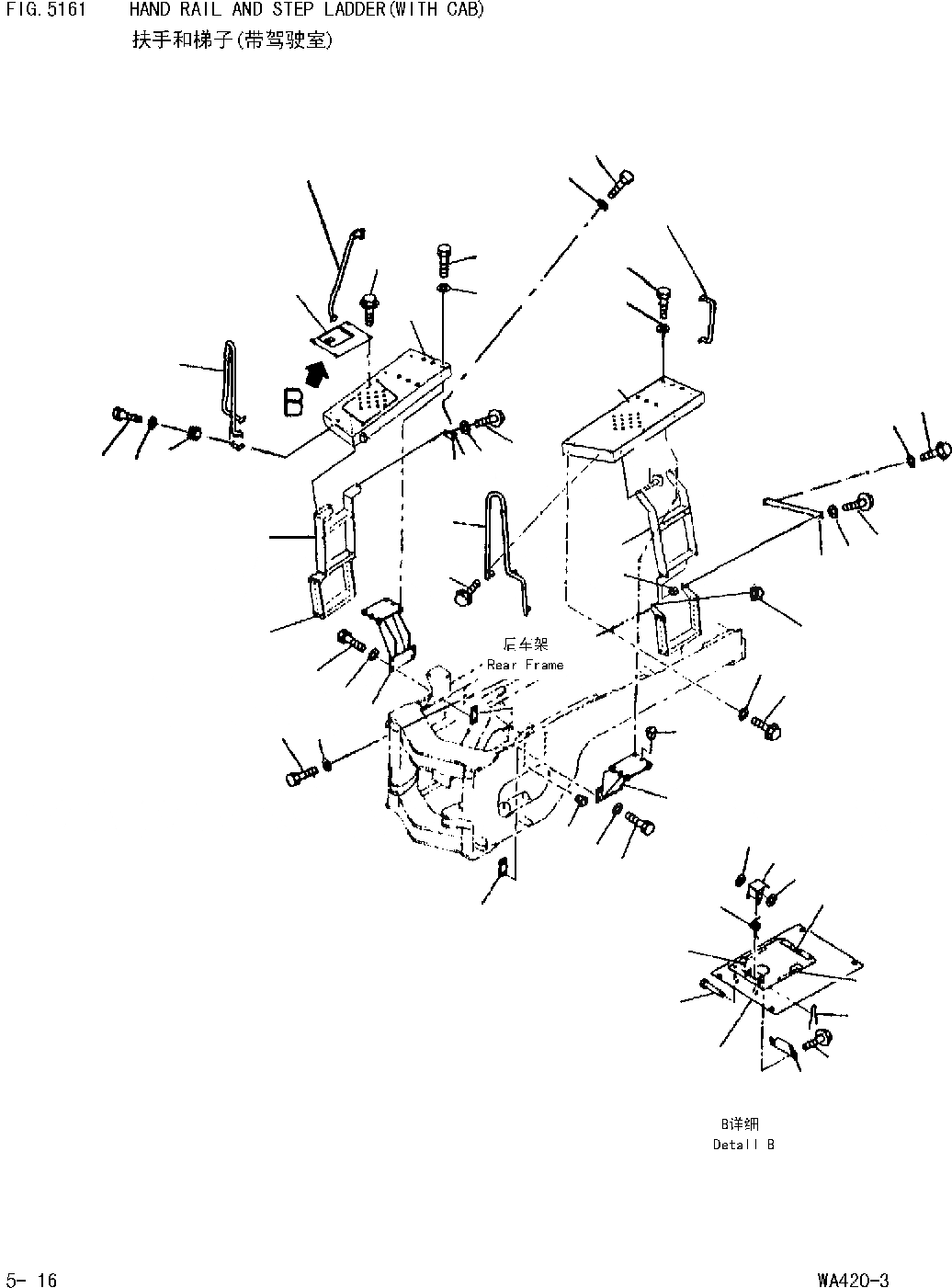

Схема запчастей Komatsu WA420-DZ-3 - ПОРУЧНИ И СТУПЕНИ ЛЕСТНИЦА(С КАБИНОЙ) [РАМА И ЧАСТИ КОРПУСА]
33
7
18
6
21
22
40
39
31
21
22
5
43
44
28
26
27
38
30
34
44
23
36
37
35
32
3
4
1
24
25
2
41
4
3
42
1
8
14
12
13
11
13
9
10
15
17
16
20
19
28
29
27
26
40
39
7
2

Артикул

Название

Примечание

Количество

1

421-54-18162

SUPPORT

Field_2: 10001-

2шт.

2

421-54-18170

PLATE

Field_2: 10001-

4шт.

3

01010-81665

BOLT

Field_2: 10001-

8шт.

4

01643-31645

WASHER

Field_2: 10001-

8шт.

5

424-54-24210

FLOOR,L.H

Field_2: 10001-

1шт.

|$6

423-54-24550

PLATE(WELDED)

Field_2: 10001-

3шт.

|$7

01580-01210

NUT(WELDED)

Field_2: 10001-

6шт.

6

424-54-24220

FLOOR,R.H

Field_2: 10001-

1шт.

7

423-54-24550

PLATE(WELDED)

Field_2: 10001-

3шт.

8

01580-01008

NUT(WELDED)

Field_2: 10001-

4шт.

9

01580-01210

NUT(WELDED)

Field_2: 10001-

6шт.

7

423-54-24660

COVER

Field_2: 10001-

1шт.

8

423-54-24530

COVER,INSPECTION(WELDED)

Field_2: 10001-

1шт.

9

416-09-12220

HINGE(WELDED)

Field_2: 10001-

1шт.

10

417-54-24470

CUSHION

Field_2: 10001-

2шт.

11

415-54-11610

LATCH

Field_2: 10001-

1шт.

12

415-54-11620

SPRING

Field_2: 10001-

1шт.

13

01643-30623

WASHER

Field_2: 10001-

2шт.

14

415-54-11630

PIN

Field_2: 10001-

1шт.

15

04050-12015

PIN,COTTER

Field_2: 10001-

1шт.

16

415-54-11640

PLATE

Field_2: 10001-

1шт.

17

01435-01220

BOLT

Field_2: 10001-

2шт.

18

01435-01016

BOLT

Field_2: 10001-

4шт.

19

01010-81265

BOLT

Field_2: 10001-

4шт.

20

01643-31232

WASHER

Field_2: 10001-

4шт.

21

01010-82450

BOLT

Field_2: 10001-

4шт.

22

01643-31460

WASHER

Field_2: 10001-

4шт.

23

421-54-24410

STEP

Field_2: 10001-

2шт.

24

01435-01230

BOLT

Field_2: 10001-

4шт.

25

01643-31232

WASHER

Field_2: 10001-

4шт.

26

01435-01240

BOLT

Field_2: 10001-

4шт.

27

01643-31232

WASHER

Field_2: 10001-

4шт.

28

01580-11210

NUT

Field_2: 10001-

8шт.

29

424-54-24230

PLATE

Field_2: 10001-

1шт.

30

424-54-25210

HAND RAIL,L.H

Field_2: 10001-

1шт.

31

424-54-25230

HAND RAIL,L.H

Field_2: 10001-

1шт.

32

424-54-25220

HAND RAIL,R.H

Field_2: 10001-

1шт.

33

424-54-25240

HAND RAIL,R.H

Field_2: 10001-

1шт.

34

01435-01225

BOLT

Field_2: 10001-

10шт.

35

01435-01235

BOLT

Field_2: 10001-

2шт.

36

01580-11210

NUT

Field_2: 10001-

2шт.

37

01643-31232

WASHER

Field_2: 10001-

4шт.

38

424-54-24241

PLATE

Field_2: 10001-

1шт.

39

01435-01230

BOLT

Field_2: 10001-

2шт.

40

01643-31232

WASHER

Field_2: 10001-

2шт.

41

07049-03038

PLUG

Field_2: 10001-

8шт.

42

07049-02430

PLUG

Field_2: 10001-

8шт.

Выбрано товаров: 47
