Komatsu
/
Погрузчики фронтальные
/
WA420-1LC S/N A25001-UP
/
РАМА, ЧАСТИ КОРПУСА & SUPERSTRUCTURE
/

FIG NO. ПОЛ СУППОРТ

Запчасти Komatsu WA420-1LC FIG NO. ПОЛ СУППОРТ РАМА, ЧАСТИ КОРПУСА & SUPERSTRUCTURE

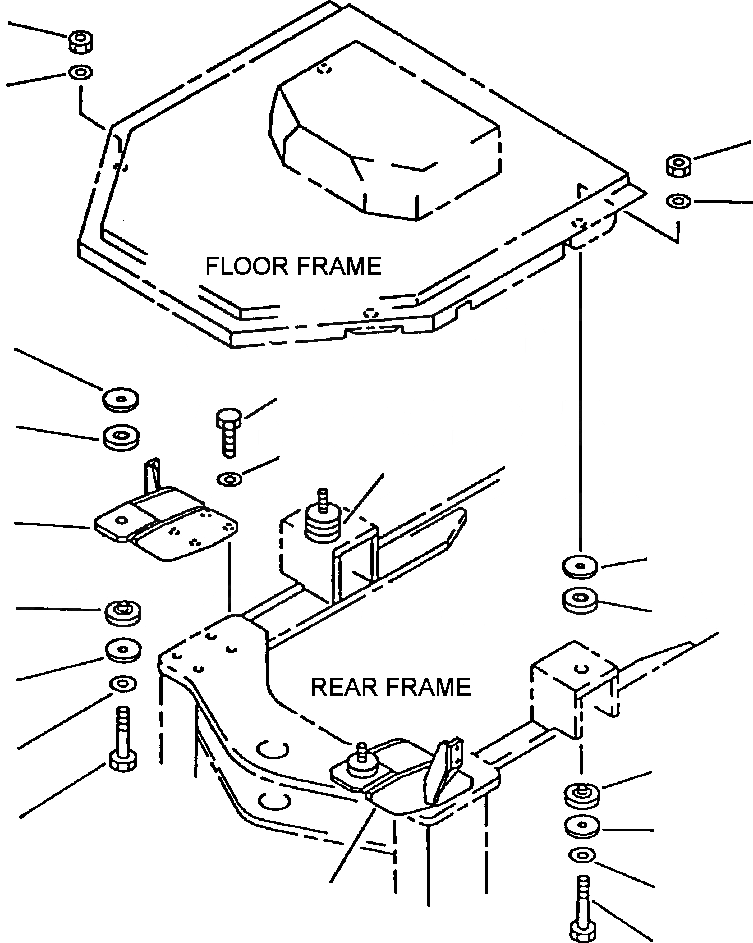

Схема запчастей Komatsu WA420-1LC - FIG NO. ПОЛ СУППОРТ РАМА, ЧАСТИ КОРПУСА & SUPERSTRUCTURE
10
9
10
9
6
3
5
4
5
2
6
5
5
6
8
5
7
6
8
1
7

№

Артикул

Название

Примечание

Количество

1

421-54-13282

SUPPORT, L.H

1шт.

2

421-54-13292

SUPPORT, R.H

1шт.

3

01010-81660

BOLT

8шт.

4

01643-31645

WASHER

8шт.

5

425-54-13160

CUSHION

8шт.

6

425-54-13170

PLATE

8шт.

7

01011-51620

BOLT

4шт.

8

01643-31645

WASHER

4шт.

9

416-40-11150

WASHER

4шт.

10

01596-01615

NUT

4шт.

Выбрано товаров: 10
