Запчасти Komatsu WA380-5L ТОПЛИВН. БАК. (WASTE РУКОЯТЬR) (ЧАСТИ КОРПУСА И ДРЕНАЖНЫЕ ПАТРУБКИ) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

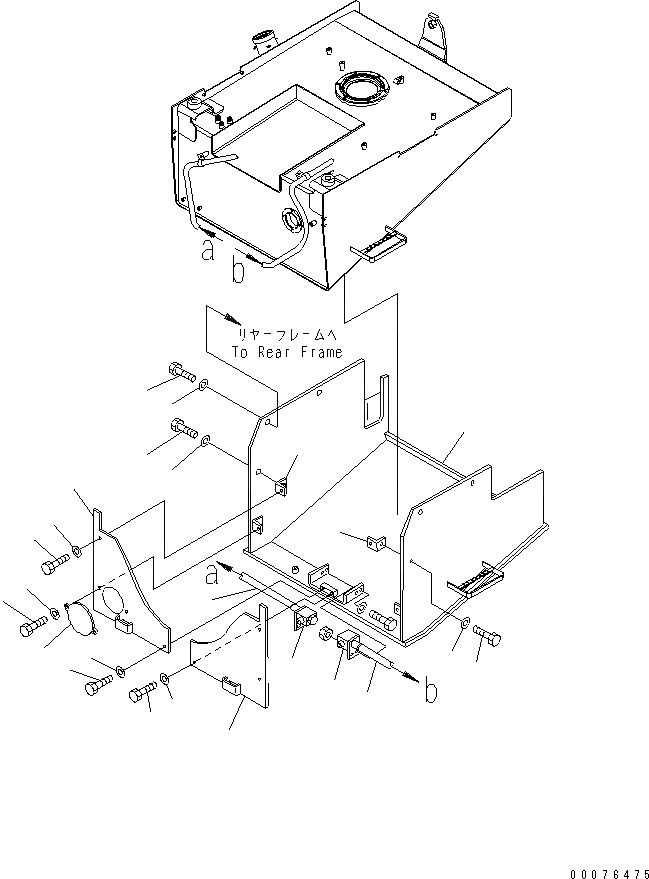

Схема запчастей Komatsu WA380-5L - ТОПЛИВН. БАК. (WASTE РУКОЯТЬR) (ЧАСТИ КОРПУСА И ДРЕНАЖНЫЕ ПАТРУБКИ) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
2
3
4
5
6
7
7
7
7
7
7
8
8
8
8
8
8
9
10
11
11
12
13

Артикул

Название

Примечание

Количество

1

423-04-A1311

GUARD,FUEL TANK

SN: A52001-UP

1шт.

2

01010-81665

BOLT

SN: A52001-UP

4шт.

3

01643-31645

WASHER

SN: A52001-UP

4шт.

4

423-04-A1350

COVER,R.H.

SN: A52001-UP

1шт.

5

423-04-A1340

COVER,L.H.

SN: A52001-UP

1шт.

6

421-04-A1430

PLATE,COVER

SN: A52001-UP

1шт.

7

01010-81235

BOLT

SN: A52001-UP

9шт.

8

01643-31232

WASHER

SN: A52001-UP

9шт.

9

07261-22014

HOSE,RADIATOR DRAIN

SN: A52001-UP

1шт.

10

07260-22080

HOSE,ENGINE OIL DRAIN

SN: A52001-UP

1шт.

11

421-04-A1390

BRACKET,MOUNTING

SN: A52001-UP

2шт.

12

TUBE,(SEE FIG. B0110-07A0)

SN: A52001-UP

-1шт.

13

TUBE,(SEE FIG. D0100-01A0)

SN: A52001-UP

-1шт.

Выбрано товаров: 13
