Запчасти Komatsu WA380-3 HAND И СТУПЕНИ ЛЕСТНИЦА(С КАБИНОЙ) [РАМА И ЧАСТИ КОРПУСА]

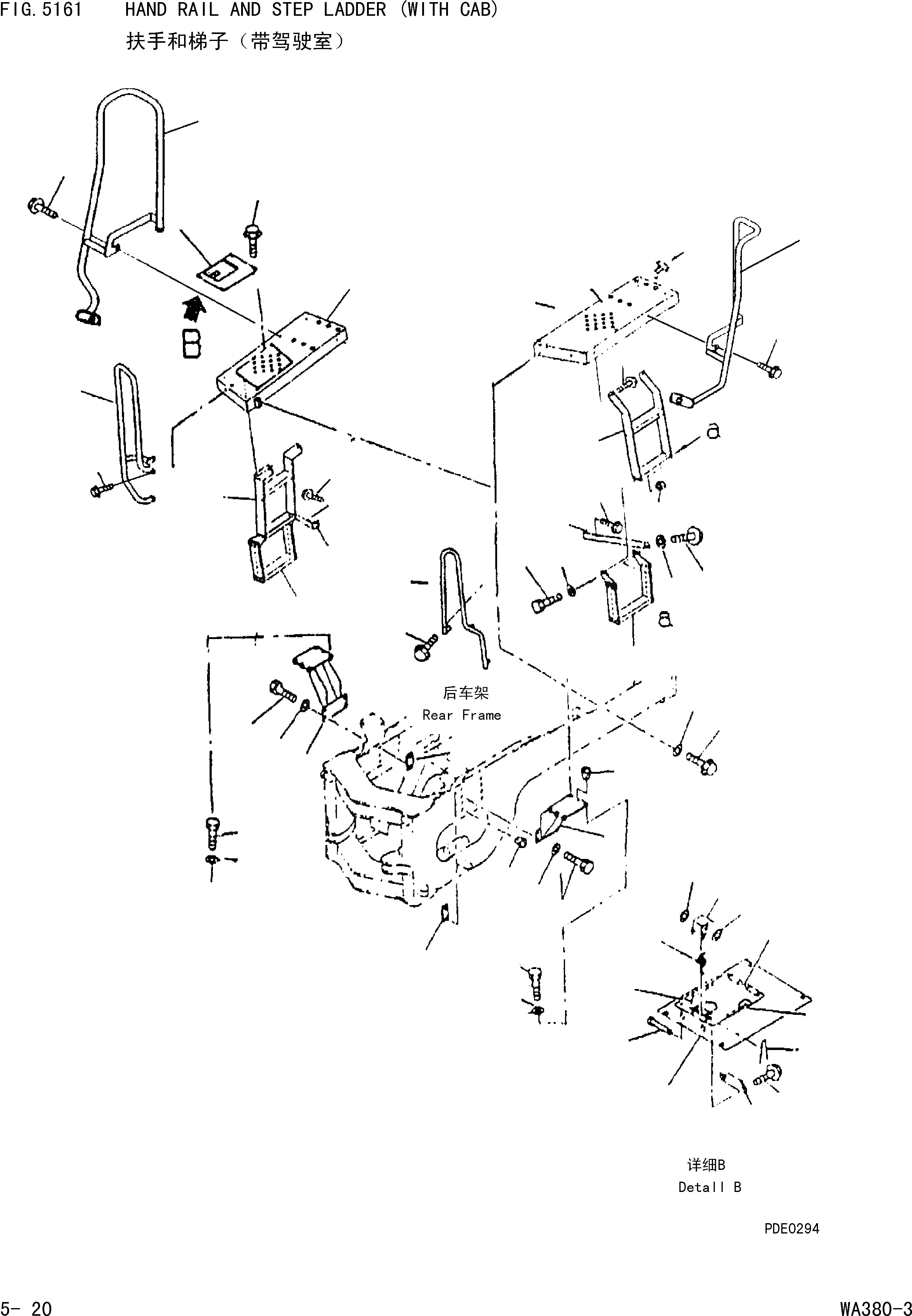

Схема запчастей Komatsu WA380-3 - HAND И СТУПЕНИ ЛЕСТНИЦА(С КАБИНОЙ) [РАМА И ЧАСТИ КОРПУСА]
31
35
38
5
42
10
37
34
28
27
6
29
25
24
30
35
23
20
19
42
1
41
4
3
21
22
2
12
13
11
13
9
8
14
10
15
17
16
7
33
35
7
18
6
32
35
37
34
36
23
2
1
4
3
21
22

Артикул

Название

Примечание

Количество

1

421-54-18162

SUPPORT

Field_1: 16001-

2шт.

2

421-54-18170

PLATE

Field_1: 16001-

4шт.

3

01010-81665

BOLT

Field_1: 16001-

8шт.

4

01643-31645

WASHER

Field_1: 16001-

8шт.

5

419-54-24443

FLOOR,L.H

Field_1: 16001-

1шт.

6

423-54-24191

FLOOR,R.H

Field_1: 16001-

1шт.

7

423-54-24660

COVER

Field_1: 16001-

1шт.

8

423-54-24530

COVER.INSPECTION(WELDED)

Field_1: 16001-

1шт.

9

416-09-12220

HINGE(WELDED)

Field_1: 16001-

1шт.

10

417-54-24470

CUSHION

Field_1: 16001-

2шт.

11

415-54-11610

LATCH

Field_1: 16001-

1шт.

12

415-54-11620

SPRING

Field_1: 16001-

1шт.

13

01643-30623

WASHER

Field_1: 16001-

2шт.

14

415-54-11630

PIN

Field_1: 16001-

1шт.

15

04050-12015

PIN.COTTER

Field_1: 16001-

1шт.

16

415-54-11640

PLATE

Field_1: 16001-

1шт.

17

01435-01220

BOLT

Field_1: 16001-

2шт.

18

01435-01016

BOLT

Field_1: 16001-

4шт.

19

01010-81270

BOLT

Field_1: 16001-

4шт.

20

01643-31232

WASHER

Field_1: 16001-

4шт.

21

01010-82450

BOLT

Field_1: 16001-

4шт.

22

01643-32460

WASHER

Field_1: 16001-

4шт.

23

421-54-D4980

STEP

Field_1: 16001-

2шт.

24

01435-01230

BOLT

Field_1: 16001-

4шт.

25

01643-31232

WASHER

Field_1: 16001-

4шт.

26

01435-01240

BOLT

Field_1: 16001-

4шт.

27

01643-31232

WASHER

Field_1: 16001-

4шт.

28

01580-01210

NUT

Field_1: 16001-

8шт.

29

423-54-24880

SUPPORT,L.H

Field_1: 16001-

1шт.

30

423-AA-Z5161

HAND RAIL,L.H

Field_1: 16001-

1шт.

31

423-54-25180

HAND RAIL,L.H

Field_1: 16001-

1шт.

32

423-AA-Z5171

HAND RAIL,R.H

Field_1: 16001-

1шт.

33

423-54-25190

HAND RAIL,R.H

Field_1: 16001-

1шт.

34

01435-01225

BOLT

Field_1: 16001-

2шт.

35

01435-01235

BOLT

Field_1: 16001-

4шт.

36

423-54-24890

SUPPORT,R.H

Field_1: 16001-

1шт.

37

419-54-14360

LADDER

Field_1: 16001-

2шт.

38

421-54-21850

PLUG

Field_1: 16001-

2шт.

41

07049-03038

PLUG

Field_1: 16001-

8шт.

42

07049-02430

PLUG

Field_1: 16001-

4шт.

Выбрано товаров: 40
