Запчасти Komatsu WA350-3A-SN ЗАДН. МОСТ (ДИФФЕРЕНЦ.) ТРАНСМИССИЯ

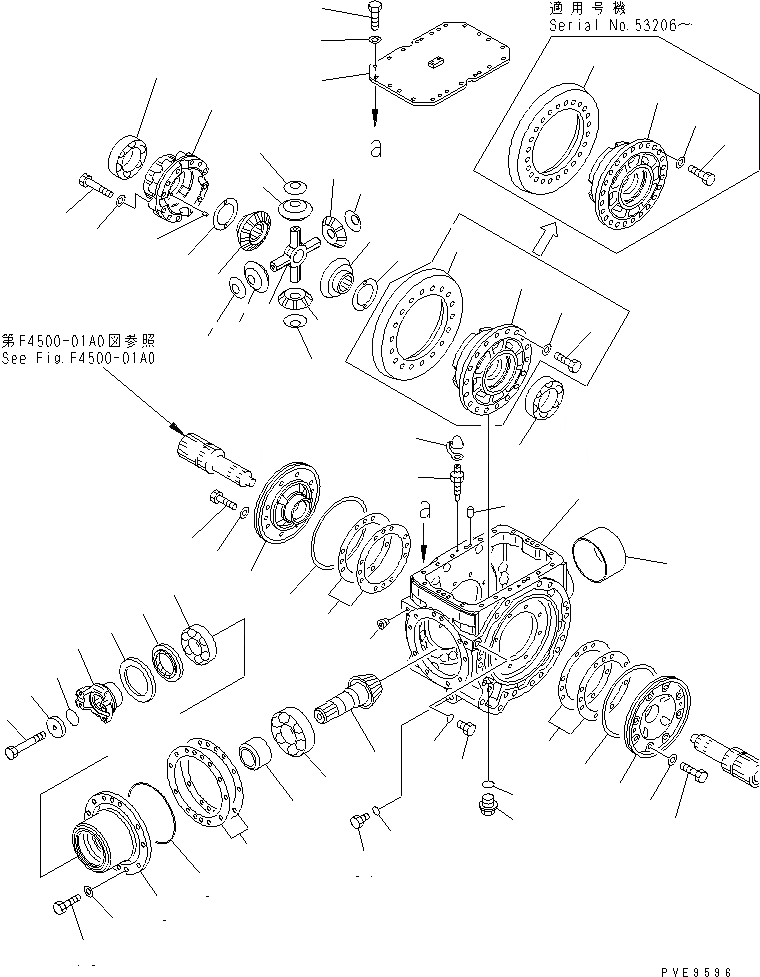

Схема запчастей Komatsu WA350-3A-SN - ЗАДН. МОСТ (ДИФФЕРЕНЦ.) ТРАНСМИССИЯ
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
23
23
24
24
25
25
25
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
42
43
43
44
44
45
45
46
46
47
47

Артикул

Название

Примечание

Количество

|1

423-23-20002

AXLE ASS'Y,REAR

SN: 53206-UP

1шт.

|1

423-23-20001

AXLE ASS'Y,REAR

SN: 53001-53205

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4500-01A0 TO F4500-04A0.

-1шт.

|1

423-22-21300

PINION ASS'Y,GEAR

SN: 53206-UP

1шт.

|1

423-22-21200

PINION ASS'Y,GEAR

SN: 53001-53205

1шт.

1

0

PINION

SN: 53001-UP

1шт.

2

0

GEAR,BEVEL

SN: 53206-UP

1шт.

|2

0

GEAR,BEVEL

SN: 53001-53205

1шт.

3

423-23-21130

CAGE,BEARING

SN: 53001-UP

1шт.

4

423-22-21820

BEARING

SN: 53001-UP

1шт.

5

419-22-11810

BEARING

SN: 53001-UP

1шт.

6

423-22-21860

SPACER

SN: 53001-UP

1шт.

7

423-22-21750

SEAL,OIL

SN: 53001-UP

1шт.

8

07000-15220

O-RING

SN: 53001-UP

1шт.

9

423-22-21230

COUPLING

SN: 53001-UP

1шт.

10

714-07-14120

DEFLECTOR

SN: 53001-UP

1шт.

11

423-09-11110

O-RING

SN: 53001-UP

1шт.

12

423-22-21240

WASHER

SN: 53001-UP

1шт.

13

01011-62020

BOLT

SN: 53001-UP

1шт.

14

423-22-21360

SHIM¤ 0.05MM

SN: 53001-UP

3шт.

|14

423-22-21370

SHIM¤ 0.2MM

SN: 53001-UP

2шт.

|14

423-22-21380

SHIM¤ 0.3MM

SN: 53001-UP

2шт.

|14

423-22-21390

SHIM¤ 0.8MM

SN: 53001-UP

2шт.

15

01010-31650

BOLT

SN: 53206-UP

10шт.

|15

01010-61650

BOLT

SN: 53001-53205

10шт.

16

01643-31645

WASHER

SN: 53001-UP

10шт.

|17

423-22-21600

CASE ASS'Y

SN: 53206-UP

1шт.

|17

423-22-21500

CASE ASS'Y

SN: 53001-53205

1шт.

17

0

CASE

SN: 53206-UP

1шт.

|17

0

CASE

SN: 53001-53205

1шт.

18

0

CASE

SN: 53001-UP

1шт.

19

01010-61490

BOLT

SN: 53001-UP

12шт.

20

01643-31445

WASHER

SN: 53001-UP

12шт.

21

175-21-12180

PIN

SN: 53001-UP

4шт.

22

421-22-11440

SHAFT

SN: 53001-UP

1шт.

23

421-22-11450

PINION

SN: 53001-UP

4шт.

24

421-22-11461

GEAR,SIDE

SN: 53001-UP

2шт.

25

421-22-11691

WASHER

SN: 53001-UP

4шт.

26

421-22-11681

WASHER

SN: 53001-UP

2шт.

27

01010-31440

BOLT

SN: 53206-UP

24шт.

|27

01010-61440

BOLT

SN: 53001-53205

18шт.

28

01643-31445

WASHER

SN: 53206-UP

24шт.

|28

01643-31445

WASHER

SN: 53001-53205

18шт.

29

423-23-23110

HOUSING,DIFFERENTIAL

SN: 53001-UP

1шт.

30

423-23-23170

SLEEVE

SN: 53001-UP

1шт.

31

423-22-23121

COVER

SN: 53001-UP

1шт.

32

01010-31440

BOLT

SN: 53206-UP

20шт.

|32

01010-61440

BOLT

SN: 53001-53205

20шт.

33

01643-31445

WASHER

SN: 53001-UP

20шт.

34

04020-01228

PIN,DOWEL

SN: 53001-UP

2шт.

35

07044-13620

PLUG

SN: 53001-UP

1шт.

36

07002-13634

O-RING

SN: 53001-UP

1шт.

37

07040-12012

PLUG,(FOR SHIPPING)

SN: 53001-UP

3шт.

38

07002-12034

O-RING

SN: 53001-UP

3шт.

39

07043-70211

PLUG,(FOR SHIPPING)

SN: 53001-UP

2шт.

40

419-33-11460

BLEEDER

SN: 53001-UP

2шт.

41

566-32-11620

CAP

SN: 53001-UP

2шт.

42

423-22-21160

CARRIER

SN: 53001-UP

2шт.

43

423-22-11850

BEARING

SN: 53001-UP

2шт.

44

423-33-21430

RING

SN: 53001-UP

2шт.

45

01010-31445

BOLT

SN: 53206-UP

16шт.

|45

01010-61445

BOLT

SN: 53001-53205

16шт.

46

01643-31445

WASHER

SN: 53001-UP

16шт.

47

423-22-21460

SHIM¤ 0.05MM

SN: 53001-UP

6шт.

|47

423-22-21470

SHIM¤ 0.2MM

SN: 53001-UP

3шт.

|47

423-22-21480

SHIM¤ 0.3MM

SN: 53001-UP

3шт.

|47

423-22-21490

SHIM¤ 0.8MM

SN: 53001-UP

2шт.

Выбрано товаров: 67
