Запчасти Komatsu WA350-3A-S ЗАДНИЙ ДИФФЕРЕНЦИАЛ(№-) ВЕДУЩ. ВАЛ¤ ДИФФЕРЕНЦ. И КОЛЕСА

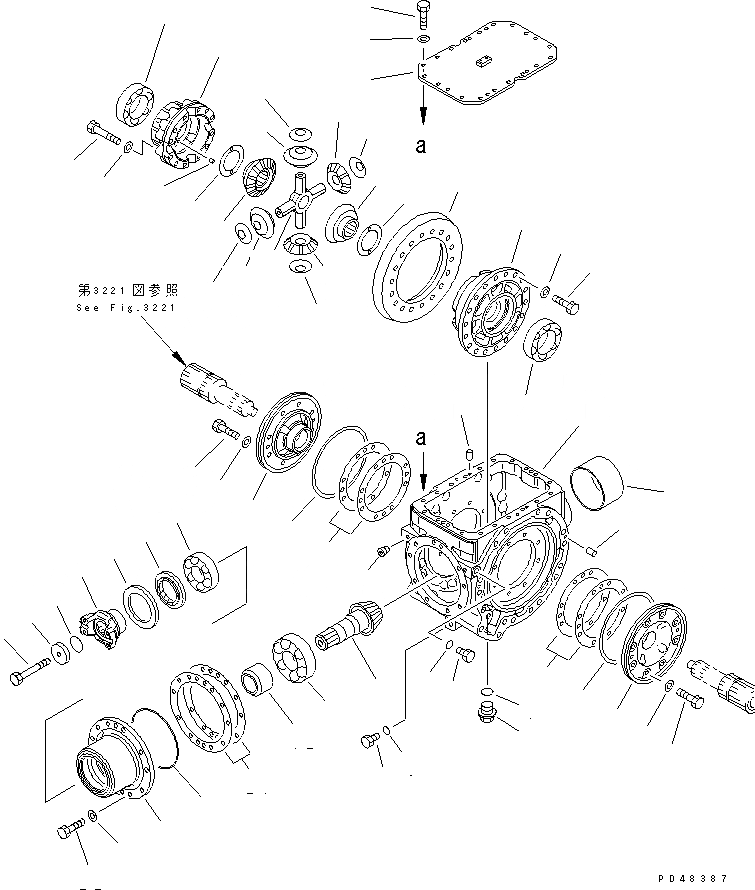

Схема запчастей Komatsu WA350-3A-S - ЗАДНИЙ ДИФФЕРЕНЦИАЛ(№-) ВЕДУЩ. ВАЛ¤ ДИФФЕРЕНЦ. И КОЛЕСА
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
31
31
32
32
32
32
33
34
35
36
36
37
37
38
38
39
39
40
40
41
41
42
43
44
45
46

Артикул

Название

Примечание

Количество

|1

423-23-20001

AXLE ASS'Y,REAR

SN: 50001-UP

1шт.

|1

0

AXLE ASS'Y,REAR

SN: (50001-.)

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.3201 TO 3221.

-1шт.

|1

423-23-21000

DIFFERENTIAL ASS'Y,REAR

SN: 50001-UP

1шт.

1

423-23-23110

HOUSING

SN: 50001-UP

1шт.

2

07043-70211

PLUG

SN: 50001-UP

2шт.

3

07044-13620

PLUG,DRAIN

SN: 50001-UP

1шт.

4

07002-13634

O-RING

SN: 50001-UP

1шт.

5

07040-12012

PLUG,(FOR SHIPPING)

SN: 50001-UP

3шт.

6

07002-12034

O-RING,(FOR SHIPPING)

SN: 50001-UP

3шт.

7

04020-01228

PIN,DOWEL

SN: 50001-UP

4шт.

|8

423-22-21200

PINION ASS'Y

SN: 50001-UP

1шт.

8

0

PINION

SN: 50001-UP

1шт.

9

0

GEAR,BEVEL

SN: 50001-UP

1шт.

10

423-23-21130

CAGE,BEARING

SN: 50001-UP

1шт.

11

423-22-21820

BEARING

SN: 50001-UP

1шт.

12

423-22-21860

SPACER

SN: 50001-UP

1шт.

13

419-22-11810

BEARING

SN: 50001-UP

1шт.

14

423-22-21750

SEAL,OIL

SN: 50001-UP

1шт.

15

423-22-21230

COUPLING

SN: 50001-UP

1шт.

16

714-07-14120

DEFLECTOR

SN: 50001-UP

1шт.

17

423-22-21240

WASHER

SN: 50001-UP

1шт.

18

423-09-11110

O-RING

SN: 50001-UP

1шт.

19

01011-62020

BOLT

SN: 50001-UP

1шт.

20

07000-15220

O-RING

SN: 50001-UP

1шт.

21

423-22-21360

SHIM¤ 0.05MM

SN: 50001-UP

3шт.

|21

423-22-21370

SHIM¤ 0.2MM

SN: 50001-UP

2шт.

|21

423-22-21380

SHIM¤ 0.3MM

SN: 50001-UP

2шт.

|21

423-22-21390

SHIM¤ 0.8MM

SN: 50001-UP

2шт.

22

01010-61650

BOLT

SN: 50001-UP

10шт.

23

01643-31645

WASHER

SN: 50001-UP

10шт.

|24

423-22-21500

CASE ASS'Y

SN: 50001-UP

1шт.

24

0

CASE

SN: 50001-UP

1шт.

25

0

CASE

SN: 50001-UP

1шт.

26

01010-61490

BOLT

SN: 50001-UP

12шт.

27

01643-31445

WASHER

SN: 50001-UP

12шт.

28

175-21-12180

PIN

SN: 50001-UP

4шт.

29

421-22-11461

GEAR,SIDE

SN: 50001-UP

2шт.

30

421-22-11681

WASHER

SN: 50001-UP

2шт.

31

421-22-11450

PINION

SN: 50001-UP

4шт.

32

421-22-11691

WASHER

SN: 50001-UP

4шт.

33

421-22-11440

SHAFT

SN: 50001-UP

1шт.

34

01010-61440

BOLT

SN: 50001-UP

18шт.

35

01643-31445

WASHER

SN: 50001-UP

18шт.

36

423-22-21160

CARRIER

SN: 50001-UP

2шт.

37

423-22-11850

BEARING

SN: 50001-UP

2шт.

38

423-33-21430

RING

SN: 50001-UP

2шт.

39

423-22-21460

SHIM¤ 0.05MM

SN: 50001-UP

6шт.

|39

423-22-21470

SHIM¤ 0.2MM

SN: 50001-UP

3шт.

|39

423-22-21480

SHIM¤ 0.3MM

SN: 50001-UP

3шт.

|39

423-22-21490

SHIM¤ 0.8MM

SN: 50001-UP

2шт.

40

01010-61445

BOLT

SN: 50001-UP

16шт.

41

01643-31445

WASHER

SN: 50001-UP

16шт.

42

423-22-23121

COVER

SN: 50001-UP

1шт.

43

04020-01228

PIN,DOWEL

SN: 50001-UP

2шт.

44

01010-61440

BOLT

SN: 50001-UP

20шт.

45

01643-31445

WASHER

SN: 50001-UP

20шт.

46

423-23-23170

SLEEVE

SN: 50001-UP

1шт.

Выбрано товаров: 58
