Запчасти Komatsu WA350-3A-S ЗАДН. КРЫЛО И ЛЕСТНИЦА(№-) РАМА И ЧАСТИ КОРПУСА

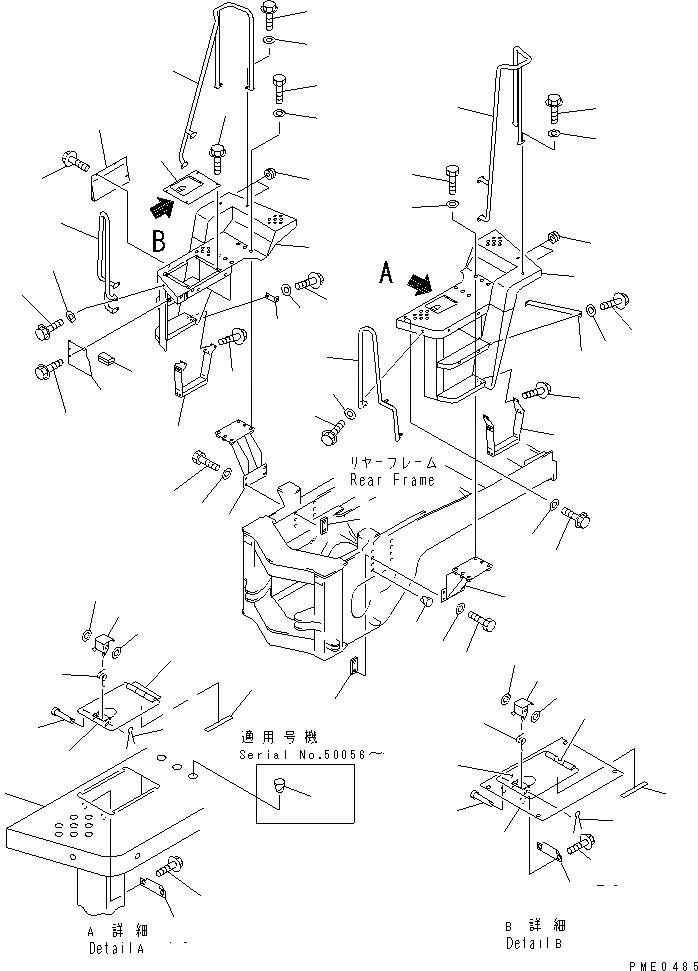

Схема запчастей Komatsu WA350-3A-S - ЗАДН. КРЫЛО И ЛЕСТНИЦА(№-) РАМА И ЧАСТИ КОРПУСА
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
33
34
34
35
35
36
37
38
39
40
41
42
43
43
43
43
44
44
44
44
45
46
47
48
49
49
50
51
51
52

№

Артикул

Название

Примечание

Количество

1

421-54-18162

SUPPORT

SN: 50001-UP

2шт.

2

421-54-18170

PLATE

SN: 50001-UP

4шт.

3

01010-51665

BOLT

SN: 50001-UP

8шт.

4

01643-31645

WASHER

SN: 50001-UP

8шт.

5

423-54-24111

FLOOR,L.H.

SN: 50264-UP

1шт.

|5

423-54-24110

FLOOR,L.H.

SN: 50001-50263

1шт.

6

423-54-24530

COVER,INSPECTION

SN: 50001-UP

1шт.

7

416-09-12220

HINGE (WELDED)

SN: 50001-UP

1шт.

8

415-54-11610

LATCH

SN: 50001-UP

1шт.

9

415-54-11620

SPRING

SN: 50001-UP

1шт.

10

01643-30623

WASHER

SN: 50001-UP

2шт.

11

415-54-11630

PIN

SN: 50001-UP

1шт.

12

04050-12015

PIN,COTTER

SN: 50001-UP

1шт.

13

415-54-11640

PLATE

SN: 50001-UP

1шт.

14

01435-01220

BOLT

SN: 50001-UP

2шт.

15

423-54-24121

FLOOR,R.H.

SN: 50264-UP

1шт.

|15

423-54-24120

FLOOR,R.H.

SN: 50001-50263

1шт.

16

423-54-24660

COVER

SN: 50001-UP

1шт.

17

423-54-24530

COVER,INSPECTION

SN: 50001-UP

1шт.

18

416-09-12220

HINGE (WELDED)

SN: 50001-UP

1шт.

19

415-54-11610

LATCH

SN: 50001-UP

1шт.

20

415-54-11620

SPRING

SN: 50001-UP

1шт.

21

01643-30623

WASHER

SN: 50001-UP

2шт.

22

415-54-11630

PIN

SN: 50001-UP

1шт.

23

04050-12015

PIN,COTTER

SN: 50001-UP

1шт.

24

415-54-11640

PLATE

SN: 50001-UP

1шт.

25

01435-01220

BOLT

SN: 50001-UP

2шт.

26

01435-01016

BOLT

SN: 50001-UP

4шт.

27

423-54-24150

COVER

SN: 50001-UP

1шт.

28

423-54-24670

COVER

SN: 50001-UP

1шт.

29

01435-01016

BOLT

SN: 50001-UP

7шт.

30

01435-01245

BOLT

SN: 50001-UP

4шт.

31

01643-31232

WASHER

SN: 50001-UP

4шт.

32

01010-52450

BOLT

SN: 50001-UP

4шт.

33

01643-32460

WASHER

SN: 50001-UP

4шт.

34

421-54-24410

STEP

SN: 50001-UP

2шт.

35

01435-01020

BOLT

SN: 50001-UP

8шт.

36

421-54-24680

PLATE

SN: 50001-UP

1шт.

37

01435-01225

BOLT

SN: 50001-UP

1шт.

38

01643-31232

WASHER

SN: 50001-UP

1шт.

39

423-54-25110

HAND RAIL,L.H.

SN: 50001-UP

1шт.

40

423-54-25131

HAND RAIL,L.H.

SN: 50351-UP

1шт.

|40

423-54-25130

HAND RAIL,L.H.

SN: 50001-50350

1шт.

41

423-54-25120

HAND RAIL,R.H.

SN: 50001-UP

1шт.

42

423-54-25141

HAND RAIL,R.H.

SN: 50351-UP

1шт.

|42

423-54-25140

HAND RAIL,R.H.

SN: 50001-50350

1шт.

43

01435-01225

BOLT

SN: 50001-UP

14шт.

44

01643-31232

WASHER

SN: 50001-UP

14шт.

45

423-54-24540

PLATE

SN: 50001-UP

1шт.

46

01435-01225

BOLT

SN: 50001-UP

2шт.

47

01643-31232

WASHER

SN: 50001-UP

2шт.

48

07049-03342

PLUG

SN: 50127-UP

8шт.

|48

0

PLUG

SN: 50001-50126

8шт.

49

417-54-24470

CUSHION

SN: 50001-UP

4шт.

50

417-54-11270

SHEET

SN: 50001-UP

1шт.

51

363-54-32220

PLUG

SN: 50001-UP

4шт.

52

07049-02430

PLUG

SN: 50056-UP

8шт.

Выбрано товаров: 57
