Запчасти Komatsu WA320PZ-6 ПЕРЕДАЧА (/) (ВЫХОД)(№7-) СИЛОВАЯ ПЕРЕДАЧА

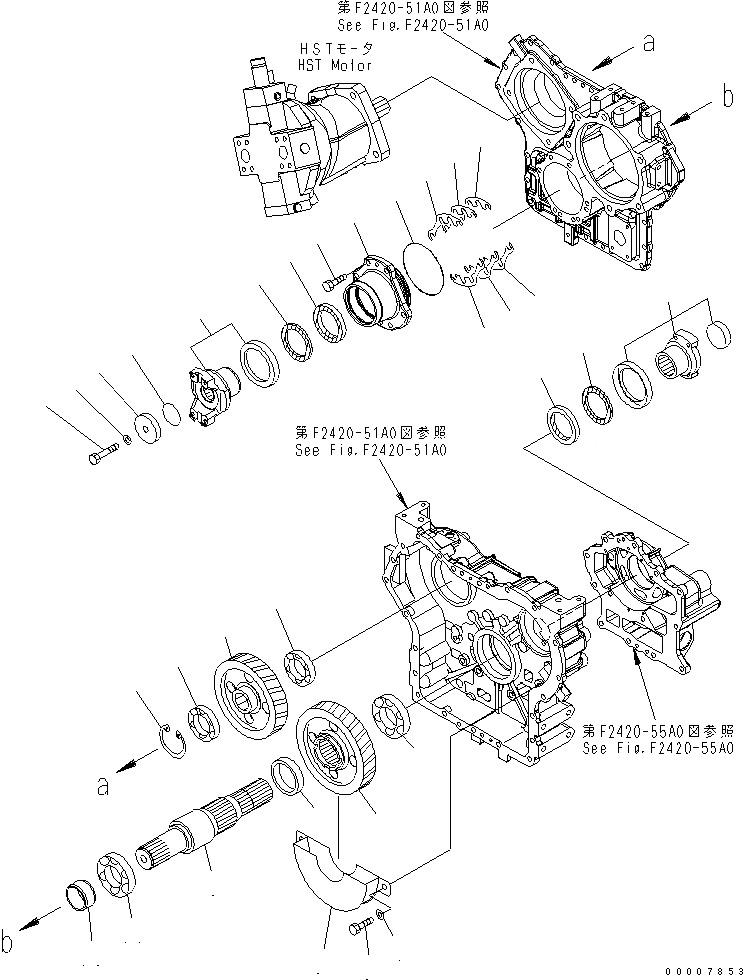

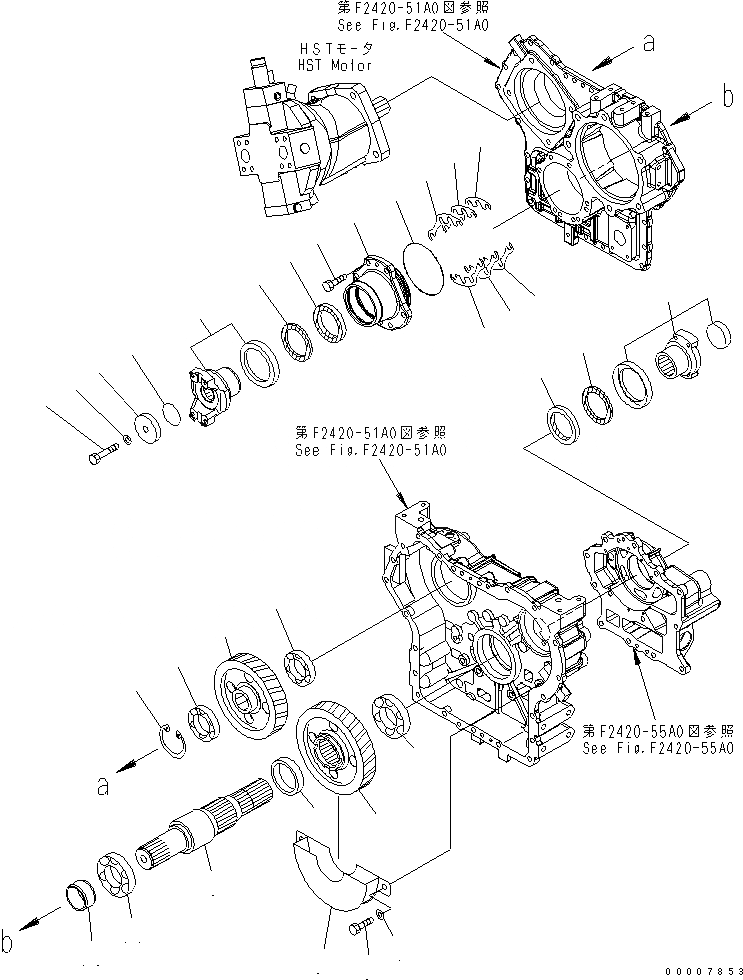

Схема запчастей Komatsu WA320PZ-6 - ПЕРЕДАЧА (/) (ВЫХОД)(№7-) СИЛОВАЯ ПЕРЕДАЧА
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
21
22
22
23
23
24
25
26

Артикул

Название

Примечание

Количество

|$1

419-17-31003

TRANSFER ASS'Y

SN: 70001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2420-51A0 TO F2420-55A0.

-1шт.

1

419-17-33221

GEAR

SN: 70001-UP

1шт.

2

06040-06213

BEARING

SN: 70001-UP

2шт.

3

04065-01204

RING,SNAP

SN: 70001-UP

1шт.

4

419-17-33230

GEAR,OUTPUT

SN: 70001-UP

1шт.

5

419-17-33410

BAFFLE

SN: 70001-UP

1шт.

6

01010-81225

BOLT

SN: 70001-UP

2шт.

7

01643-31232

WASHER

SN: 70001-UP

2шт.

8

419-17-32121

SHAFT

SN: 70001-UP

1шт.

9

711-90-11131

SPACER

SN: 70001-UP

1шт.

10

417-17-32132

SPACER

SN: 70001-UP

1шт.

11

418-17-39330

BEARING

SN: 70001-UP

1шт.

12

418-17-39340

BEARING

SN: 70001-UP

1шт.

13

418-17-33312

COUPLING, COMPLETE

SN: 70001-UP

1шт.

14

419-17-33320

COUPLING, COMPLETE

SN: 70001-UP

1шт.

15

07012-50075

SEAL,DUST

SN: 70001-UP

2шт.

16

419-15-13660

SEAL,DUST

SN: 70001-UP

2шт.

17

423-22-11240

HOLDER

SN: 70001-UP

1шт.

18

01010-61680

BOLT

SN: 70001-UP

1шт.

19

01643-31645

WASHER

SN: 70001-UP

1шт.

20

07000-72055

O-RING

SN: 70001-UP

1шт.

21

418-17-33420

SHIM, 0.05MM

SN: 70001-UP

6шт.

22

418-17-33430

SHIM, 0.20MM

SN: 70001-UP

6шт.

23

418-17-33440

SHIM, 0.50MM

SN: 70001-UP

4шт.

24

418-17-31132

CAGE

SN: 70001-UP

1шт.

25

01010-81235

BOLT

SN: 70001-UP

6шт.

26

07000-75130

O-RING

SN: 70001-UP

1шт.

Выбрано товаров: 28
