КОРПУС АККУМУЛЯТОРА(КОРПУС)

Запчасти Komatsu WA320-3 КОРПУС АККУМУЛЯТОРА(КОРПУС) E[ЭЛЕКТРИКА]

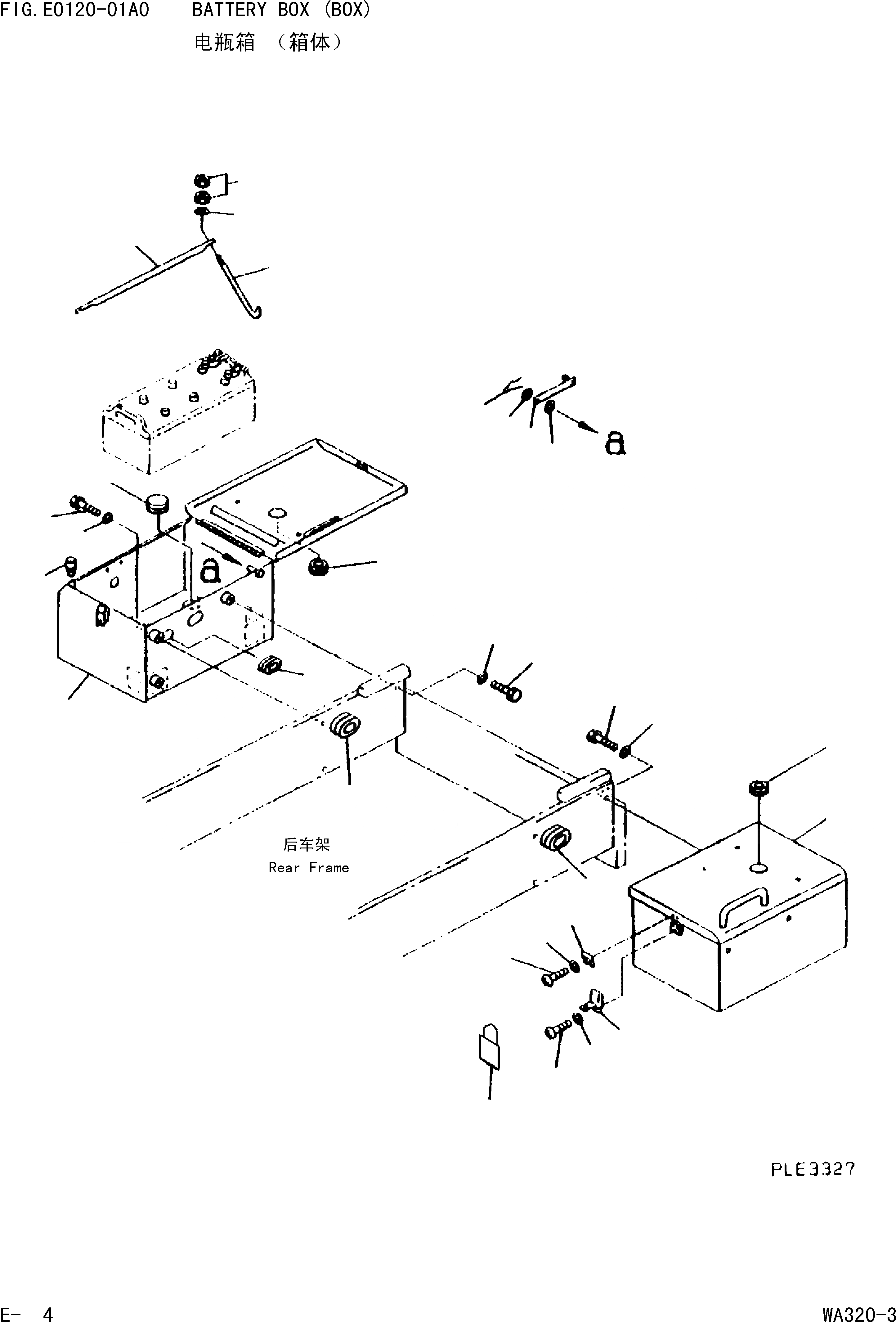

Схема запчастей Komatsu WA320-3 - КОРПУС АККУМУЛЯТОРА(КОРПУС) E[ЭЛЕКТРИКА]
9
8
7
8
3
1
6
4
4
6
11
12
3
20
21
18
11
22
19
21
18
13
5
6
10
2
14
16
17
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

419-06-24160

BOX,BATTERY,L.H

Field_1: 15001-

1шт.

2

419-06-24170

BOX,BATTERY,R.H

Field_1: 15001-

1шт.

3

08037-03614

GROMMET

Field_1: 15001-

2шт.

4

01010-81640

BOLT

Field_1: 15001-

2шт.

5

01010-81665

BOLT

Field_1: 15001-

4шт.

6

01643-31645

WASHER

Field_1: 15001-

6шт.

7

421-06-24230

BAR

Field_1: 15001-

2шт.

8

01641-20812

WASHER

Field_1: 15001-

4шт.

9

04052-10833

PIN, SNAP

Field_1: 15001-

2шт.

10

415-54-11980

CUSHION

Field_1: 15001-

4шт.

11

419-09-11450

GROMMET

Field_1: 15001-

2шт.

12

426-09-11230

GROMMET

Field_1: 15001-

2шт.

13

09415-02520

CAP

Field_1: 15001-

2шт.

14

421-06-11221

HOLDER

Field_1: 15001-

2шт.

15

113-06-31120

BOLT

Field_1: 15001-

4шт.

16

01580-11008

NUT

Field_1: 15001-

8шт.

17

01643-31032

WASHER

Field_1: 15001-

4шт.

18

421-09-Z2320

HOLDER

Field_1: 15001-

2шт.

19

01220-40408

SCREW

Field_1: 15001-

6шт.

20

01220-40410

SCREW

Field_1: 15001-

4шт.

21

01641-20405

WASHER

Field_1: 15001-

10шт.

22

423-06-Z9010

COPPER LOCK

Field_1: 15001-

1шт.

Выбрано товаров: 22
