РУКОЯТЬ

Запчасти Komatsu WA320-1LC РУКОЯТЬ РАБОЧЕЕ ОБОРУДОВАНИЕ

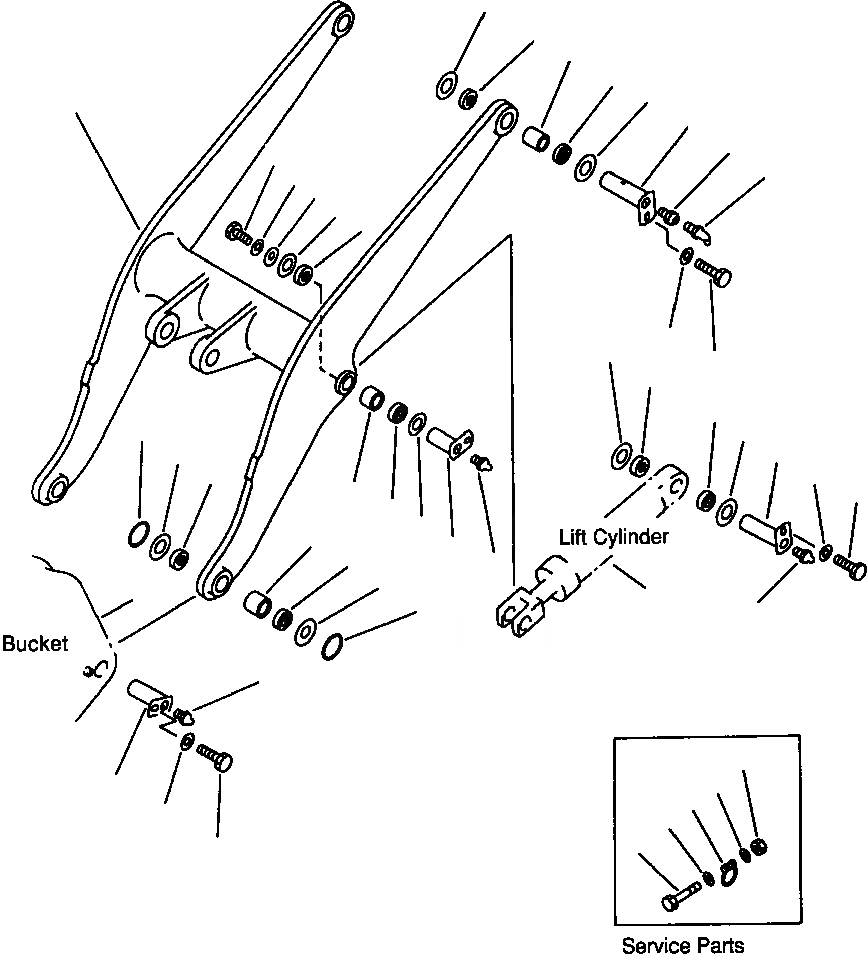

Схема запчастей Komatsu WA320-1LC - РУКОЯТЬ РАБОЧЕЕ ОБОРУДОВАНИЕ
8
3
2
3
8
1
9
10
24
11
25
23
20
7
13
15
12
14
14
15
27
16
26
5
19
6
18
7
20
4
21
5
22
26
36
35
27
17
32
30
29
31
27
34
29
28
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

419-70-00050

ARM ASSEMBLY, LIFT

1шт.

|$1

NSS

ARM, LIFT

1шт.

2

419-70-11890

BUSHING

2шт.

3

424-09-12320

SEAL, DUST

4шт.

4

419-70-11810

BUSHING

2шт.

5

419-09-11110

SEAL, DUST

4шт.

6

419-70-11871

BUSHING

2шт.

7

419-09-11110

SEAL, DUST

4шт.

8

419-70-11460

SHIM, 1.5mm

2шт.

|$9

419-70-11470

SHIM, 3.0mm

2шт.

9

419-70-11790

PIN

2шт.

10

423-70-11160

NIPPLE

2шт.

11

07020-00675

FITTING, GREASE

2шт.

12

01010-51625

BOLT

2шт.

13

421-70-11280

WASHER

2шт.

14

419-09-11110

SEAL, DUST

4шт.

15

419-70-11440

SHIM, 1.5mm

2шт.

|$17

419-70-11450

SHIM, 3.0mm

2шт.

16

419-70-11981

PIN

2шт.

17

07020-00000

FITTING, GREASE

2шт.

18

01010-51625

BOLT

2шт.

19

421-70-11280

WASHER

2шт.

20

419-70-11420

SHIM, 1.5mm

4шт.

21

419-70-11971

PIN

2шт.

22

07020-00000

FITTING, GREASE

2шт.

23

419-70-11340

PLATE

2шт.

24

01010-51630

BOLT

2шт.

25

01643-31645

WASHER

2шт.

26

419-70-11420

SHIM, 1.5mm

2шт.

|$29

419-70-11430

SHIM, 3.0mm

2шт.

27

419-70-11410

O-RING (SERVICE PARTS)

4шт.

28

419-70-11490

BOLT (SERVICE PARTS)

4шт.

29

01641-20608

WASHER (SERVICE PARTS)

8шт.

30

426-09-11130

NUT (SERVICE PARTS)

4шт.

31

419-70-11911

PIN

2шт.

32

07020-00000

FITTING, GREASE

2шт.

33

01010-51625

BOLT

2шт.

34

421-70-11280

WASHER

2шт.

35

CYLINDER, LIFT (SEE PG 06-024)

-29шт.

36

BUCKET (SEE PG 07-008)

-29шт.

N/I

419-70-11480

O-RING

8шт.

Выбрано товаров: 41
