WA250PT-3L S/N A75001-UP
/
РАБОЧЕЕ ОБОРУДОВАНИЕ
/

FIG NO. T-A РУКОЯТЬ PARALLEL LIFT МЕХАНИЗМ

Запчасти Komatsu WA250PT-3L FIG NO. T-A РУКОЯТЬ PARALLEL LIFT МЕХАНИЗМ РАБОЧЕЕ ОБОРУДОВАНИЕ

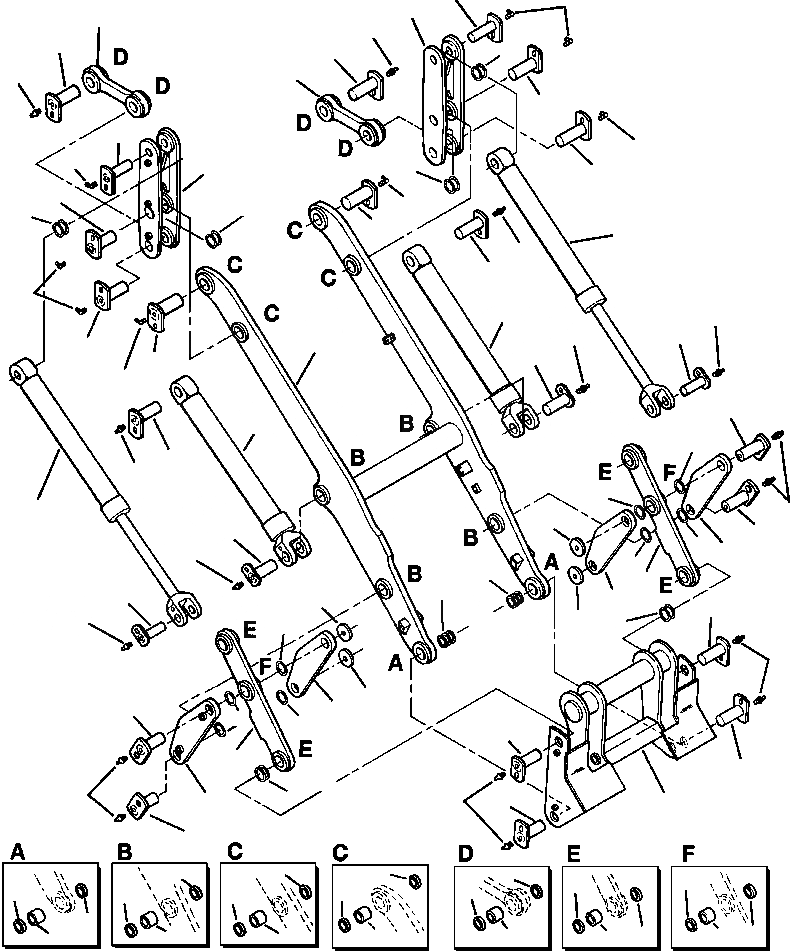

Схема запчастей Komatsu WA250PT-3L - FIG NO. T-A РУКОЯТЬ PARALLEL LIFT МЕХАНИЗМ РАБОЧЕЕ ОБОРУДОВАНИЕ
22
42
16
12
41
15
15
17
12
41
20
22
42
42
19
18
15
20
42
19
17
8
21
41
10
42
9
41
42
23
15
1
11
8
42
30
9
33
10
41
33
21
41
31
36
11
33
35
42
33
40
24
40
23
34
31
32
41
37
25
33
41
37
30
34
33
33
32
24
39
25
41
35
38
41
39
36
7
5
3
14
29
27
14
7
3
3
5
3
2
29
2
27
28
4
13
26
6

№

Артикул

Название

Примечание

Количество

|$0

418-T80-A100

ARM ASSEMBLY, LIFT - PARALLEL TOOL CARRIER

1шт.

1

NSS

ARM, LIFT

1шт.

2

417-70-11860

BUSHING

1шт.

3

417-09-11120

SEAL, DUST

1шт.

4

419-70-11871

BUSHING

1шт.

5

419-09-11110

SEAL, DUST

1шт.

6

418-70-11860

BUSHING

1шт.

7

418-09-11110

SEAL, DUST

1шт.

8

418-70-21990

PINLOCK, MOUNT LIFT ARM TO FRAME

1шт.

|$9

01010-81625

BOLT, PINLOCK

1шт.

|$10

421-70-11280

WASHER

1шт.

9

LIFT CYLINDER ASSEMBLY

1шт.

10

418-T80-A150

PINLOCK, MOUNT LIFT CYLINDER TO FRAME

1шт.

|$13

01010-81625

BOLT, PINLOCK

1шт.

|$14

421-70-11280

WASHER

1шт.

11

418-70-11972

PINLOCK, MOUNT LIFT CYLINDER TO LIFT ARM

1шт.

|$16

01010-81625

BOLT, PINLOCK

1шт.

|$17

421-70-11280

WASHER

1шт.

|$18

418-T80-A300

LINK ASSEMBLY

1шт.

12

NSS

LINK

1шт.

13

418-70-11860

BUSHING

1шт.

14

418-09-11110

SEAL, DUST

1шт.

15

417-70-11590

PINLOCK, LINK TO FRAME AND BELLCRANK

1шт.

|$23

01010-81625

BOLT, PINLOCK

1шт.

|$24

421-70-11280

WASHER

1шт.

16

418-T80-A350

BELLCRANK, FRAME END (L.H.)

1шт.

17

417-70-11310

SHIM 1.5MM

-2шт.

18

418-T80-A360

BELLCRANK, FRAME END (R.H.)

1шт.

19

418-70-11450

SHIM 1.5MM

-2шт.

|$29

418-70-11460

SHIM 3.0MM

-2шт.

20

418-T80-A140

PINLOCK, BELLCRANK TO LIFT ARM (FRAME END)

1шт.

|$31

01010-81625

BOLT, PINLOCK

1шт.

|$32

421-70-11280

WASHER

1шт.

21

DUMP CYLINDER ASSEMBLY

1шт.

22

418-T80-A120

PINLOCK, DUMP CYLINDER TO BELLCRANK

-1шт.

|$35

(FRAME CYLINDER)

2шт.

|$36

01010-81220

BOLT, PINLOCK

1шт.

|$37

175-54-34170

WASHER

1шт.

23

417-70-11970

PINLOCK, DUMP CYLINDER TO LINK ASSEMBLY

1шт.

|$39

(TOOL CARRIER END)

1шт.

|$40

01010-81220

BOLT, PINLOCK

1шт.

|$41

175-54-34170

WASHER

1шт.

|$42

418-T80-A400

LINK ASSEMBLY

1шт.

24

NSS

LINK

1шт.

25

417-70-11310

SHIM 1.5MM

-2шт.

|$45

417-70-11320

SHIM 3.0MM

-2шт.

26

416-70-11860

BUSHING, END

1шт.

27

416-09-11120

SEAL, DUST - END

1шт.

28

416-70-11860

BUSHING, CENTER

1шт.

29

416-09-11120

SEAL, DUST - CENTER

1шт.

30

418-T80-A130

PINLOCK, LINK TO LEVER

1шт.

31

419-70-11340

PLATE, PINLOCK

1шт.

|$52

01010-81645

BOLT, PINLOCK PLATE

1шт.

|$53

01643-31645

WASHER

1шт.

32

417-70-11970

PINLOCK, LINK TO TOOL CARRIER

1шт.

|$55

01010-81220

BOLT, PINLOCK

1шт.

|$56

175-54-34170

WASHER

1шт.

33

417-70-11340

SHIM 1.5MM

-2шт.

34

418-T80-A430

LEVER, W/O WHIRL STOP (FOR INSIDE OF LIFT ARM)

1шт.

35

418-T80-A440

LEVER, W/WHIRL STOP (FOR OUTSIDE OF LIFT ARM)

1шт.

36

418-T80-A130

PINLOCK, LEVER TO LIFT ARM

1шт.

37

419-70-11340

PLATE, PINLOCK

1шт.

|$62

01010-81645

BOLT, PINLOCK PLATE

1шт.

|$63

01643-31645

WASHER

1шт.

38

N/A

FRAME, TOOL CARRIER

1шт.

39

418-70-11910

PINLOCK, LIFT ARM TO COOL CARRIER

1шт.

|$66

01010-81625

BOLT, PINLOCK

1шт.

|$67

421-70-11280

WASHER

1шт.

40

418-70-11430

SHIM, 1.5MM

-2шт.

|$69

418-70-11440

SHIM, 3.0MM

-2шт.

41

07020-00000

FITTING, GREASE

1шт.

42

07020-00675

FITTING, GREASE

1шт.

|$75

-1шт.

|$73

F1 - SERVICEABLE PARTS NOT AVAILABLE AT TIME OF

-1шт.

|$74

PRINTING

-1шт.
