Запчасти Komatsu WA250-3 КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (СОЛЕНОИДНЫЙ КЛАПАН) (ДЛЯ ЭКСТРЕННОГО УПРАВЛЕНИЯ)(№-(777)) ТРАНСМИССИЯ

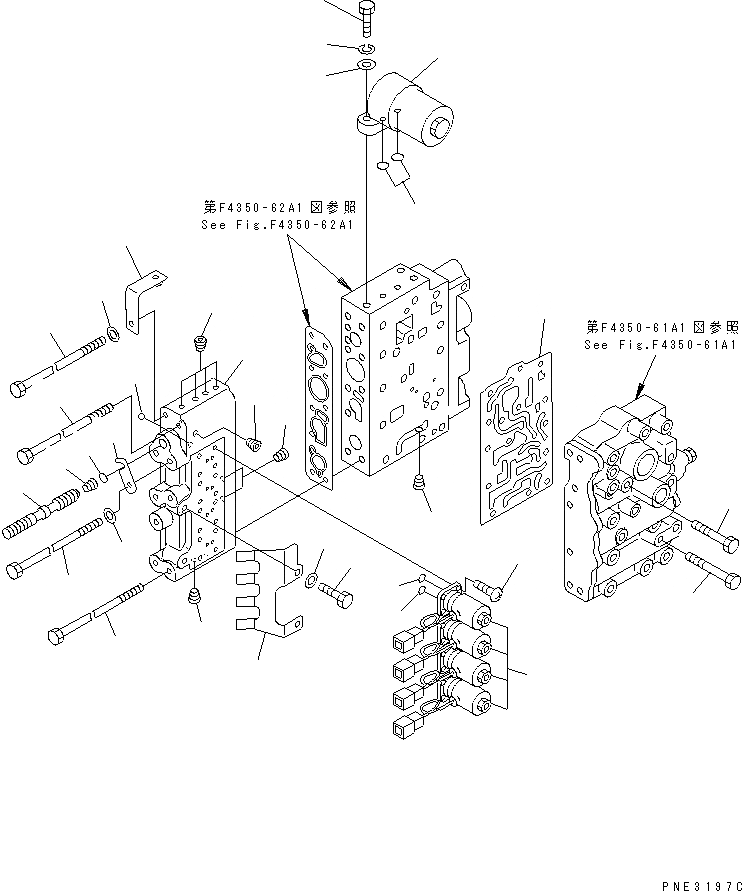

Схема запчастей Komatsu WA250-3 - КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (СОЛЕНОИДНЫЙ КЛАПАН) (ДЛЯ ЭКСТРЕННОГО УПРАВЛЕНИЯ)(№-(777)) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

714-13-10040

TORQFLOW ASS'Y

SN: 65001-@

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A1 TO F4350-72A1.

-1шт.

|1

714-13-15000

CONTROL VALVE ASS'Y

SN: 65001-(77720)

1шт.

|$$5

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-61A1 TO F4350-63A1.

-1шт.

|1

714-11-16101

VALVE ASS'Y,LOWER

SN: (76923)-(77720)

1шт.

|1

0

VALVE ASS'Y,LOWER

SN: 65001-(76922)

1шт.

|$$8

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4350-62A1 AND F4350-63A1.

-1шт.

|1

714-11-16701

SOLENOID VALVE A.

SN: (76923)-(77720)

1шт.

|1

0

SOLENOID VALVE A.

SN: 65001-(76922)

1шт.

|1

714-11-16720

BODY ASS'Y

SN: 65001-(77720)

1шт.

1

0

BODY,SOLENOID

SN: 65001-(77720)

1шт.

2

04260-00635

BALL

SN: 65001-(77720)

5шт.

3

419-15-16751

VALVE,MANUAL

SN: 65001-(77720)

1шт.

4

415-15-15470

PLUG

SN: 65001-(77720)

1шт.

5

07000-02010

O-RING (K2)

SN: 65001-(77720)

1шт.

6

17A-15-17271

SOLENOID VALVE,SOLENOID

SN: (76923)-(77720)

4шт.

|6

0

VALVE ASS'Y,SOLENOID

SN: 65001-(76922)

4шт.

7

714-10-16960

O-RING

SN: 65001-(76922)

1шт.

8

714-10-16970

O-RING

SN: 65001-(76922)

1шт.

9

01220-40412

SCREW

SN: 65001-(77720)

16шт.

10

07043-70108

PLUG

SN: 65001-(77720)

6шт.

11

419-15-15640

PLUG

SN: 65001-(77720)

2шт.

12

714-11-16810

PLATE

SN: 65001-(77720)

1шт.

13

01010-80816

BOLT

SN: 65001-(77720)

2шт.

14

01643-30823

WASHER

SN: 65001-(77720)

2шт.

15

01011-81005

BOLT

SN: 65001-(77720)

2шт.

16

01011-81010

BOLT

SN: 65001-(77720)

1шт.

17

01011-81025

BOLT

SN: 65001-(77720)

6шт.

18

01011-81030

BOLT

SN: 65001-(77720)

1шт.

19

419-15-16670

PLATE,LOCK

SN: 65001-(77720)

1шт.

20

01643-31032

WASHER

SN: 65001-(77720)

2шт.

21

419-06-12840

PLATE

SN: 65001-@

1шт.

22

07043-70108

PLUG

SN: 65001-@

1шт.

23

419-15-16811

GASKET,UPPER (K2)

SN: 65001-@

1шт.

24

01010-80860

BOLT

SN: 65001-@

1шт.

25

01010-80875

BOLT

SN: 65001-@

1шт.

26

419-15-16660

FILTER ASS'Y

SN: 65001-@

1шт.

|26

419-15-16930

ELEMENT

SN: 65001-@

1шт.

|26

419-15-16940

HEAD

SN: 65001-@

1шт.

|26

419-15-16950

O-RING (K2)

SN: 65001-@

1шт.

|26

419-15-16960

CASE,FILTER

SN: 65001-@

1шт.

27

07000-02014

O-RING

SN: 65001-@

2шт.

28

01010-81035

BOLT

SN: 65001-@

2шт.

29

01602-01030

WASHER,SPRING

SN: 65001-@

2шт.

30

01642-21016

WASHER

SN: 65001-@

2шт.

Выбрано товаров: 46
