Запчасти Komatsu WA200-3 ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(/) ТРАНСМИССИЯ

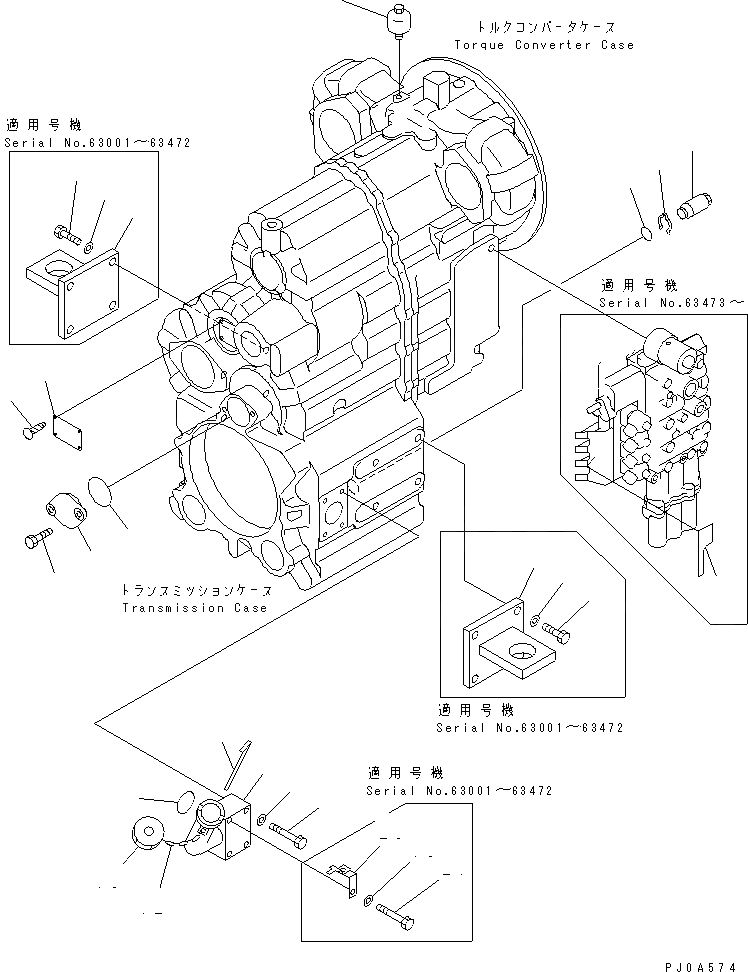

Схема запчастей Komatsu WA200-3 - ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(/) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
20
21
22

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

714-13-10001

TORQFLOW ASS'Y

SN: 63473-UP

1шт.

|1

714-13-10000

TORQFLOW ASS'Y

SN: 63001-63472

1шт.

|$$4

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-70A0.

-1шт.

1

07030-00252

BREATHER

SN: 63001-UP

1шт.

2

09608-05080

PLATE¤ NAME,(LIMITED SUPPLY)

SN: 63001-UP

1шт.

3

04418-13060

SCREW

SN: 63001-UP

4шт.

4

714-13-11350

COVER

SN: 63001-UP

1шт.

5

07000-02065

O-RING (K1)

SN: 63001-UP

1шт.

6

01010-81225

BOLT

SN: 63001-UP

2шт.

7

419-15-18241

PLUG

SN: 63001-UP

1шт.

8

419-15-18251

RING,SNAP

SN: 63001-UP

1шт.

9

07002-02434

O-RING (K1)

SN: 63001-UP

1шт.

10

714-13-18810

TUBE,FILLER

SN: 63001-UP

1шт.

11

714-13-18530

GAUGE,LEVEL

SN: 63001-UP

1шт.

12

6136-21-7190

CHAIN

SN: 63001-UP

1шт.

13

6136-21-7120

CAP ASS'Y

SN: 63001-UP

1шт.

|13

6136-21-7180

GASKET

SN: 63001-UP

1шт.

14

07000-02065

O-RING (K1)

SN: 63001-UP

1шт.

15

01010-81075

BOLT

SN: 63473-UP

4шт.

|15

01010-81075

BOLT

SN: 63001-63472

3шт.

16

01643-31032

WASHER

SN: 63001-UP

4шт.

17

418-14-21110

BRACKET

SN: 63001-63472

2шт.

18

01010-61650

BOLT

SN: 63001-63472

8шт.

19

01643-31645

WASHER

SN: 63001-63472

8шт.

20

714-13-18450

PLATE

SN: 63001-63472

1шт.

21

01010-81080

BOLT

SN: 63001-63472

1шт.

22

714-11-16880

PLATE

SN: 63473-UP

1шт.

Выбрано товаров: 28
