Запчасти Komatsu WA150-5-SS ПЕРЕДАЧА (/) (СОЕДИНЕНИЕ) ТРАНСМИССИЯ

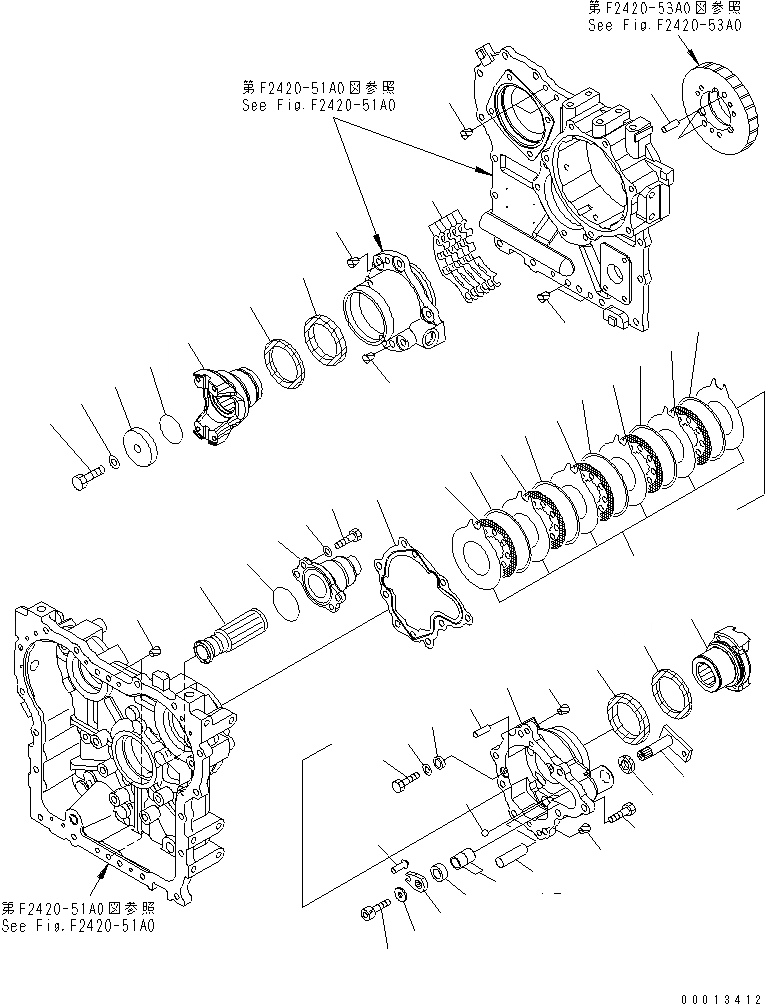

Схема запчастей Komatsu WA150-5-SS - ПЕРЕДАЧА (/) (СОЕДИНЕНИЕ) ТРАНСМИССИЯ
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
13
13
13
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
36
36
36
36

Артикул

Название

Примечание

Количество

|1

416-17-32010

TRANSFER ASS'Y

SN: 65001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2420-51A0 TO F2420-54A0.

-1шт.

|1

416-17-32000

TRANSFER ASS'Y

SN: 65001-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2420-51A2 TO F2420-54A0.

-1шт.

1

417-17-33310

COUPLING COMPLETE

SN: 65001-UP

1шт.

|1

0

COUPLING

SN: 65001-UP

1шт.

|1

0

COVER

SN: 65001-UP

1шт.

2

416-17-33320

COUPLING COMPLETE

SN: 65001-UP

1шт.

|2

0

COUPLING

SN: 65001-UP

1шт.

|2

0

COUPLING

SN: 65001-UP

1шт.

|2

0

COVER

SN: 65001-UP

1шт.

|2

0

COVER

SN: 65001-UP

1шт.

3

07012-50075

SEAL

SN: 65001-UP

2шт.

4

419-15-13660

SEAL,DUST

SN: 65001-UP

2шт.

5

423-22-11240

HOLDER

SN: 65001-UP

1шт.

6

01010-61680

BOLT

SN: 65001-UP

1шт.

7

01643-31645

WASHER

SN: 65001-UP

1шт.

8

07000-72055

O-RING

SN: 65001-UP

1шт.

9

416-17-33420

SHIM,0.05MM

SN: 65001-UP

6шт.

|9

416-17-33430

SHIM,0.2MM

SN: 65001-UP

6шт.

|9

416-17-33440

SHIM,0.5MM

SN: 65001-UP

4шт.

10

416-17-38111

HOUSING

SN: 65001-UP

1шт.

11

714-09-16130

PLATE

SN: 65001-UP

6шт.

12

418-17-38170

PIN

SN: 65001-UP

1шт.

13

416-17-39710

DISC

SN: 65001-UP

5шт.

14

714-09-16150

SPRING

SN: 65001-UP

5шт.

15

01010-80812

BOLT

SN: 65001-UP

2шт.

16

01643-30823

WASHER

SN: 65001-UP

2шт.

17

418-17-38160

SPACER

SN: 65001-UP

2шт.

18

416-17-38520

PISTON ASS'Y

SN: 65001-UP

1шт.

19

04260-01587

BALL

SN: 65001-UP

5шт.

20

416-17-38130

GASKET

SN: 65001-UP

1шт.

21

04020-01228

PIN

SN: 65001-UP

2шт.

22

01010-81235

BOLT

SN: 65001-UP

8шт.

23

415-17-26172

LEVER

SN: 65001-UP

1шт.

24

714-09-16190

SEAL

SN: 65001-UP

1шт.

25

06120-02016

BEARING

SN: 65001-UP

2шт.

26

714-09-16181

LEVER

SN: 65001-UP

1шт.

27

714-09-16282

WASHER

SN: 65001-UP

1шт.

28

01252-30816

BOLT

SN: 65001-UP

1шт.

29

714-09-16271

SPACER

SN: 65001-UP

1шт.

30

124-15-51740

MAGNET ASS'Y

SN: 65001-UP

1шт.

31

416-17-31172

COVER

SN: 65001-UP

1шт.

32

07000-72070

O-RING

SN: 65001-UP

1шт.

33

01010-81235

BOLT

SN: 65001-UP

2шт.

34

01643-31232

WASHER

SN: 65001-UP

2шт.

35

04020-01228

PIN

SN: 65001-UP

2шт.

36

07049-01215

PLUG

SN: 65001-UP

10шт.

Выбрано товаров: 48
