WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
БАМПЕР БЛОК
/

БАМПЕР БЛОК, ПОРУЧНИ(№-7)

Запчасти Komatsu WA1200-6 БАМПЕР БЛОК, ПОРУЧНИ(№-7) БАМПЕР БЛОК

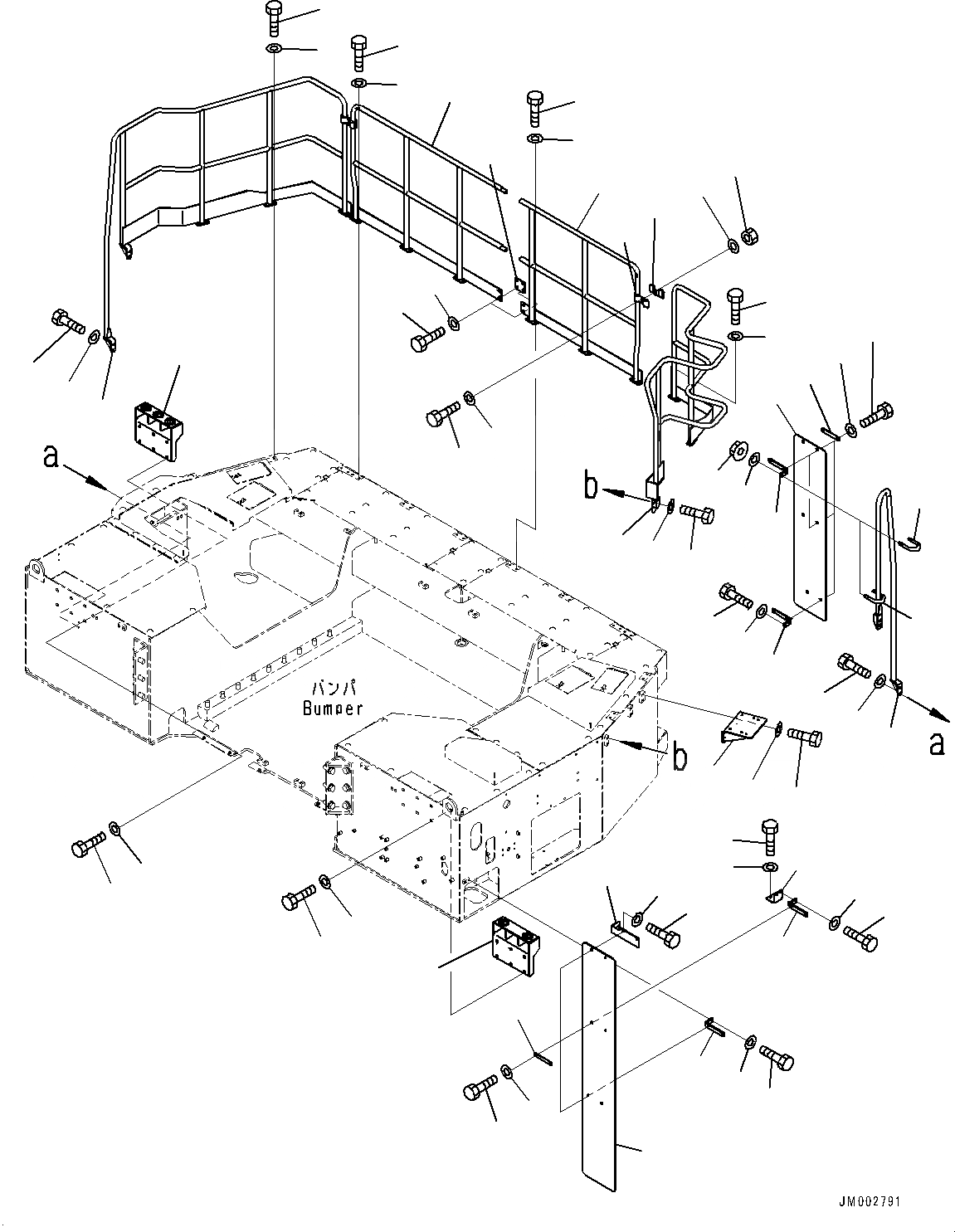

Схема запчастей Komatsu WA1200-6 - БАМПЕР БЛОК, ПОРУЧНИ(№-7) БАМПЕР БЛОК
46
47
48
6
1
2
3
4
7
8
9
10
13
16
17
18
19
23
22
5
9
8
12
19
20
21
11
15
14
40
39
26
38
37
26
24
35
42
41
36
36
49
50
51
5
6
30
25
26
26
41
42
39
40
28
27
29
32
31
34
33
35
43
44
45

№

Артикул

Название

Примечание

Количество

1

42C-46-15651

Handrail, R.H.

SN: 60004-@

1шт.

2

01010-D1230

Bolt

SN: 60004-@

4шт.

3

01643-71232

Washer

SN: 60004-@

4шт.

4

42C-Z89-7291

Handrail,L.H.

SN: 60004-60007

1шт.

5

01010-D1230

Bolt

SN: 60004-@

8шт.

6

01643-71232

Washer

SN: 60004-@

8шт.

7

42C-Z89-6431

Handrail,R.H.

SN: 60004-60007

1шт.

8

01010-D1230

Bolt

SN: 60004-@

10шт.

9

01643-71232

Washer

SN: 60004-@

10шт.

10

42C-Z89-5310

Handrail, L.H.

SN: 60004-@

1шт.

11

01010-D1230

Bolt

SN: 60004-@

6шт.

12

01643-71232

Washer

SN: 60004-@

6шт.

13

42C-Z89-5320

Handrail, R.H.

SN: 60004-@

1шт.

14

01010-D1230

Bolt

SN: 60004-@

6шт.

15

01643-71232

Washer

SN: 60004-@

6шт.

16

42C-Z89-5330

Plate

SN: 60004-@

1шт.

17

01010-D1230

Bolt

SN: 60004-@

4шт.

18

01643-71232

Washer

SN: 60004-@

4шт.

19

207-62-54770

Clamp

SN: 60004-@

4шт.

20

01010-D1030

Bolt

SN: 60004-@

4шт.

21

01643-71032

Washer

SN: 60004-@

4шт.

22

01643-31032

Washer

SN: 60004-@

4шт.

23

01580-11008

Nut

SN: 60004-@

4шт.

24

42C-46-15472

Rubber

SN: 60004-@

1шт.

25

42C-46-15810

Rubber

SN: 60004-@

1шт.

26

42C-46-15480

Bracket

SN: 60004-@

5шт.

27

42C-Z89-7710

Plate

SN: 60004-@

1шт.

28

01010-D1025

Bolt

SN: 60004-@

2шт.

29

01643-71032

Washer

SN: 60004-@

2шт.

30

42C-Z89-7720

Plate

SN: 60004-@

1шт.

31

01010-D1030

Bolt

SN: 60004-@

2шт.

32

01643-71032

Washer

SN: 60004-@

2шт.

33

01010-D1020

Bolt

SN: 60004-@

1шт.

34

01643-71032

Washer

SN: 60004-@

1шт.

35

42C-46-15490

Plate

SN: 60004-@

6шт.

36

07283-33442

Clip, Pipe

SN: 60004-@

2шт.

37

01597-01009

Nut

SN: 60004-@

4шт.

38

01643-31032

Washer

SN: 60004-@

4шт.

39

01010-D1020

Bolt

SN: 60004-@

4шт.

40

01643-71032

Washer

SN: 60004-@

4шт.

41

01010-D1230

Bolt

SN: 60004-@

12шт.

42

01643-71232

Washer

SN: 60004-@

12шт.

43

42C-46-15380

Bracket

SN: 60004-@

1шт.

44

01010-81645

Bolt

SN: 60004-@

6шт.

45

01643-31645

Washer

SN: 60004-@

6шт.

46

42C-46-15680

Bracket

SN: 60004-@

1шт.

47

01010-81645

Bolt

SN: 60004-@

6шт.

48

01643-31645

Washer

SN: 60004-@

6шт.

49

42C-Z89-7730

Bracket

SN: 60004-@

1шт.

50

01010-D1230

Bolt

SN: 60004-@

4шт.

51

01643-71232

Washer

SN: 60004-@

4шт.

Выбрано товаров: 51
