Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA1200-6 S/N 60004-UP (KAL Spec. (Chassis only))
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
БАМПЕР БЛОК
/

БАМПЕР БЛОК, СТУПЕНИ (№-)

Запчасти Komatsu WA1200-6 БАМПЕР БЛОК, СТУПЕНИ (№-) БАМПЕР БЛОК

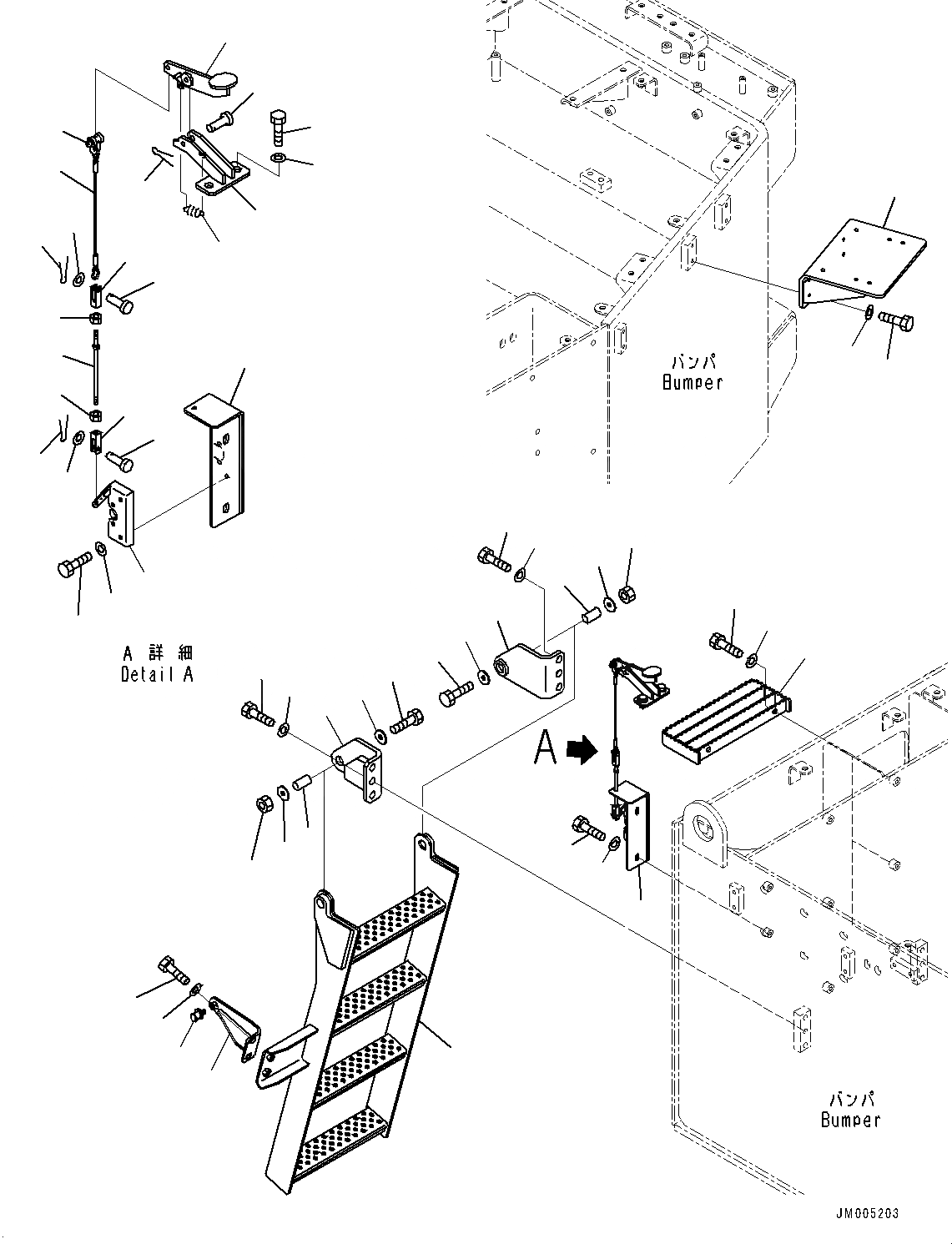

Схема запчастей Komatsu WA1200-6 - БАМПЕР БЛОК, СТУПЕНИ (№-) БАМПЕР БЛОК
21
20
19
1
3
2
15
12
4
14
13
7
14
13
5
6
9
8
15
12
10
18
17
45
47
46
23
16
11
11
22
24
23
33
31
19
34
35
32
25
27
26
28
30
29
38
43
37
42
41
44
40
39
36

№

Артикул

Название

Примечание

Количество

1

427-54-29381

Step

SN: 60030-UP

3шт.

1

427-54-29381

Step

SN: 60015-60029

3шт.

2

01010-D1225

Bolt

SN: 60030-UP

6шт.

2

01010-D1225

Bolt

SN: 60015-60029

6шт.

3

01643-71232

Washer

SN: 60030-UP

6шт.

3

01643-71232

Washer

SN: 60015-60029

6шт.

4

42C-964-2060

Pivot,L.H.

SN: 60030-UP

1шт.

5

01643-31645

Washer

SN: 60030-UP

3шт.

6

01010-81640

Bolt

SN: 60030-UP

3шт.

7

42C-964-2070

Pivot,R.H.

SN: 60030-UP

1шт.

8

01643-31645

Washer

SN: 60030-UP

3шт.

9

01010-81640

Bolt

SN: 60030-UP

3шт.

10

42C-964-2050

Ladder,Swing

SN: 60030-UP

1шт.

11

581-22-12760

Spacer

SN: 60030-UP

2шт.

12

419-43-17920

Washer

SN: 60030-UP

2шт.

13

01010-81265

Bolt

SN: 60030-UP

2шт.

14

419-43-17920

Washer

SN: 60030-UP

2шт.

15

01580-11210

Nut

SN: 60030-UP

2шт.

16

42C-964-2090

Bracket

SN: 60030-UP

1шт.

17

01010-81230

Bolt

SN: 60030-UP

2шт.

18

01643-31232

Washer

SN: 60030-UP

2шт.

19

42C-964-2010

Bracket

SN: 60030-UP

1шт.

19

01010-D1225

Bolt

SN: 60015-60029

1шт.

20

01010-81020

Bolt

SN: 60030-UP

2шт.

21

01643-31032

Washer

SN: 60030-UP

2шт.

22

42C-54-17410

Lock

SN: 60030-UP

1шт.

22

42C-46-15580

Step

SN: 60015-60029

1шт.

|$27

42C-46-15590

Step

SN: 60015-60029

1шт.

23

01010-80635

Bolt

SN: 60030-UP

4шт.

23

42C-46-15531

Rubber

SN: 60015-60029

8шт.

24

01643-30623

Washer

SN: 60030-UP

4шт.

24

42C-46-15571

Rubber

SN: 60015-60029

4шт.

25

42C-54-17490

Rod

SN: 60030-UP

1шт.

26

04211-20634

Yoke

SN: 60030-UP

1шт.

27

01580-10605

Nut

SN: 60030-UP

1шт.

28

04205-10620

Pin

SN: 60030-UP

1шт.

29

01640-20610

Washer

SN: 60030-UP

1шт.

30

04050-11612

Pin, Cotter

SN: 60030-UP

1шт.

31

04221-20634

Yoke

SN: 60030-UP

1шт.

32

01508-30603

Nut, Left-handed

SN: 60030-UP

1шт.

33

04205-10620

Pin

SN: 60030-UP

1шт.

34

01640-20610

Washer

SN: 60030-UP

1шт.

35

04050-11612

Pin, Cotter

SN: 60030-UP

1шт.

36

42C-54-17441

Bracket

SN: 60030-UP

1шт.

37

04205-10835

Pin

SN: 60030-UP

1шт.

38

04050-12015

Pin, Cotter

SN: 60030-UP

1шт.

39

42C-54-17450

Pedal

SN: 60030-UP

1шт.

40

42C-54-18510

Spring

SN: 60030-UP

1шт.

41

01010-81225

Bolt

SN: 60030-UP

2шт.

42

01643-31232

Washer

SN: 60030-UP

2шт.

43

42C-54-18520

Shackle

SN: 60030-UP

1шт.

44

42C-964-2020

Cable

SN: 60030-UP

1шт.

45

42C-Z89-7730

Bracket

SN: 60015-UP

1шт.

46

01010-D1230

Bolt

SN: 60015-UP

4шт.

47

01643-71232

Washer

SN: 60015-UP

4шт.

Выбрано товаров: 55
