Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA1200-6 S/N 60001-UP (Chassis only)
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
ПЕРЕДН. КРЫЛО, БЕЗ HANDRAIL
/

ПЕРЕДН. КРЫЛО (№-)

Запчасти Komatsu WA1200-6 ПЕРЕДН. КРЫЛО (№-) ПЕРЕДН. КРЫЛО, БЕЗ HANDRAIL

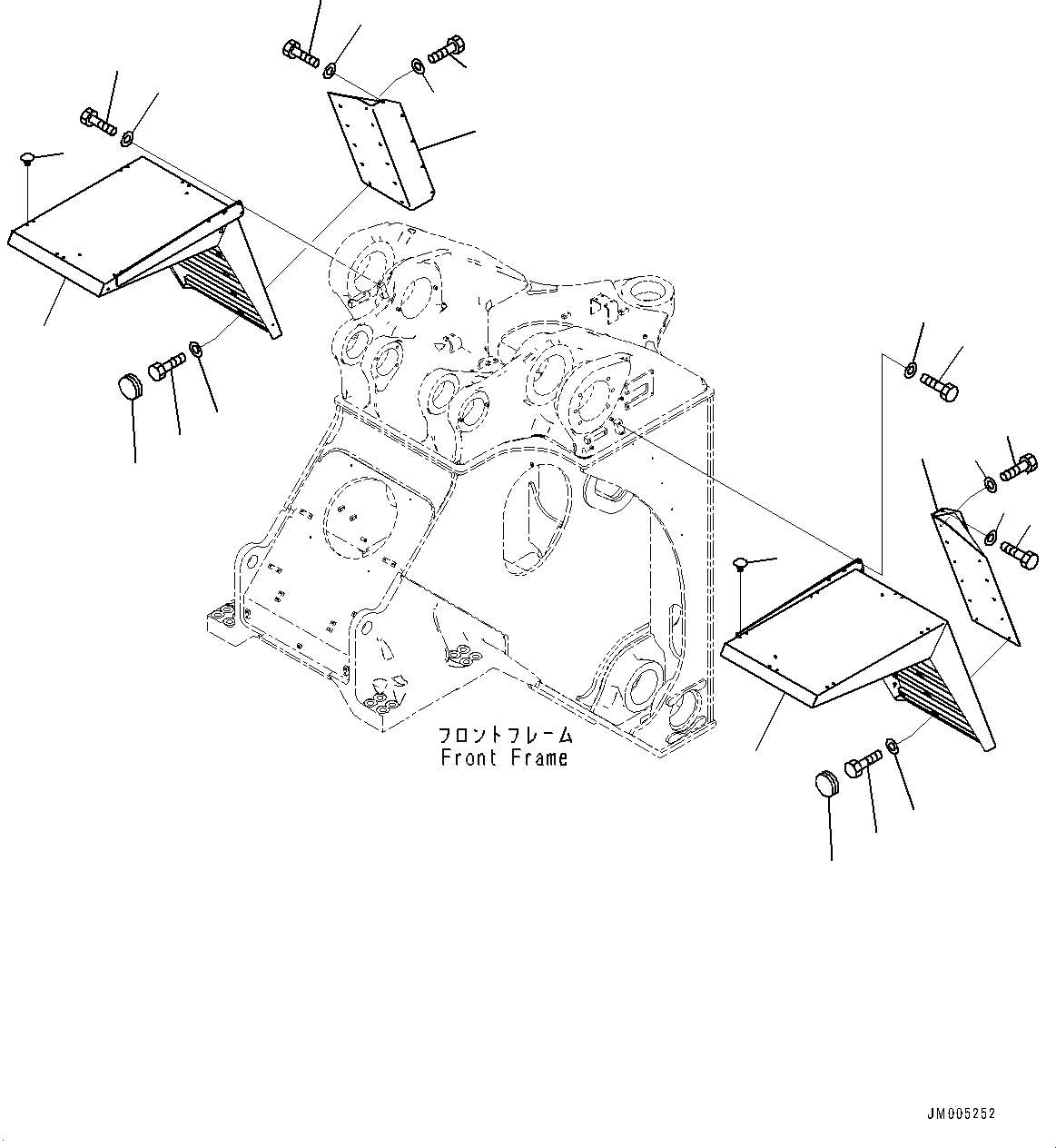

Схема запчастей Komatsu WA1200-6 - ПЕРЕДН. КРЫЛО (№-) ПЕРЕДН. КРЫЛО, БЕЗ HANDRAIL
2
2
1
1
4
14
3
4
17
7
6
12
10
5
3
13
9
16
11
18
9
8
15
16

№

Артикул

Название

Примечание

Количество

1

01010-81635

Bolt

SN: 60015-UP

8шт.

2

01643-31645

Washer

SN: 60015-UP

8шт.

3

01010-81235

Bolt

SN: 60015-UP

10шт.

4

01643-31232

Washer

SN: 60015-UP

10шт.

5

42C-Z89-2250

Fender, L.H.

SN: 60015-UP

1шт.

6

42C-54-15910

Bracket, L.H.

SN: 60015-UP

1шт.

7

01010-81235

Bolt

SN: 60015-UP

10шт.

8

01010-81230

Bolt

SN: 60015-UP

1шт.

9

124-54-26540

Washer

SN: 60015-UP

11шт.

10

09415-03614

Cap

SN: 60015-UP

11шт.

11

416-54-21710

Plug

SN: 60015-UP

14шт.

12

42C-Z89-2260

Fender, R.H.

SN: 60015-UP

1шт.

13

42C-54-15920

Bracket, R.H.

SN: 60015-UP

1шт.

14

01010-81235

Bolt

SN: 60015-UP

10шт.

15

01010-81230

Bolt

SN: 60015-UP

1шт.

16

124-54-26540

Washer

SN: 60015-UP

11шт.

17

09415-03614

Cap

SN: 60015-UP

11шт.

18

416-54-21710

Plug

SN: 60015-UP

14шт.

Выбрано товаров: 18
