Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA1200-3 S/N 50001-UP
/
ЧАСТИ КОРПУСА
/

БАМПЕР (СТУПЕНИ И HANDRAIL)

Запчасти Komatsu WA1200-3 БАМПЕР (СТУПЕНИ И HANDRAIL) ЧАСТИ КОРПУСА

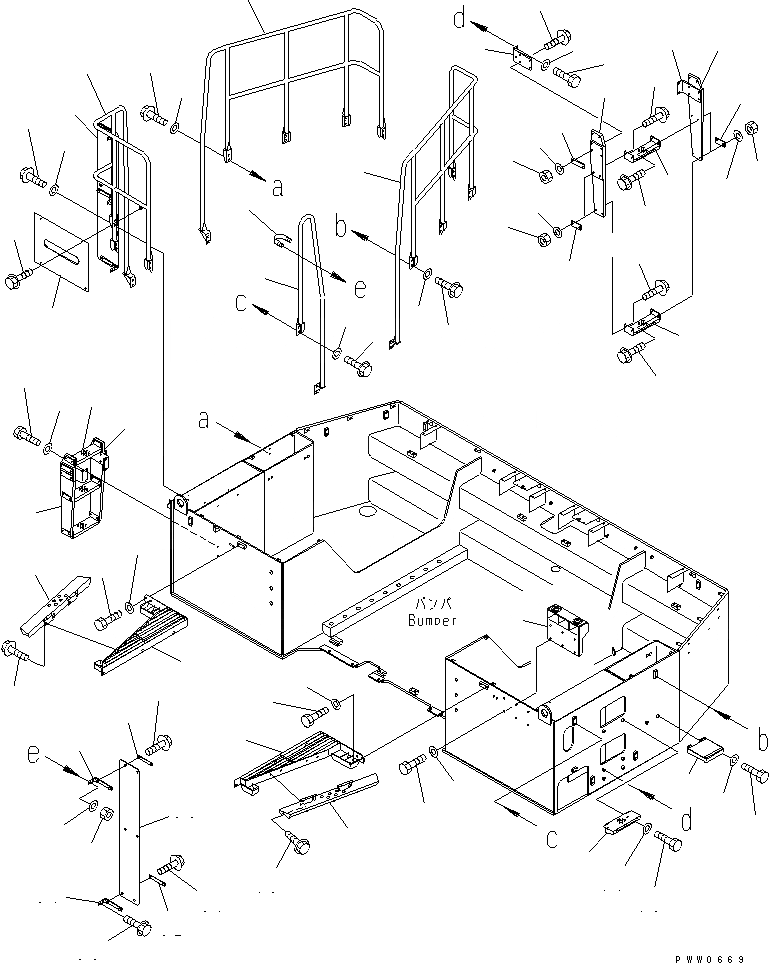

Схема запчастей Komatsu WA1200-3 - БАМПЕР (СТУПЕНИ И HANDRAIL) ЧАСТИ КОРПУСА
1
2
3
3
4
4
5
6
7
7
8
8
9
10
11
12
12
13
13
14
14
15
15
15
16
16
17
17
18
19
20
20
21
21
22
22
23
23
23
24
24
24
25
26
27
28
29
30
30
31
31
32
32
33
34
35
36
37
37
38
39
40
41
42
43
43
44
44
45
45
46
46

№

Артикул

Название

Примечание

Количество

1

42C-46-15333

HANDRAIL,L.H.

SN: 50014-UP

1шт.

|1

0

HANDRAIL,L.H.

SN: 50001-50013

1шт.

2

42C-46-15344

HANDRAIL,R.H.

SN: 50014-UP

1шт.

|2

0

HANDRAIL,R.H.

SN: 50001-50013

1шт.

|2

0

HANDRAIL,R.H.

SN: (50001-50003)

1шт.

3

01435-01230

BOLT

SN: 50001-UP

12шт.

4

01643-31232

WASHER

SN: 50001-UP

12шт.

5

42C-46-15313

HAND RAIL,L.H.

SN: 50014-UP

1шт.

|5

0

HANDRAIL,L.H.

SN: 50001-50013

1шт.

6

42C-46-15323

HAND RAIL,R.H.

SN: 50014-UP

1шт.

|6

0

HANDRAIL,R.H.

SN: 50001-50013

1шт.

7

01435-01230

BOLT

SN: 50001-UP

20шт.

8

01643-31232

WASHER

SN: 50001-UP

20шт.

9

42C-46-15511

STEP

SN: 50001-UP

2шт.

10

01010-81220

BOLT

SN: 50001-UP

4шт.

11

01643-31232

WASHER

SN: 50001-UP

4шт.

12

42C-46-15541

PLATE

SN: 50001-UP

4шт.

13

01010-81225

BOLT

SN: 50001-UP

8шт.

14

01643-31232

WASHER

SN: 50001-UP

8шт.

15

42C-46-15521

STEP

SN: 50001-UP

6шт.

16

42C-46-15580

RUBBER,STEP

SN: 50001-UP

2шт.

17

42C-46-15590

RUBBER,STEP

SN: 50001-UP

2шт.

18

42C-46-15551

PLATE

SN: 50001-UP

8шт.

19

01435-01270

BOLT

SN: 50001-UP

16шт.

20

42C-46-15561

PLATE

SN: 50001-UP

12шт.

21

01435-01265

BOLT

SN: 50001-UP

8шт.

22

01435-01250

BOLT

SN: 50001-UP

16шт.

23

01596-01211

NUT

SN: 50001-UP

40шт.

24

01643-31232

WASHER

SN: 50001-UP

40шт.

25

42C-46-15610

BRACKET

SN: 50001-UP

1шт.

26

01010-81225

BOLT

SN: 50001-UP

2шт.

27

01643-31232

WASHER

SN: 50001-UP

2шт.

28

42C-46-15620

COVER

SN: 50001-UP

1шт.

29

01435-01220

BOLT

SN: 50001-UP

4шт.

30

42C-46-15471

RUBBER

SN: 50001-UP

2шт.

|30

0

RUBBER

SN: (50001-50003)

2шт.

31

42C-46-15480

BRACKET

SN: 50001-UP

6шт.

32

42C-46-15490

PLATE

SN: 50001-UP

6шт.

33

07283-33442

CLIP

SN: 50001-UP

4шт.

34

01597-01009

NUT

SN: 50001-UP

8шт.

35

01643-31032

WASHER

SN: 50001-UP

8шт.

36

01435-01020

BOLT

SN: 50001-UP

4шт.

37

01435-01225

BOLT

SN: 50001-UP

12шт.

38

42C-46-15380

BRACKET

SN: 50001-UP

1шт.

39

01010-81645

BOLT

SN: 50001-UP

6шт.

40

01643-31645

WASHER

SN: 50001-UP

6шт.

41

42C-46-15363

STEP,L.H.

SN: 50001-UP

1шт.

42

42C-46-15373

STEP,R.H.

SN: 50001-UP

1шт.

43

01010-81225

BOLT

SN: 50001-UP

10шт.

44

01643-31232

WASHER

SN: 50001-UP

10шт.

45

42C-46-15451

STEP

SN: 50001-UP

2шт.

46

01435-01225

BOLT

SN: 50001-UP

8шт.

Выбрано товаров: 52
