Запчасти Komatsu WA1200-3 КРЫЛО И ЛЕСТНИЦА (W/RH ACCESS) (HANDRAIL)(№77-) ЧАСТИ КОРПУСА

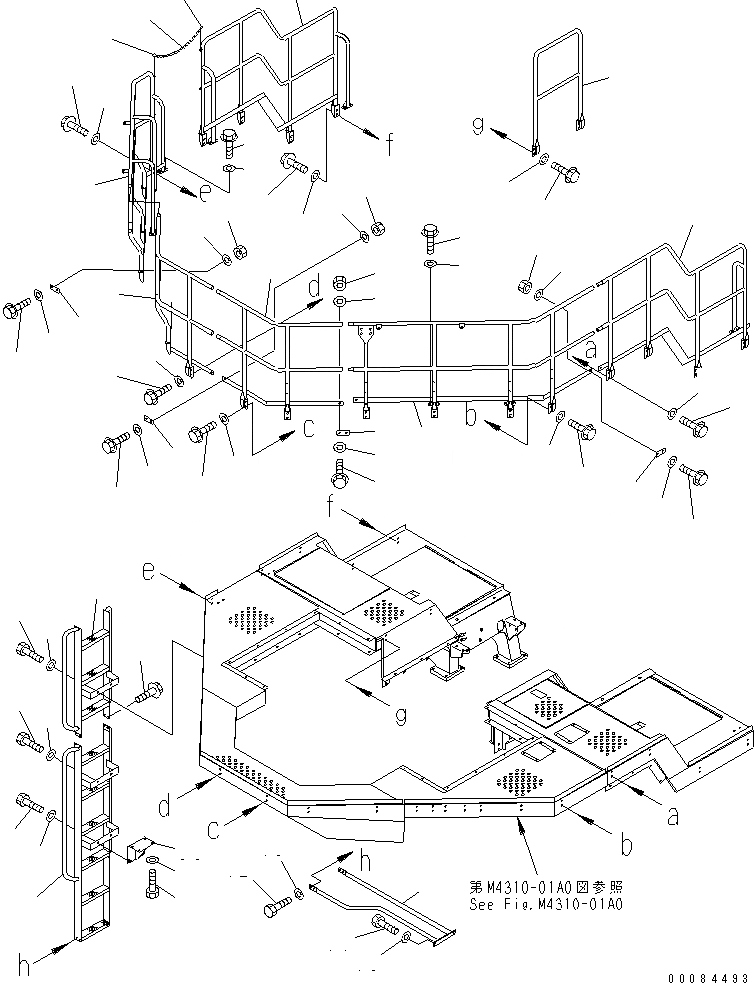

Схема запчастей Komatsu WA1200-3 - КРЫЛО И ЛЕСТНИЦА (W/RH ACCESS) (HANDRAIL)(№77-) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
29
29
29
29
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45

Артикул

Название

Примечание

Количество

1

42C-Z89-2150

HANDRAIL,L.H.

SN: 50077-UP

1шт.

2

01435-01230

BOLT

SN: 50001-UP

8шт.

3

01643-31232

WASHER

SN: 50001-UP

8шт.

4

42C-54-14162

HANDRAIL,R.H.

SN: 50077-UP

1шт.

5

01435-01230

BOLT

SN: 50001-UP

12шт.

6

01643-31232

WASHER

SN: 50001-UP

12шт.

7

42C-Z89-2140

HANDRAIL,L.H.

SN: 50077-UP

1шт.

8

01435-01230

BOLT

SN: 50001-UP

8шт.

9

01435-01235

BOLT

SN: 50001-UP

4шт.

10

01643-31232

WASHER

SN: 50001-UP

12шт.

11

42C-Z89-4540

HANDRAIL,R.H.

SN: 50077-UP

1шт.

12

01435-01230

BOLT

SN: 50001-UP

8шт.

13

01435-01235

BOLT

SN: 50001-UP

6шт.

14

01643-31232

WASHER

SN: 50001-UP

14шт.

15

42C-Z89-2130

HANDRAIL,L.H.

SN: 50077-UP

1шт.

16

01435-01230

BOLT

SN: 50001-UP

4шт.

17

01643-31232

WASHER

SN: 50001-UP

4шт.

18

42C-Z89-2120

HANDRAIL,R.H.

SN: 50077-UP

1шт.

19

01435-01230

BOLT

SN: 50001-UP

4шт.

20

01643-31232

WASHER

SN: 50001-UP

4шт.

21

42C-54-14793

HANDRAIL

SN: 50088-UP

1шт.

21

42C-54-14792

HANDRAIL

SN: 50014-50087

1шт.

22

01435-01230

BOLT

SN: 50001-UP

8шт.

23

01643-31232

WASHER

SN: 50001-UP

8шт.

24

09245-14860

CHAIN

SN: 50001-UP

2шт.

25

428-54-22170

JOINT

SN: 50001-UP

4шт.

26

42C-Z89-2240

PLATE

SN: 50077-UP

4шт.

27

01435-01235

BOLT

SN: 50077-UP

8шт.

28

01580-11210

NUT

SN: 50077-UP

8шт.

29

01643-31232

WASHER

SN: 50077-UP

16шт.

30

42C-54-14910

LADDER,UPPER

SN: 50001-UP

1шт.

31

01010-81635

BOLT

SN: 50001-UP

2шт.

32

01643-31645

WASHER

SN: 50001-UP

2шт.

33

42C-54-14921

LADDER,LOWER

SN: .-UP

1шт.

34

01010-81635

BOLT

SN: 50001-UP

2шт.

35

01010-81640

BOLT

SN: 50001-UP

2шт.

36

01643-31645

WASHER

SN: 50001-UP

4шт.

37

01435-01230

BOLT

SN: 50001-UP

4шт.

38

42C-54-14930

BRACKET

SN: 50001-UP

1шт.

39

01010-81635

BOLT

SN: 50001-UP

4шт.

40

01643-31645

WASHER

SN: 50001-UP

4шт.

41

42C-54-14170

STAY

SN: .-UP

1шт.

42

01010-81235

BOLT

SN: .-UP

4шт.

43

01643-31232

WASHER

SN: .-UP

4шт.

44

01010-81230

BOLT

SN: .-UP

2шт.

45

01643-31232

WASHER

SN: .-UP

2шт.

Выбрано товаров: 46
