Запчасти Komatsu WA1200-3 КЛАПАН ТРАНСМИССИИ СИДЕНЬЕ ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

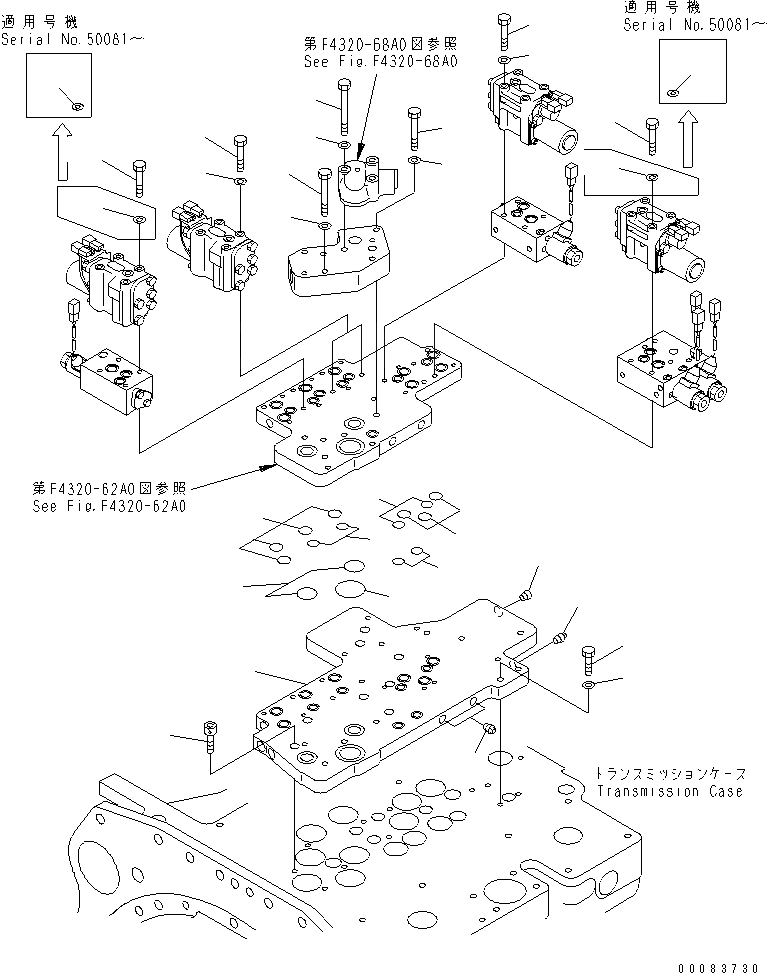

Схема запчастей Komatsu WA1200-3 - КЛАПАН ТРАНСМИССИИ СИДЕНЬЕ ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
2
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
18
18
18
19
19

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$14

42C-13-10014

TORQUE FLOW A.

SN: 50089-UP

1шт.

|$15

0

TORQUE FLOW A.

SN: 50081-50088

1шт.

|$16

0

TORQUE FLOW A.

SN: (50081-50087)

1шт.

|$17

0

TORQUE FLOW A.

SN: 50073-50080

1шт.

|$18

0

TORQUE FLOW A.

SN: (50073-50074)

1шт.

|$19

0

TORQUE FLOW A.

SN: 50064-50072

1шт.

|$20

42C-13-10008

TORQUE FLOW A.

SN: 50060-50063

1шт.

|$21

0

TORQUE FLOW A.

SN: (50060-50061)

1шт.

|$22

0

TORQUE FLOW A.

SN: 50036-50059

1шт.

|$23

0

TORQUE FLOW A.

SN: (50036-50051)

1шт.

|$24

0

TORQUE FLOW A.

SN: (1021)-050035

1шт.

|$25

0

TORQUE FLOW A.

SN: (1014)-(1020)

1шт.

|$26

0

TORQUE FLOW A.

SN: 50001-(1013)

1шт.

|$$15

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4310-51A0 TO F4320-72A0.

-1шт.

|$39

42C-15-11012

TRANSMISSION ASS'Y

SN: 50089-UP

1шт.

|$40

0

TRANSMISSION ASS'Y

SN: 50081-50088

1шт.

|$41

0

TRANSMISSION ASS'Y

SN: (50081-50087)

1шт.

|$42

0

TRANSMISSION ASS'Y

SN: 50073-50080

1шт.

|$43

0

TRANSMISSION ASS'Y

SN: (50073-50074)

1шт.

|$44

0

TRANSMISSION ASS'Y

SN: 50064-50072

1шт.

|$45

42C-15-11006

TRANSMISSION ASS'Y

SN: 50036-50063

1шт.

|$46

0

TRANSMISSION ASS'Y

SN: (50036-50061)

1шт.

|$47

0

TRANSMISSION ASS'Y

SN: (50036-50051)

1шт.

|$48

0

TRANSMISSION ASS'Y

SN: (1014)-050035

1шт.

|$49

0

TRANSMISSION ASS'Y

SN: 50001-(1013)

1шт.

|$$27

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-72A0.

-1шт.

1

42C-15-15833

VALVE SEAT

SN: 50081-UP

1шт.

1

42C-15-15832

SEAT

SN: (1009)-050080

1шт.

1

42C-15-15831

VALVE SEAT

SN: 50001-(1008)

1шт.

2

07042-80312

PLUG

SN: 50001-UP

3шт.

3

07043-70415

PLUG

SN: 50001-UP

7шт.

4

07000-72018

O-RING (K5)

SN: 50001-UP

6шт.

5

07000-72021

O-RING (K5)

SN: 50001-UP

7шт.

6

07000-73032

O-RING (K5)

SN: 50001-UP

2шт.

7

07000-73050

O-RING (K5)

SN: 50001-UP

1шт.

8

01010-81045

BOLT

SN: (1009)-UP

7шт.

8

01010-81045

BOLT

SN: 50001-(1008)

5шт.

9

01643-31032

WASHER

SN: (1009)-UP

7шт.

9

01643-31032

WASHER

SN: 50001-(1008)

5шт.

10

01252-71030

BOLT

SN: (1009)-UP

7шт.

10

01252-71030

BOLT

SN: 50001-(1008)

6шт.

11

01011-81065

BOLT

SN: 50001-UP

1шт.

12

01011-81020

BOLT

SN: 50001-UP

1шт.

13

01010-81095

BOLT

SN: 50001-UP

2шт.

14

01643-31032

WASHER

SN: 50001-UP

2шт.

15

19M-15-15280

BOLT

SN: 50001-UP

4шт.

16

42C-15-15520

BOLT

SN: 50081-UP

6шт.

16

581-08-11960

BOLT

SN: 50001-50080

6шт.

17

01643-31032

WASHER

SN: 50001-UP

2шт.

18

01643-30823

WASHER

SN: 50081-UP

4шт.

18

01643-30823

WASHER

SN: 50001-50080

10шт.

19

42C-15-15530

WASHER

SN: 50081-UP

6шт.

Выбрано товаров: 53
