WA100-5 S/N 70001-UP
/
КОМПОНЕНТЫ ДВИГАТЕЛЯ
/

КРЕПЛЕНИЕ ДВИГАТЕЛЯ

Запчасти Komatsu WA100-5 КРЕПЛЕНИЕ ДВИГАТЕЛЯ КОМПОНЕНТЫ ДВИГАТЕЛЯ

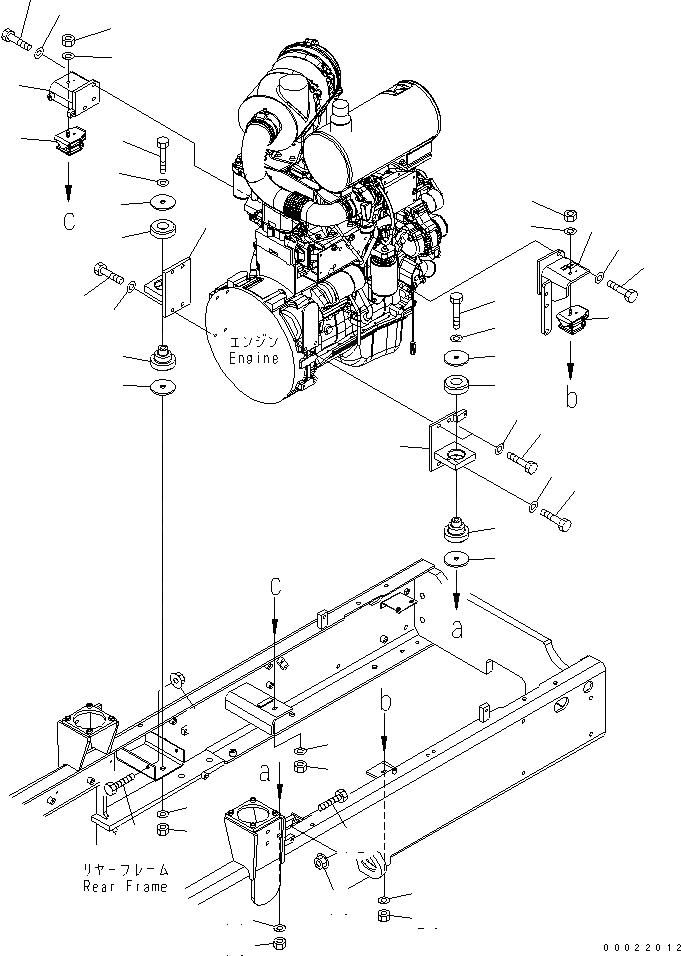

Схема запчастей Komatsu WA100-5 - КРЕПЛЕНИЕ ДВИГАТЕЛЯ КОМПОНЕНТЫ ДВИГАТЕЛЯ
1
2
3
3
4
5
5
5
6
7
8
9
10
11
12
12
13
13
14
14
14
14
15
15
15
15
16
16
17
17
17
17
18
18
19
19
20
20
20
20
21
21
21
21

№

Артикул

Название

Примечание

Количество

1

416-01-31224

BRACKET,R.H.

SN: 70001-UP

1шт.

2

416-01-31243

BRACKET,L.H.

SN: 70001-UP

1шт.

3

01010-81235

BOLT

SN: 70001-UP

6шт.

4

01010-81240

BOLT

SN: 70001-UP

2шт.

5

01643-31232

WASHER

SN: 70001-UP

8шт.

6

416-01-31234

BRACKET,L.H.

SN: 70001-UP

1шт.

7

01010-81235

BOLT

SN: 70001-UP

3шт.

8

01643-31232

WASHER

SN: 70001-UP

3шт.

9

416-01-31252

BRACKET,R.H.

SN: 70001-UP

1шт.

10

01010-81235

BOLT

SN: 70001-UP

3шт.

11

01643-31232

WASHER

SN: 70001-UP

3шт.

12

01016-51040

BOLT

SN: 70001-UP

4шт.

13

01584-01008

NUT

SN: 70001-UP

4шт.

14

416-01-31170

CUSHION

SN: 70001-UP

2шт.

|14

416-01-31180

CUSHION

SN: 70001-UP

1шт.

|14

0

CUSHION

SN: 70001-UP

1шт.

15

22T-01-12140

PLATE

SN: 70001-UP

4шт.

16

01011-61620

BOLT

SN: 70001-UP

2шт.

17

01643-31645

WASHER

SN: 70001-UP

4шт.

18

01580-01613

NUT

SN: 70001-UP

2шт.

19

20S-01-71331

CUSHION

SN: 70001-UP

2шт.

20

01580-11008

NUT

SN: 70001-UP

4шт.

21

203-54-56970

WASHER

SN: 70001-UP

4шт.

Выбрано товаров: 23
